Проверка блоков питания. Указанная проверка производится измерением выходных напряжений блоков питания, которые при отсутствии дефектов должны соответствовать требованиям, изложенным в § 4. Если при проверке блоков питания блоки защит не установлены в кассеты, то к выходам блоков питания следует подключить дополнительные нагрузки: к выходам с напряжением 24 В — 120 Ом, а к выходам с напряжением +15 В со стабилизацией ± 10 % — 60 Ом.
Проверка измерительных органов защит. Исправность измерительных органов защит может быть установлена на основании результатов проверок, указанных в табл. 16 и проводимых при подведении к шкафу диагностических сигналов от внешнего источника. Для этой цели может использоваться, например, испытательная установка У5053.
При проведении проверок необходимо учитывать следующее:
а)       проверка уставок и характеристик срабатывания PC производится при номинальном токе и заданном угле между током и напряжением путем плавного понижения подводимого напряжения при имитации двухфазных КЗ между фазами, на которые включаются PC. Для PC I ступени проверяется Zy при </> = 75°. Для PC II ступени проверяются Zy и сопротивления срабатывания Zcp при </> = 0 и </> = 255°. Для PC III ступени проверяются Zy и наклоны правой и левой боковых сторон к оси активных сопротивлений;
б)      при проверке функционирования PC I ступени при КЗ в месте его установки и "за спиной" имитируется режим трехфазного КЗ с номинальными значениями токов путем сброса подводимого напряжения от номинального значения до нуля;
в)       проверка чувствительности ПОБ производится при подаче толчком тока фазы АВ от 0 до выставленного значения /ср;
Таблица 16. Рекомендуемые проверки исправности измерительных органов при вводе защит в эксплуатацию


Вид измерительного органа

Проверяемый параметр

PC

Уставки характеристик срабатывания. Функционирование PC I ступени при КЗ в месте его установки и "за спиной"

ПОБ

Чувствительность по току срабатывания

БН

Функционирование при обрыве фазы

Органы тока ТЗНП.

Ток срабатывания

Междуфазная отсеч



ка. РТ для УРОВ



OHM

Ток и напряжение срабатывания, угол максимальной чувствительности

ОВН

Напряжение срабатывания

г)       проверка устройства БН производится по однофазной схеме имитацией обрыва фазы АО "звезды";
д)      проверка параметров срабатывания органов тока осуществляется посредством плавного увеличения входного тока при имитации однофазного КЗ фазы А;
е)       при проверке OHM выставляются номинальные значения входных тока и напряжения и методом засечек определяют угол максимальной чувствительности. Выставив угол максимальной чувствительности при номинальном значении напряжения, определяют ток срабатывания /ср реле OHM, а при номинальном значении тока - напряжение срабатывания Ucр. При токе 3/ср и напряжении 3Ucp методом засечек определяют зону работы реле OHM;
ж)      напряжение срабатывания ОВН проверяют на частоте третьей гармоники.
Проверка логических частей защит. Эта проверка производится посредством подачи на входы защит токов и напряжений, имитирующих режимы с требованием и без требования к срабатыванию защит в соответствии с табл. 17. Для проверки ускоряемых ступеней защит накладываются перемычки, которые имитируют замыкание внешних контактов, обеспечивающих действие цепей ускорения.
Кроме того, необходимо проверить функционирование Д30 и ДЗр в режимах трехфазного КЗ в месте установки устройств на защищаемой BЛ и "за спиной", а ТЗНП0 и ТЗНПр - в режимах однофазного КЗ "за спиной" в зоне действия РТ 1 ступени.
Контроль исправности защит осуществляется по состоянию их элементов индикации и выходных реле, а также измерением времен срабатывания ступеней, которые при отсутствии дефектов и выполнении указанных далее требований должны превышать задержки ОВВ не более чем на 0,05 с. При проверке функционирования ступеней, ускоряемых при включении ВД измеряются и времена их возврата после исчезновения сигнала о включении ВЛ
Проверка функционирования ступеней ДЗ производится при имитации двухфазного КЗ подведением толчком тока КЗ при одновременном сбросе напряжения, подводимого к PC, от номинального значения до напряжения, соответствующего Z = 0,6 Zy при угле между током и напряжением, равном 75°, и подведении напряжения к контуру "памяти" PC. Проверка работы PC 1 ступени ДЗ при металлическом КЗ в месте его установки и "за спиной" производится имитацией трехфазного КЗ при подведении толчком тока КЗ и одновременном сбросе напряжения от номинального значения до нуля. Проверка производится при угле между подводимыми током и напряжением, равном 75°, и угле, превышающем его на 180°.
При проверке неускоряемых ступеней ТЗНП, работающих с контролем направленности, моделируются КЗ на защищаемой BЛ и КЗ "за спиной", а при проверке неускоряемых ступеней, направленность которых выв едена, и ускоряемых ступеней ТЗНП — только первый из названных режимов.

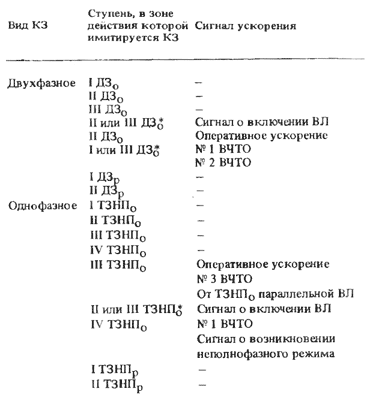

Таблица 17. Режимы ВЛ, имитируемые при проверке логических частей защит

"Проверяется ускоряемая ступень.
Имитация КЗ на защищаемой BЛ обеспечивается скачкообразным увеличением входного тока от 0 до 2 /Jp, где /Jp - ток срабатывания органа тока проверяемой ступени. При этом если проверяется направленная ступень, то входной ток должен в 2,5 раза превышать ток срабатывания реле OHM, входное напряжение должно в 2,5 раза превышать напряжение срабатывания реле OHM, обеспечивающего направленность ступени, а угол между воздействующими величинами должен быть равен углу максимальной чувствительности <pMj4 указанного реле OHM. Аналогичным образом имитируется КЗ "за спиной", однако в этом случае угол между входными током и напряжением отличается от угла ^>м>ч на 180°.
