Глава шестая
ПОДГОТОВКА ЗАЩИТ К ВВОДУ В ЭКСПЛУАТАЦИЮ
22. ВЫСТАВЛЕНИЕ УСТАВОК
Подготовка защит к вводу в эксплуатацию включает в себя выставление уставок защит и задание алгоритмов их логических частей.
Уставки защит выставляются в соответствии с формулами и обозначениями, приведенными на лицевых платах блоков, посредством переключающих устройств, которые располагаются на лицевых платах, а в блоках Л103, К104, С101, С107 — также внутри блоков. Сведения о блоках, содержащих элементы для регулировки уставок, приведены в табл. 10, 11.
Формула для определения уставок органов тока, направления мощности и выдержки времени имеет вид

где Е — определяемая уставка; Е0 - заданная константа; 20 - сумма, определяемая положениями переключателей уставок. При вычислении этой суммы учитываются значения величин, указанные только у трех переключателей, которые находятся в выступающем положении. Значения величин у переключателей обычно образуют конечную геометрическую прогрессию со знаменателем 2. Так, например, формула
Таблица 10. Блоки основного комплекта защит, содержащие элементы для регулировки уставок


Тип и обозначение блока

Вид уставки

Л103 (=А2 + Е1)

Задержка на возврат сигнала ускорения ДЗС при включении ВЛ

К104 (=А2 + Е2)

Время ввода быстродействующих и медленнодействующих ступеней от пускового органа блокировки при качаниях

С101 (=А2 + Е4)

Наклон правой боковой стороны для PC II ступени Д30

С101 (=А2 + Е5)



С101 (=А2 + Еб)



В0112 (=А2 + Е10) Задержки на срабатывание ступеней Д30

В0111 (=А2 + Е11)



Д102 (=А2 + Е7)

Сопротивление срабатывания PC ДЗС

Д103 {—А2 + Е13)



Д104 (=А2 + Е12)



Д104 (=А2+Е12)

Уставка по приращению тока обратной последовательности ПОБ

М101 (=АЗ+Е1)

Токи и напряжения срабатывания реле OHM. Ток смещения разрешающего реле OHM

Л102 (=АЗ + Е2)

Задержки на срабатывание III ступени ТЗНП0 при ускорении оперативном, от ТЗНП параллельной ВЛ, от



ВЧТО и IV ступени ТЗНП0 при ускорении в неполнофазном режиме

ЛЮ1 (=АЗ + ЕЗ)

Задержка на возврат сигнала ускорения при включении ВЛ.



Задержка на срабатывание ускоряемой при включении ВЛ ступени ТЗНПо

В0122 (=АЗ*Е4)

Задержки на срабатывание ступеней ТЗНП0

В0111 (=АЗ+Е5)



ТЮ1 (=АЗ + Е6)

Ток срабатывания МТО

Т104 (=АЗ+Е7)

Ток срабатывания реле тока для УРОВ

ТЮ32 l=A3+E13)

Токи срабатывания органов тока ТЗНП0

ТЮ2 (,=АЗ + Е14)



ТЮ31 {=АЗ+Е15)



Д105 (=АЗ+Е16)



Таблица 11. Блоки резервного комплекта для регулировки уставок


Тнп и обозначение блока

Вид уставки

В0123 (=А4+ Е4)

Задержки на срабатывание ступеней защит и устройства ФК

В0111 {=А4 + £7)



М104 (=А4 + Е8)

Ток и напряжение срабатывания разрешающего реле OHM

Т1031 (=А4 + Е9)

Токи срабатывания органов тока

Д105 (-А4 + ЕЮ)



С107 (=А4 + Е16)

Наклон правой боковой стороны для

С107 (=А4 + EI7)

PC II ступени Д3„

С107 (=А4 + Е18)



aU2(=А4 + Е20)

Сопротивление срабатывания PC

Д113 (=у44 + Е19)



для определения уставок органов тока ступеней ТЗНП имеет вид

где ki — значение коэффициента, выставляемое в блоке преобразователей типа Д105.
Выставление заданных уставок по сопротивлению срабатывания (Zy) PC J, II и III ступеней всех фаз Д30 осуществляется с помощью регулировочных элементов, установленных в блоках датчиков тока типов Д103, Д104, датчиков напряжения типа Д102 для Д30 и блоках датчиков тока типа Д112, датчиков напряжения типа ДНЗ для ДЗр.
Минимальные уставки по сопротивлению срабатывания (Zy) регулируются с помощью группы переключателей SB1 и SB2 "к/", установленных для PC I ступени Д30 в блоке датчиков тока типа Д103 (=А2 + £75), для PC II и III ступеней Д30 в блоке датчиков тока типа ДЮ4 (=А2 + + Е12), для PC I и II ступеней ДЗр в блоке датчиков тока типа Д112 (=А4 + Е20).
Ступенчатая регулировка уставок PC по цепям напряжения достигается посредством перемычек "N %", а плавная — с помощью переменных резисторов "к", установленных для Д30 в блоке типа Д102 (= А2 + + Е7) и в блоке типа Д113 (=А4 + Е19) для ДЗр.
Для выставления заданных уставок PC к шкафу подводят ток и напряжение от постороннего источника (с углом между ними ^ = 75°), соответствующие требуемой уставке, и с помощью переключателей "к/", а затем перемычек "N %" и переменных резисторов "к" находят границу срабатывания PC. Полученное положение указанной группы переключателей и будет соответствовать заданной уставке.
С помощью переключателей SB1 "е", установленных в блоках С101 и С107, регулируется наклон правой боковой стороны характеристик PC II ступени, соответственно Д30 и ДЗр. При разомкнутом положении SB1 е = 0,3, при замкнутом — е = 0,6.
Изменение наклона правой боковой стороны характеристики PC III ступени Д30 с 47 на 35е осуществляется посредством изъятия резисторов R6 и R21 с печатной платы блоков С101 путем откусывания их выводов.
Ступенчатая регулировка уставки по приращению тока обратной последовательности чувствительного и грубого реагирующих органов ПОБ производится при помощи перемычек ХВ1 и ХВ2 "/ср н", установленных в блоке датчиков тока типа Д104 (=А2 + Е12). При к[ = 1 и установке перемычек ХВ1 и ХВ2 соответственно в штепсельные гнезда XS1 и XS4 С'^ср.н" х 1) чувствительность реагирующего органа ПОБ менее 0,04 А (ОД А); в гнезда XS2 и XS5 Q4cp „" * 2) - 0,08 А (0,4 А); в гнезда XS3 и XS6 ("/ср>н" * 4) — 0,16 А (0,8 А). При к/ = 0,5 и к/ = 0,25 значения /ср>н увеличиваются соответственно в 2 и 4 раза.
Задание алгоритмов логических частей защит осуществляется посредством расположенных в блоках логики переключателей, перемычек и гнезд согласно сведениям, приведенным в табл. 12, 13, а также с помощью переключателей, расположенных на плите и двери шкафа.

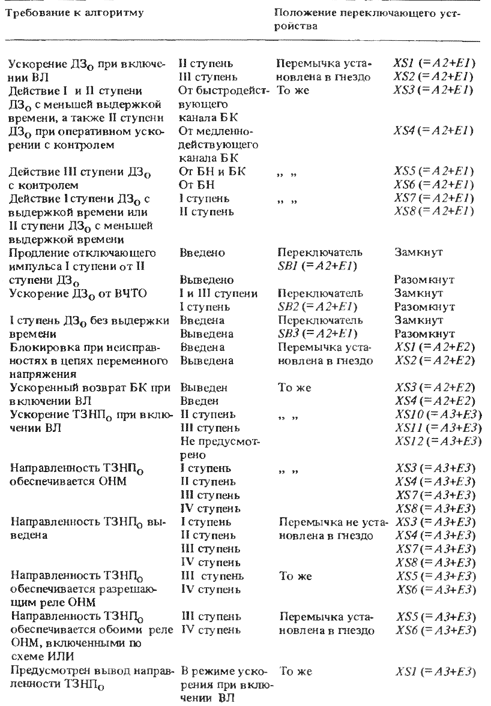

Таблица 12. Переключающие устройства, определяющие алгоритм логических частей основного комплекта защит
Переключающие устройства


Требование к алгоритму



Положение переключающего устройства



При срабатывании ОВН



XS2(= АЗ+ЕЗ)



При срабатывании выходных реле



XS9(= АЗ+ЕЗ)

Не предусмотрен вывод направленности ТЗНПС

В режиме ускорения при включении ВЛ

Перемычка не установлена в гнездо

XS1 (= АЗ+ЕЗ)



При срабатывании ОВН



XS2(= АЗ+ЕЗ)



При срабатывании выходных реле



XS9(-АЗ+ЕЗ)

Таблица 13. Переключающие устройства, определяющие алгоритм логической части резервного комплекта защит


Требование к алгоритму



Положение переключающего устройства

Контроль I ступени ДЗр от II ступени ДЗр при отключении блока питания основного комплекта

Выведен

Переключатель

Разомкнут

Введен

SB1 (=А4+Е5)

Замкнут













Действие II ступени ДЗр

С контролем от БК и БН основного комплекта

Перемычка установлена в гнездо

XS1 (=А4+Е5)



С контролем только от БН основного комплекта



XS2 (=А4+Е5)

Направленность ТЗНПр обеспечивается OHM

I ступень

Перемычка установлена в гнездо

XS1 (=А4+Еб)

II ступень

XS2(=A4+E6)

Направленность ТЗНПр выведена

I ступень

Перемычка не

XS1 (=А4+Е6)

11 ступень

установлена в гнездо

XS2(=A4+E6)

Переключателями SA1 "Междуфазная токовая отсечка", SA2 "Токовая направленная защита", БАЗ "Дистанционная защита" производится вывод из работы указанных защит основного комплекта, а посредством переключателя SA8 "Резервный комплект" - всех защит резервного комплекта. Для ускорения действия защит используют переключатели S/4J "Оперативное ускорение дистанционной защиты" и SA6 "Оперативное ускорение токовой защиты". С помощью переключателей SA4 "Ускорение при включении выключателей" к SA 7 "Ускорение от защиты параллельной линии" обеспечивают правильное функционирование соответствующих ускоряемых ступеней при выводе из работы любого из двух выключателей, примыкающих к защищаемой BЛ, или шиносоединительного выключателя (ШСВ).
