Логическая часть токовой зашиты нулевой последовательности основного комплекта - ШДЭ2801, ШДЭ2802

Оглавление
ШДЭ2801, ШДЭ2802
Назначение, состав и конструктивное выполнение защит
Основные технические данные
Цепи переменного тока и напряжения
Цепи приемных реле
Реле сопротивления
Блокировка при качаниях
Блокировка при неисправностях в цепях переменного напряжения
Принципы выполнения измерительных органов для УРОВ
Органы тока нулевой последовательности для УРОВ
Органы направления мощности нулевой последовательности для УРОВ
Орган выявления неисправностей в цепях напряжения нулевой последовательности для УРОВ
Междуфазная токовая отсечка для УРОВ
Реле тока для УРОВ
Органы выдержки времени
Логическая часть дистанционной зашиты основного комплекта
Логическая часть токовой зашиты нулевой последовательности основного комплекта
Взаимодействие основного комплекта защит с другими устройствами репейной защиты и автоматики
Логическая часть защит резервного комплекта
Функциональный контроль защит
Цепи сигнализации
Выставление уставок
Проверка сопротивления и электрической прочности изоляции
Проверка исправности зашит и блоков питания
Возможности подстройки параметров защит и блоков питания
Тестовый контроль защит
Контроль дистанционной защиты основного комплекта
Контроль токовой защиты основного комплекта
Контроль реле тока для УРОВ
Контроль резервного комплекта защит
Сокращения и литература

Аналогично Д30 в ТЗНПо предусмотрены неускоряемые и ускоряемые ступени, характеризуемые рис. 44-47 и табл. 9. Любая из четырех неускоряемых ступеней ТЗНП0 может работать как направленная защита с использованием OHM, так и при выведенной направленности, когда функционирование OHM не влияет на условия срабатывания ступени. Вывод направленности может осуществляться оперативным путем, что выполняется независимо для каждой из ступеней, и автоматически. Автоматический вывод направленности, производимый одновременно для всех ступеней ТЗНП0, предусмотрен в следующих случаях:
а)       при установке перемычки ХВ9 в гнездо XS9 (= A3 + ЕЗ) в случае срабатывания любой из ступеней ТЗНП0 (рис. 47). Указанное обеспечивает устойчивое пребывание ТЗНП0 в состоянии срабатывания при неполнофазном отключении выключателя, что необходимо для действия У РОВ;
б)      при установке перемычки ХВ1 в гнездо XS1 (= A3 + ЕЗ) в случае срабатывания реле ускорения при включении ВЛ для обеспечения срабатывания ТЗНП0 при неполнофазном включении. Реле ускорения реализовано посредством органа выдержки времени DT1 (= A3 + ЕЗ), который обеспечивает задержку на исчезновение сигнала ускорения. Управление указанным органом выдержки времени осуществляется контактами реле KL3 (= A3 + ЕЗ), цепь срабатывания которого, приведенная на рис. 44, образуется аналогично цепи срабатывания реле KL7 (- А2 + + Е1), обеспечивающего ускорение Д30 (см. § 16) ;
в)       при установке перемычки ХВ2 в гнездо XS2 (= A3 + ЕЗ) в случае срабатывания ОВН для исключения отказа срабатывания ТЗНП0 при неисправности цепей напряжения нулевой последовательности.
Все ступени ТЗНП0 через схему ИЛИ, образованную диодами VD8 - VD11 (= A3 + ЕЗ) и VD9 - VD14 (= A3 + Е2), действуют на общий выходной каскад, реализованный посредством элементов D5.4, D11.1 и реле KL2 (= A3 + ЕЗ). Появление логического сигнала 0 на выходе
Схема выходных реле шкафа типа РП17
Рис. 46. Схема выходных реле шкафа типа РП17

Рис. 47. Основные цепи логической части ТЗНП основного комплекта

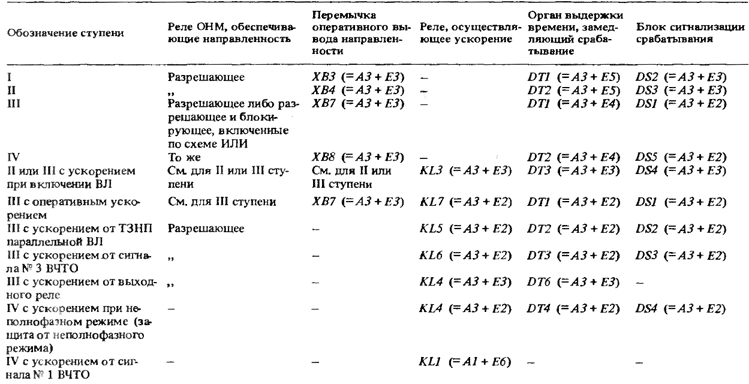

Таблица 9. Сведения о логической части ТЗНП основного комплекта
Сведения о логической части ТЗНП основного комплекта

элемента Dll.l (= A3 + ЕЗ) и срабатывание реле KL2 (=АЗ +ЕЗ) происходят при одновременном выполнении следующих условий:
а)       срабатывании одной из ступеней ТЗНП0, что обеспечивает возникновение логического сигнала 0 на входе элемента D5.4 (=АЗ + ЕЗ) и логического сигнала 1 на его выходе;
б)      срабатывании хотя бы одного органа тока IV ступени, что приводит к появлению логического сигнала 1 на выходе элемента D4.1 (= A3 + Е2). Органы тока IV ступени являются наиболее чувствительными органами тока ТЗНП0, поэтому при отсутствии дефектов их срабатывание должно происходить в случае возникновения требования действия любой из ступеней защиты. С учетом того, что вероятность одновременного отказа срабатывания обоих органов тока IV ступени весьма мала, указанное решение позволяет существенно сократить частоту ложных срабатываний ТЗНПо, практически не повышая частоту ее отказов срабатывания;
в)       срабатывании органа выдержки времени DT2 (= A3 + ЕЗ), когда на его выходе появляется логический сигнал 1. Срабатывание указанного органа выдержки времени происходит через заданное время после подачи на основной комплект защит напряжения питания, что исключает неправильное функционирование ТЗНП0, которое может быть обусловлено переходными процессами, возникающими в измерительных органах при подаче напряжения питания.
При срабатывании выходное реле ТЗНПС KL2 (=АЗ + ЕЗ) через промежуточное реле KL3 (=АЗ + Е9) действует на указательное реле сигнализации срабатывания защит KLH1, которое расположено на передней двери (см. рис. 51), и через промежуточное реле KL1 (= A3 + Е8) - на выходные реле шкафа KL1, KL2 (см. рис. 44 и 46). Последовательно с контактом KL2 (=АЗ + ЕЗ) включен переключатель SA2, посредством которого осуществляется вывод ТЗНП0.
Блоки сигнализации ТЗНП0 выполнены аналогично блокам сигнализации Д30, но в ТЗНПо кнопка "Съем сигнализации" SB1 действует на блоки сигнализации через схему ИЛИ, выполненную на элементах D12.1, D12.2 (= A3 + ЕЗ). Ко второму входу указанной схемы ИЛИ подключен выход органа выдержки времени DT2 (=АЗ + ЕЗ), что исключает срабатывание блоков сигнализации ТЗНП0 при подаче напряжения питания.
Дополнительно к сведениям, приведенным в табл. 9, укажем следующие свойства логической части ТЗНП:
а) выбор реле OHM, обеспечивающих направленность III (IV) ступени ТЗНП0, производится посредством перемычки ХВ5 (ХВ6) (= A3 + + ЕЗ). При вынутой перемычке направленность ступени обеспечивается разрешающим реле, а при установке перемычки в гнездо XS5~(XS6) (= A3 + ЕЗ) разрешающим и блокирующим реле, объединенными схемой ИЛИ. В последнем случае для срабатывания ступени необходимо либо срабатывание разрешающего реле, либо отсутствие срабатывания блокирующего;
б)      для уменьшения числа ложных срабатываний IV ступени действие ступени на отключение происходит при срабатывании обоих дублированных органов тока, входящих в ее состав. Так как требования срабатывания IV ступени, которая всегда выполняет функции резервирования, возникают сравнительно редко, такое включение органов тока не приводит к заметному увеличению значения параметра потока отказов срабатывания ТЗНП0;
в)       в режиме ускорения при включении BЛ выбор ускоряемой ступени осуществляется посредством перемычки ХВ10 (=АЗ + ЕЗ). При установке этой перемычки в гнездо XS10 (=АЗ + ЕЗ) ускоряется II ступень, в гнездо XS11 (=АЗ + ЕЗ) — ускоряется III ступень, в гнездо XS12 (=АЗ + ЕЗ) - цепь ускорения выводится из работы. Сигнал, обеспечивающий ускорение при включении ВЛ, формируется посредством органа выдержки времени- DT1 (=АЗ + ЕЗ), который вносит задержку на возврат;
г)       перевод III ступени ТЗНПС в режим оперативного ускорения осуществляется посредством расположенного на плите переключателя SA6, воздействующего на релеKL7(=A3+ Е2) (см. рис. 44);
д)      ускорение ступени от ТЗНП параллельной ВЛ происходит при срабатывании реле KL5 {=АЗ + Е2), в цепь обмотки которого включены контакты реле KL4 (=А1 + Е5) повторителя блокирующего реле OHM защиты параллельной линии. Для исключения неправильного действия защиты при повреждении на параллельной ВЛ в зоне между выносными трансформаторами тока и одним из выключателей этой линии в цепь обмотки реле KL5 (= A3 + Е2) введены контакты реле KL3 (=А1 + + Е5) повторителя реле положения "Включено" выключателя параллельной В Л и контакты реле KL5 (=А1 +Е5) повторителя реле положения "Включено" шиносоединительного выключателя (см. рис. 44). Кроме того, в указанную цепь включен переключатель SA 7, посредством которого осуществляется вывод из работы данного канала отключения (при замыкании контакта переключателя между точками 1—2) и исключение из цепи обмотки реле KL5 (= A3 + Е2) контакта реле KL5 (= А1 + Е5) (при замыкании контакта переключателя между точками i-J);
е)       сигнал срабатывания III ступени ТЗНП0 при ускорении от выходного реле шкафа формируется элементом D9.1 (= A3 + ЕЗ). Это ускорение предназначено для обеспечения быстрого отключения ВЛ при переходе многофазного КЗ, вызвавшего действие дистанционной зашиты, в КЗ на землю;
ж)      фиксация возникновения неполнофазного режима выключателя осуществляется реле KL4 (=АЗ + Е2), цепь срабатывания которого образуется параллельным соединением следующих последовательных контактов:
контакта реле KL6.2 (=АЗ + Е9) повторителя реле контроля непереключения фаз второго выключателя В2 защищаемой ВЛ и контакта реле
KL1.3 (= A3 + Е9) повторителя реле положения "Отключено" первого выключателя В1 этой BЛ;
контакта реле KL5.2 (= A3 + Е9) повторителя реле контроля непереключения фаз первого выключателя В1 и контакта реле KL2.3 (=АЗ + + Е9) повторителя реле положения "Отключено" второго выключателя В2.
Помимо сигнала на выходное реле ТЗНП0 KL2 (= A3 + ЕЗ) защита от неполнофазного режима подает управляющий сигнал на промежуточное реле KL3 (= A3 + Е2). Замыкание контакта этого реле приводит к срабатыванию реле KL2-KL4 (= A3 + Е8), посредством которых обеспечивается воздействие шкафа на устройства АПВ и ВЧТО (см. рис. 44).
Для срабатывания ускоряемых ступеней кроме срабатывания измерительных органов всегда необходимо и действие реле, осуществляющего ускорение. Поэтому ложное срабатывание только измерительных органов не приводит к ложному срабатыванию ускоряемых ступеней. С учетом изложенного при образовании защиты от неполнофазного режима органы тока IV ступени объединены схемой ИЛИ. Вследствие наличия в составе шкафов устройств функционального контроля  такое включение позволяет существенно уменьшить значение параметра потока отказов срабатывания указанной защиты, практически не увеличивая значение параметра потока ее ложных срабатываний.
Функционирование логической части ТЗНП0 поясним на примере действия I ступени. При возникновении требования срабатывания этой ступени логические сигналы 1 устанавливаются на обоих входах элемента D1.4 (=АЗ + ЕЗ). Появление логического сигнала 1 на одном из входов указанного элемента обусловливается срабатыванием РТ1, а на втором входе - либо срабатыванием разрешающего реле OHM, либо выводом направленности ступени, автоматическим или оперативным. На выходе элемента D1.4 (= A3 + ЕЗ) возникает логический сигнал 0, приводящий к запуску органа выдержки времени DT1 (=АЗ + £5). При срабатывании органа DTI (=АЗ + Е5) на его инвертирующем выходе устанавливается логический сигнал 0, а на выходе элемента D5.4 (=АЗ + ЕЗ) - логический сигнал 1. Последнее при пребывании в состоянии срабатывания органа DT2 (=АЗ + Е5) и одного из органов тока IV ступени обеспечивает появление логического сигнала 0 на выходе элемента D11.1 (=АЗ + ЕЗ) и срабатывание реле KL2 (=АЗ + ЕЗ), действующего на отключение ВЛ. Если контакт кнопки SB1 "Съем сигнализации" разомкнут, а орган выдержки времени DT2 (= A3 + ЕЗ) находится в состоянии срабатывания, на выходе элемента D12.2 (= A3 + ЕЗ) устанавливается логический сигнал 1. В этом случае срабатывание органа выдержки времени DT1 (=АЗ + £5) приводит к действию блока DS2 (=АЗ + ЕЗ), сигнализирующего срабатывание I ступени ТЗНП0.
