Прибор «Поиск-1» основан на измерении составляющих высших гармоник в токе замыкания на землю [5]. Прибор выполнен универсальным, рассчитанным на эксплуатацию в сетях с различными характеристиками. Это определяется возможностью работы прибора на любой из четырех фиксированных частот, хорошей отстройкой от токов нагрузки, возможностью контроля наличия в сети замыкания на землю. Основными узлами прибора (рис. 29) являются: магнитный датчик Л1, представляющий собой индуктивную катушку с разомкнутым ферромагнитным сердечником; фильтр-пробка на конденсаторах С/—СЗ и резисторах, предназначенная для запирания сигнала основной частоты; узел конденсаторов С4—С7 для настройки прибора на разные рабочие частоты; полупроводниковый усилитель на транзисторах VT1—VT4, выходной измерительный прибор РА и источник питания GB.

Принципиальная схема прибора «Поиск 1»
Рис. 29. Принципиальная схема прибора «Поиск  1»

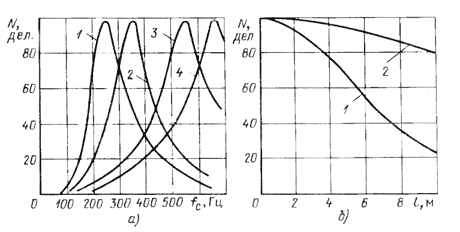

Рис. 30. Характеристики приборов «Поиск-1» и «Волна»:
а зависимости показаний N прибора «Поиск-1» от частоты при настройке на частоты 5. 7. 11 и 13-й гармоник (/- 4 кривые соответственно); б - зависимости показаний N приборов «Поиск-1» (Л и «Волна» (2) от расстояния / между оператором и проекцией оси линии
В качестве фильтра-пробки в схеме используется двойной Т-образный /?С-фильтр с нулевой настройкой на частоте 50 Гц. Это обеспечивает отсутствие влияния на показания прибора первой гармоники в токе нагрузки и в токе нулевой последовательности.
Возможность настройки датчика с помощью конденсаторов С4—С7 в резонанс на частоте одной из высших гармоник обеспечивает дополнительное ослабление сигнала основной частоты при отклонении частоты сети от частоты настройки /?С-фильтра и повышает избирательность прибора (рис. 30, а).
Прибор «Поиск-1» снабжен штыревой емкостной антенной А (см. рис. 29), позволяющей контролировать наличие напряжения на линии в процессе поиска повреждения, а также определять наличие в сети замыкания на землю. Магнитный датчик прибора кроме рабочей обмотки / имеет вспомогательную обмотку 2, используемую при наладке прибора, а также для проверки его исправности в условиях эксплуатации. С помощью переключателя ISA последовательно с рабочей обмоткой включаются конденсаторы С4—С7, которые обеспечивают резонансную настройку датчика на частоты соответственно 5, 7, 11 и 13-й гармоник.
Положение 5 переключателя используется для контроля суммы высших гармоник, а также настройки двойного Т-образного фильтра, а положение 6 позволяет контролировать составляющую промышленной частоты. Двойной Т-образный фильтр имеет под- строечные резисторы, позволяющие настраивать фильтр на промышленную частоту (50 Гц). Усилитель измерительной частоты
собран на транзисторах типа МП-106. Стабилизация режима по постоянному току первых трех каскадов осуществляется е помощью кольцевой глубокой обратной связи. Переключатель служит для изменения пределов измерения, контроля и отключения источника питания.
Антенна прибора подключается непосредственно на вход усилителя. Для подключения антенны переключатель ISA переводится в положение 7. Если в сети нет замыкания на землю, на антенне прибора, помещенного вблизи линии, возникает сравнительно небольшой потенциал, вызванный несимметричным расположением проводов. Однако этого потенциала достаточно, чтобы вызвать заметное отклонение стрелки прибора.
При замыкании на землю одной фазы сети на антенне возникает потенциал, определяемый напряжением нулевой последовательности. Этот потенциал в 20 30 раз превышает потенциал нормального режима и вызывает резкое увеличение показаний прибора.
Основные технические данные приборов « Поиск-1»
Контролируемые частоты, Гц . .          50, 250, 350, 550 и 650
Минимальный ток замыкания, А         .1
Регулировка чувствительности 1:1; 1:5; 1:20; 1:100
Рабочий диапазон температур, °С      От —40 до +40
Источник питания           Два элемента 3336Х
Габариты, мм .226X188X120 Масса, кг                            3,7
