§ 56. СБОРКА ОТВОДОВ ВН ТРАНСФОРМАТОРОВ З-ГО ГАБАРИТА НАПРЯЖЕНИЕМ 35 кВ
Обмотки ВН трансформаторов 3-го габарита напряжением 35 кВ, активная часть которых связана с крышкой бака, обычно соединяют в звезду. Регулирование напряжения ±5°/о осуществляют переключателем с 12 зажимами (контактами) на три рабочих положения. Переключатель устанавливают и закрепляют на крышке бака трансформатора.
Соединение зажимов Л2Лз, В2В3 и С2С3 дает ступень напряжения +5%, зажимов Л3Л4, ВгВ* и С3С4 — номинальную ступень напряжения, зажимов Л4Л5, £4В5 и С4С5 — ступень напряжения —5%.
Заготовка отводов
Заготовку отводов выполняют из изолированного провода Г1Б диаметром от 4,1 до 5,5 мм в зависимости от тока. Заготовку отводов по длине выполняют согласно таблице, приведенной на чертеже. Чтобы бумажная изоляция провода не разматывалась, ее закрепляют после зачистки суровой крученой ниткой так, как это было указано в § 54. С концов заготовки отводов, -идущих к переключателю, снимают бумажную изоляцию на расстоянии 130 мм, а с концов линейных отводов Л, В и С — на расстоянии 150 мм. Изоляцию снимают на приспособлении, показанном на рис. 124.
Для присоединения отводов к контактам переключателя и к вводам к последним припаивают компенсаторы. Заготовки отводов соединяют с компенсаторами на передвижном электропаячном агрегате. Контактную (луженую) поверхность компенсатора и бумажную изоляцию на участке отвода, прилегающем к пайке, обкладывают кусками мокрого асбеста. Это предохраняет изоляцию и контактные поверхности компенсатора от повреждений.
Дополнительную изоляцию отводов осуществляют бумажно-бакелитовыми трубками, толщина стенок которых 2 или 4 мм. Бумажно-бакелитовые трубки нарезают на дисковой пиле согласно размерам, приведенным в таблице на сборочном чертеже отводов.
Для удобства и надежности изолирования стыков концы трубок толщиной более 2 мм затачивают на конус на приспособлении, снабженном хвостовиком, который зажимают в патроне сверлильного или револьверного станка, специально приспособленного для этого.
Сборка отводов
На рис. 131 показана конструктивная схема отводов ВН. В этой схеме отсутствует провод, осуществляющий общее для трех фаз нулевое соединение; он заменен двумя короткими проводами, помещенными между соседними фазами. С выполнения этого соединения начинается сборка схемы отводов ВН.
Концы XY и YZ соединяют обмоточным проводом. Для этого к концам проводов разрезанной петли фазы В подводят очищенный от остатков лака и изоляции конец провода последнего витка обмотки фазы А и фазы С так, чтобы место пайки не приходилось против вертикальных прессующих шпилек магнитопровода, а смещалось от их оси минимум на 40 мм. Лишнюю длину концов отрезают, скрепляют концы между собой и производят электропайку переносными щипцами. Места соединений после их зачистки изолируют крепированной бумагой или лакотканью.
схема отводов трансформатора 3-го габарита

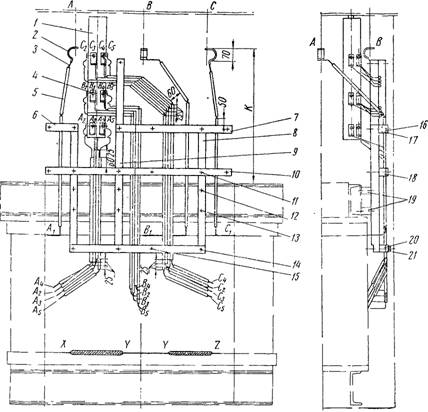

Рис. 131. Конструктивная схема отводов трансформатора 3-го габарита:
1— переключатель, 2 — компенсатор линейных отводов, 3 — провод ПБ, 4 — компенсатор регулировочных ответвлений, 5 — бумажно-бакелитовая трубка, 6—10 и 16—21 — буковые планки, 11 — стальная шайба, 12 — стальная гайка, 13 — стальной болт, 14 и 15 — буковые шпильки
Для крепления отводов устанавливают и приболчивают к верхней ярмовой балке раму, являющуюся системой связанных между собой вертикальных и горизонтальных буковых планок 6—10 и 16—21. Планки крепят к ярмовым балкам и между собой стальными болтами 13 и гайками 12.
В деревянной раме устанавливают и закрепляют по размерам, указанным на чертеже, бумажно-бакелитовые трубки 5 расположенные вертикально. Базой для отсчета служит верхняя буковая планка или верхняя ярмовая балка (размер /С).

Ручные (кабельные) ножницы

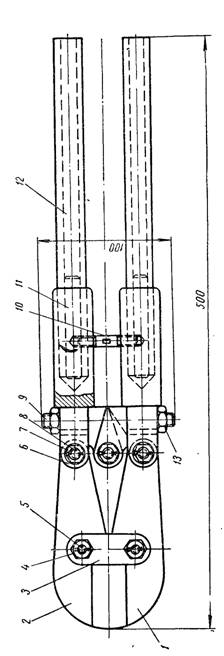

Рис. 132. Ручные (кабельные) ножницы:
1 — нижний нож, 2 — верхний нож, 3 — стальная планка, 4, 7 и 13 — стальные гайки, 5 и 8 — стальные оси, 6 — вилка, 9 — башмак, 10 — специальная шпилька (упор), 11 — штифт, 12 — труба

В тех случаях, когда длины одной бумажно-бакелитовой трубки не хватает, устанавливают по длине отвода две трубки. Стык трубок располагают на расстоянии не менее 25 мм от буковой планки. Стыки бумажно-бакелитовых трубок других регулировочных ответвлений должны быть расположены относительно друг друга на расстоянии не менее 50 мм.
На заготовку отводов надевают горизонтально расположенные бумажно-бакелитовые трубки. Затем придают отводам форму, показанную на чертеже, и устанавливают их в бумажно-бакелитовые трубки 5, закрепленные в деревянной раме. Трубки закрепляют накладными планками 6, 7, 10 и 21.
Отводы устанавливают так, чтобы все размеры для подсоединения к вводам трансформатора и контактам переключателя были строго выдержаны. Поэтому на чертежах сборки отводов обязательно указывают расстояния от контактной части отвода до ближайшей неподвижной детали конструкции— до полки верхней ярмовой балки (размер К). Планки 20 и 21 крепят к деревянной раме буковыми шпильками 14 и 15.
Далее концы обмоток и отводов подготовляют к соединению, а именно: их зачищают, выгибают, снимают изоляцию и отрезают лишнюю длину ручными (кабельными) ножницами (рис. 132).
После этого отводы припаивают к соответствующим концам обмоток на передвижном электропаячном агрегате с помощью переносных электропаячных щипцов. Место соединения зажимают между электродами щипцов, включают педальным выключателем паячный трансформатор и разогревают проводники до температуры плавления припоя. Поддерживая эту температуру, добиваются заполнения припоем промежутков между проводниками в месте пайки. Затем отключают нагрев, снимают щипцы и, tie ожидая полного снижения температуры, зачищают острые углы и запиливают края проводников в месте пайки.
Во время пайки обмотку и изоляцию активной части закрывают листами электрокартона для предохранения от возможного попадания расплавленного припоя.
Изолировать отводы напряжением 35 кВ следует весьма тщательно.
