12. ПРИМЕНЕНИЕ ЭЛЕКТРОТЕХНИЧЕСКИХ ЛЕНТ ЗА РУБЕЖОМ
Широкое применение пластмассовых материалов в качестве изоляции при энергетическом строительстве за рубежом, проводов и кабелей с полимерной изоляцией привело к необходимости разработки новой технологии монтажа кабельной арматуры, а также новых способов изоляции и герметизации в других областях электромонтажного производства.
Фирмы «Бишоп электрик» (США), «ЗМ Скотч» (США), «А. О. Нокиа» (Финляндия), «Нитто Дэнки Когио» (Япония) и др. совместно с кабельными заводами разработали самослипающиеся материалы в виде электротехнических лент, предназначенных для выполнения электромонтажных работ: монтажа соединительных и концевых муфт, изолирования проводов, высоковольтных выводов электрооборудования.
Самослипающиеся ленты универсальны, позволяют практически в любых условиях быстро, экономично и надежно выполнить монтаж кабельной арматуры на кабелях любого вида изоляции и напряжений, изолирование проводов и другие виды электромонтажных работ.
В табл. 8—11 приведены основные физико-механические, электрические и технологические показатели зарубежных электротехнических лент, на рис. 29—34 показано различное применение этих лент.


Бандажирование нескольких кабелей в пучок с помощью ленты Скотч

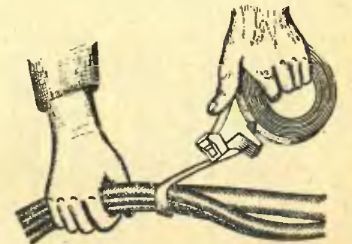

Рис. 32. Бандажирование нескольких кабелей в пучок с помощью ленты Скотч № 45
Восстановление экрана с помощью ленты Скотч № 24
Рис. 34. Восстановление экрана с помощью ленты Скотч № 24
Обмотка соединительных гильз и жил лентой Скотч № 13

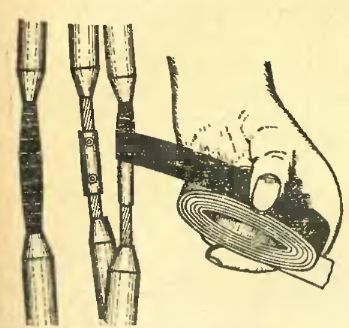

Рис. 33. Обмотка соединительных гильз и жил лентой Скотч № 13
Рис. 29. Изолированные жилы кабелей лентами Скотч № 35 различных цветов
Применение лент Скотчфил на выводах аппарата

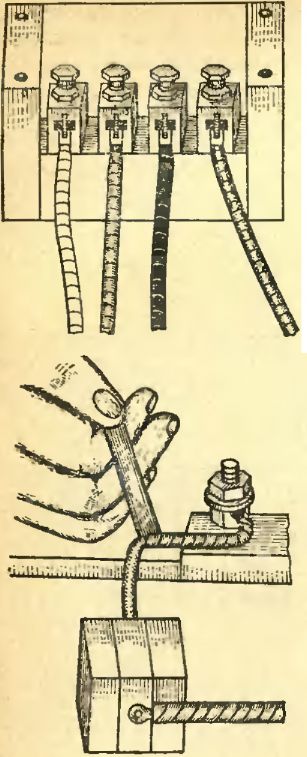

Рис. 30. Применение лент Скотчфил на выводах аппарата

Изолирование токоведущих нагреваемых проводов с помощью ленты Скотч № 27

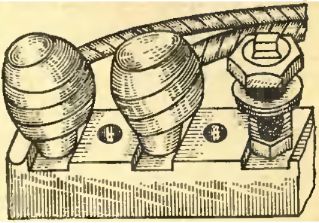

Рис. 31. Изолирование токоведущих нагреваемых проводов с помощью ленты Скотч № 27

Таблица 8. Физико-механические, электрические и технологические показатели ленты фирмы «Бишоп электрик»


Ленты

Материал

Назначение, область применения и монтажные характеристики

Цвет

Толщина, мм

Ширина, мм

Длина в ролике, м

Проч-ность при разрыве,

Бишоп № 125

На основе бутил- каучука

Ремонт поврежденных оболочек, изолирование, уплотнение соединительных гильз, наконечников, заполнение свободного пространства в изделиях, выравнивание острых кромок. Наматывать с 10 %-ным перекрытием и натяжением 50 % исходной длины

Черный

3,18

38

1,5



Бишоп В-262

На основе вулканизованного этилен- пропиленового кау

Восстановление изоляции в соединительных муфтах напряжением до 138 кВ.



0,5

19; 25; 38; 50

9,:

25



чука

Наматывать с 50 %-ным перекрытием и натяжением, вызывающим 100 %-ное удлинение











Бишоп В-968

То же

Восстановление изоляции концевых и соединительных муфт напряжением до 60 кВ, восстановление оболочек кабелей, герметизирующие подмотки. Наматывать с 50%-ным перекрытием, вызывающим 100 %-ное удлинение



0,75

19; 25; 38; 50

9,1

27

Бишоп Три- Сил 20

На основе крем- нийорганического каучука

Восстановление наружного изоляционного покрова концевых муфт и заделок наружной и внутренней установки, в качестве стопорной подмоткн для кабелей с бумажной пропитанной изоляцией. Наматывать с 50 %-ным перекрытием, с натяжением, вызывающим 100 %-ное удлинение. Ширина правильно натянутых лент 75 % исходной.

Серый с голубой полосой

0,5 в центре; 0,18 по краям

25

9,1

12

Бишоп № 10

На основе полноле- финов

Изолирование и уплотнение контактов проводов низкого напряжения, герметизация от проникновения влаги для монтажа при температуре окружающей среды от —20 до 120°С. Нарезать отрезки из пластин и обматывать или уплотнять контакты

Черный

3,18

95X 95; 95x165





Бишоп № 77

На основе стеклоткани с клеем из термически стойкой резины

Соединение в пучки одножильных проводов и кабелей, изолирование мест присоединения проводов к нагревательным элементам. Наматывать без иатяжения, с 50 %-ным перекрытием

Белый

0,18

13; 19

20

20

Продолжение табл. 8

Ленты

Материал

Назначение, область применения и монтажные характеристики

Цвет

Толщина, мм

Ширина,

Длина в ролике, м

Прочность при разрыве, МПа

Бишоп № 85

Поливинилхлорид

Восстановление изоляции и наружного покрытия соединительных и концевых муфт низкого и среднего напряжения. Наматывать без натяжения, с 50 %-иым перекрытием

Черный

0,22

19; 25; 38; 50

33

30

Бишоп Штресс-Врап

На основе этилен- пропиленового каучука с карбидом кремния

Полупроводящая лента для регулирования электрического поля концевых муфт напряжением до 35 кВ. Регулирующий слой нанесен на 40 % длины ленты. Наматывать с 50 7о-ным перекрытием в два слоя регулирующим слоем внутрь

Черный — основа, серый — регулирующий слой

2,75

50

1,5; 2,5; 4



Бишоп № 15

Плетеная из тонких медных луженых проволок

Восстановление и заземление металлических экранов в соединительных и

Серый

0,4

25

4,6; 30,5







концевых муфтах. Наматывать с 50 %-ным перекрытием без натяжения











Бишоп № 17

На основе вулканизованного этиленпро- пиленового каучука

Полупроводящая лента для выравнивания электрического поля в концевых муфтах в диапазоне напряжений 5—138 кВ. Наматывать поверх соединительных гильз и токопроводя- щих жил с 50 %-ным перекрытием и 100 %-ным удлинением

Черный

0,75

19

46

20

Бишоп № 43-А

Огнестойкая ткань, пропитанная огнестойким составом

Для защиты силовых кабелей и кабелей связи от воздействия дуги и пламени. Применяется в местах скрещивания и сближения кабелей. Наматывать поверх оболочек кабелей с 10 %-ным перекрытием без натяжения. Укрепляется несколькими витками ленты Бишоп № 77



1,4

38; 76

6,1

170

Таблица 9. Физико-мехаиические, электрические

Марка ленты

Материал

Назначение, область применения и монтажные характеристики

Горючесть

5

Скотч № 33

Поливинилхлорид

Ремонт повреждений кабельной оболочки, защита резиновой и полиэтиленовой изоляции от светового старения

Самозатухает

Черный

Скотч № 22

То же

Восстановление изоляции стопорных шин, то- копроводящих частей РУ, ремонт кабеля с резиновой изоляцией, герметизирующая влагостойкость подмотки. Наматывать с 50 %-ным перекрытием без натяжения

Тоже

То же

Скотч № 35



Цветная маркировка жил кабелей, шин, проводов. Восстановление изоляции концевых заделок. Наматывать с 50 %-ным перекрытием без натяжения (рис. 29)



9 вариантов 11

Скотч № 88

»

Восстановление изоляции силовых кабелей и проводов. Монтаж прн температурах —20-Н - +80°С. Наматывать с 50 %-ным перекрытием без натяжения



Черный

Скотч- фнл

На основе каучука

Восстановление изоляции, заполнение пустых пространств. Применяется в виде полос совместно с поливинилхлоридной подмоткой (рис. 30)

Горит



и технологические показатели лент фирмы «ЗМ Скотч»

s s
i a
r,

Ширина, мм

Длина в ролике, мм

Прочность при разрыве, МПа

Относительное удлинение при разрыве, %

Адгезия к пластинам (медь, алюминий, сталь), МПа, не менее

Электрическая прочность, кВ/мм |

Удельное объемное электрическое сопротивление, Ом-см

Длительно допустимая температура, °С

Стойкость к воде, маслам, растворителям

Стойквсть к атмосферным влияниям1

0,18

9; 19

6; 22; 33

14

170

0,28

70

МО12

+95

Отличная

Хорошая

0,25

12;
19;
38

33

20

200

0,28

65

МО12

+95

»

»

0,18

19

6; 20

14,5

150

0,28

60

МО12

+90

»

»

0,22

19

20

15

250

0,21

60

1-1011

+80

»

2

38

1,5

-

300

-

20

1-10«(

-

»

Марка ленты

Материал

Назначение, область применения и монтажные характеристики

Горючесть

Цвет

Скотч № 23

На основе каучука

Восстановление изоляции соединительных муфт высокого напряжения. Наматывать с 50 %-ным перекрытием с натяжением

Горит

Черный

Скотч № 27

На основе стеклоткани с отверж- дающейся в тепле клейковиной

Восстановление изоляции, подвергающейся высоким термическим нагрузкам. Для изоляции проводов внутри нагревательных приборов. Наматывать с 50%-ным перекрытием без натяжения (рис. 31)

Не горит

Белый

Скотч № 45

Из ацетатной пленки с запрессованными вискозными нитями

Для соединения в пучки одножильных кабелей и проводов. Крепление кабелей к опорам или мачтам (рис. 32)

Горит

Тоже

Скотч № 13

На основе крем- нийорганического каучука

Полупроводящая лента. Восстановление экранов, выравнивание электрического поля, предотвращение тлеющих разрядов. Для намотки в местах пайки или опрессовки (рис. 33)

Тоже

Черный

Скотч № 24

Из луженой медной проволоки

Восстановление экранов при монтаже соединительных муфт и заделок. Наматывать с 50%- ным перекрытием без натяжения (рнс. 34)

Не горит

Серый

1 Желтый, оранжевый, красный, фиолетовый, голубой, зеленый, серый, корич 1 В источнике отсутствуют критерии оценки с показателями.
Продолжение табл. 9


2 S
1

Ширина, мм

Длина в ролике, мм

Прочность при разрыве, МПа

Относительное удлинение прн разрыве, %

Адгезия к пластикам (медь, алюминий, сталь), МПа, ие менее

Электрическая прочность, кВ/мм

Удельное объемное электрическое сопротивление, Ом'См

Длительно допустимая температура, °С

Стойкость к воде, маслам, растворителям

Стойкость к атмосферным влияниям3

0,7

19

9

I

250

15

1  1012

-

Отличная

Хорошая

0,17

12

20

50

7

0,5

20

11013

+140

То же

То же

0,24

9; 15; 19; 25

55

-

30

0,35

-

1  1013

+110

-

-

0.76

19

4,5

4,5

400

-

-

60

-

-

-

0,4

25

4,5; 30

-

70













невый и белый цвета.
Таблица 10. Электрические и технологические показатели лент фирмы «А. О. Нокиа»

Марка ленты

Назначение, область применения и монтажные характеристики

Номинальное напряжение, кВ

Ширина, мм

Длина в рулоне, мм

Цвет

ХМВГ-31

Восстановление изоляции кабелей, ремонт кабельных оболочек. Саморасплавляющаяся лента

До 10

19;

9

Черный





25;







50



ХМВГ-60

Восстановление внешней изоляции концевых муфт наружной установки. Наматывать с 50 %- ным перекрытием

До 35

25

4,5

Белый с голубой линией

ХМЕА-10

Восстановление изоляции кабельной арматуры с резиновой изоляцией. Наматывать с 50%-ным перекрытием

До 1

30

7

Черный

ХМФС-11

Заполнение пустот при монтаже соединительных муфт. Восстановление изоляции. Саморасплавляющаяся лента

До 10

38

1,5

То же

ХМВГ-45

Восстановление изоляции при монтаже концевых заделок кабелей с пластмассовой изоляцией. Наматывать с 50 % - ным перекрытием без натяжения

16

13; 19:
25

33

Голубой

ХМКЕ-50

Для защиты концов кабелей от проникновения влаги

10

80

5

Желтый

ХМФВ-40

Бандажирование маслонаполненных силовых кабелей и для уплотнения кабельной арматуры. Наматывать послойно, перекрытие витков ленты по необходимости

До 110

5; 10; 20

22

Коричневый

ХМВК-11

Восстановление поясной изоляции телефонных кабелей

0,22

50

18,5

Белый

ХМНА-20

Выравнивание электрического поля в концевых муфтах. Наматывать с 50 %-ным перекрытием

10; 20

16

5

Черный

Продолжение табл. 10

Марка ленты

Назначение, область применения и монтажные характеристики

Номинальное напряжение, кВ

Ширина, мм

Длина в рулоне, мм

Цвет

ХМНС-11

Восстановление экранов, выравнивание электрического поля. Саморасплавляющаяся лента

10

19

4,5

Черный

ХМКК-20

Выравнивание электрического поля при монтаже соединительных муфт. Наматывать на контактные соединения с 50 %-ным перекрытием без натяжения

10

10

1

То же

хмнв-ю

Восстановление экранов кабельной арматуры с бумажной изоляцией. Наматывать с 10 %-ным перекрытием

35

25

6

Серый

Поставка лент потребителю выполняется двумя способами. В первом случае поставляются ролики одного и того же типа или номера в отдельной коробке. В коробке может быть от 40 до 100 роликов с общей массой коробки от 7 до 25 кг в зависимости от типа ленты. Во втором случае поставка осуществляется в коробке с набором отдельных типов лент с вспомогательными материалами и деталями, предназначенными для монтажа соединительных концевых муфт.
Выполнение соединительной эпоксидной муфты с применением лент

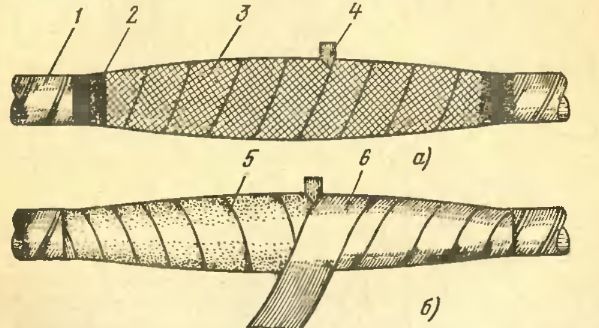

Рис. 35. Выполнение соединительной эпоксидной муфты на бронированном силовом кабеле 10 кВ с бумажной изоляцией с применением лент: а — подготовка муфты с установкой клапана; б — выполнение герметизирующих подмоток; 1 — кабель; 2 — герметизирующая подмотка из самослипающейся ленты; 3 — сетчатая поливинилхлоридная лента; 4 — клапан для заливки эпоксидного компаунда; 5 — липкая полихлорвиниловая лента; 6 — хлопчатобумажная лента

 Таблица 11. Физико-механические, электрические и технологические показатели лент фирмы «Нитто Дэики Когио»


Марка ленты

Материал

Назначение, область применения, монтажные характеристики

Толщина, ми

Ширина, мм

Длина в ролике, мм

Прочность при разрыве. МПа

Адгезия к пластинам (медь, алюминий, сталь), МПа, ие менее

Относительное удлинение при разрыве,
%

Цвет

Нитто № 21

Поливинилхло- рид

Электромонтажные, ремонтные работы, уплотнение, закрепление, защита. Цветная маркировка проводов, кабелей, шин. Наматывать с 50%-ным перекрытием

0,2

19

10; 20

24

0,14

200

14 вариантов

Нитто № 221

То же

Более химически стойкая, самогасящаяся, область применения та же, что у Нитто № 21. Наматывать с 50%-ным перекрытием

0,19

19

10; 20

24

0,16

200

10 вариантов

Нитто
№ 222



Более высокая адгезия, чем у Нитто № 221. Область применения та же, что у Нитто № 21. Наматывать с 50 %-ным перекрытием

0,19

19

10; 20

25

0,3

235

Черный

Нитто № 31

Полиэфир

Электромонтажные и ремонтные работы. Маркировка проводов, жил кабелей, шин. Наматывать с 50 %-ным перекрытием

0,06; 0,09

19

10

27

0,3

80

5 вариантов

Нитто № 315

*

Более высокая адгезия к металлам, чем у Нитто № 31. Область применения та же. Наматывать с 50 %-ным перекрытием

0,06

25

65

28

0,49

180

Желтый

Нитто № 66

Кремнийорга- нический каучук

Восстановление изоляции токоведущих частей электрооборудования при эксплуатации при высоких температурах. Наматывать с 50%-ным перекрытием

0,3

19

15

12



535

Коричневый

Нитто № 68

То же

Более высокая механическая прочность, чем у ленты Нитто № 66. Область применения та же, что у ленты Нитто № 66

0,18

19

15

21

35

То же

Нитто № 93С

Фторуглерод

Выполнение теплоэлектро- изоляционных прокладок в электрооборудовании

0,08

25

10

-

0,16

200

Белый

В некоторых странах, например в   Болгарии, ленты нашли широкое применение в сочетании с эпоксидным компаундом при монтаже кабельной арматуры. На рис. 35 показана соединительная муфта, выполненная с применением лент: самослипающейся полиэтиленовой, поливинилхлоридной сетчатой, липкой поливинилхлоридной и хлопчатобумажной. Жилы кабеля и соединительные гильзы обматываются липкой поливинилхлоридной лентой. Между жилами закладывается катушка из поливинилхлоридной сетчатой ленты. Накладываются самослипающаяся, поливинилхлоридная сетчатая, липкая поливинилхлоридная лента, а затем для увеличения механической прочности хлопчатобумажная лента. После этого муфта подготовлена для заливки эпоксидным компаундом.




« Предотвращение аварий и отказов в работе оборудования   Проектирование механической части ВЛ »
электрические сети
