Обозначение выводов однофазных асинхронных машин малой мощности
Г. СУШКА ИЗОЛЯЦИИ ЭЛЕКТРИЧЕСКИХ МАШИН
21. Контроль и оценка увлажненности изоляции электрических машин
. Для вновь вводимых в эксплуатацию на электростанциях и подстанциях электрических машин переменного тока вопрос о допустимости включения их без сушки производится в соответствии с «Нормами испытания электрооборудования» СПО ОРГРЭС, Москва, 1977.
В табл. 1-33 указаны необходимые измерения для оценки-увлажненности изоляции и условия, допускающие включение машин переменного тока под напряжение.
Электрические машины постоянного тока напряжением до 1000 В с изоляцией классов А и В включаются без сушки при следующих условиях:
а)   машины с изоляцией классов А напряжением 500-1000 В должны иметь сопротивление изоляции R6<y. (при температуре не ниже 10° С) не менее величин, указанных в табл. 1-34.
б)   машины напряжением 500—1000 В с изоляцией класса В должны иметь абсолютные значения сопротивления изоляции R^ (при температуре не ниже +10° С) не менее величин, приведенных в  1-34;'   иметь kagc не менее 1,2 (при t  10-30° С).   Ниже приводятся указания по методике производства измерений.

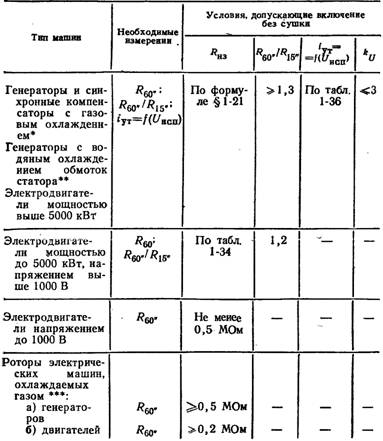

  Таблица 1-33
Оценка увлажненности обмоток машин переменного тока и условия включения их без сушки

Турбогенераторы типа ТГВ допускается включать без сушки при коэффициенте нелинейности k ц более 3 при условии выполнения остальных
требований.
Если конструкция генераторов не позволяет измерять токи утечки или не допускает измерять их отдельно для каждой фазы (или ветви) при остальных фазах, соединенных с корпусом, то машины включают без сушки при выполнении остальных требований таблицы.
Допускается ввод синхронной машины мощностью не выше 300 кВт с газовым охлаждением без сушки явнополюсного ротора, имеющего сопротивление изоляции R>2 кОм при температуре +75“ С или 20 кОм при температуре +20° С.
Таблица 1-34


Температура обмотки, “С

Сопротивление изоляции, МОм, при номинальном напряжении машины, В

220

460

650

750

900

10

2,7

5,7

8,0

9,3

10,8

20

1,85

3,7

5,45

6,3

7,5

30

1,3

2,6

3,8

4,4

5,2

40

0,85

1,75

2,5

2,9

3,5

50

0,6

1,2

1,75

2,0

2,35

60

0,4

0,8

1,15

1,35

1,6

70

0,3

0,5

0,8

0,9

1,0

75

0,22

0,45

0,65

0,75

0,9

электрооборудования, СПО ОРГРЭС. Показания мегаомметра отсчитываются через 15 и 60 с после приложения напряжения к обмотке. Показание мегаомметра через 60 с дает абсолютное значение сопротивления. Отношение показании мегомметра  дает значение коэффициента абсорбции Лавс.
Измерение Rm обмоток машин, имеющих выведенные начала и концы фаз или ветвей, производится для каждой фазы (ветви) при остальных фазах (ветвях), соединенных с корпусом. При трех выводах Rиз измеряется для всей трехфазной обмотки в целом по отношению к корпусу.
У генераторов, имеющих водяное охлаждение обмотки статора, измерение Rm» производится одновременно для всех трех фаз относительно корпуса при отсутствии воды в системе охлаждения, при отсоединенных или изолированных трубопроводах (при наличии специального мегаомметра не требуется слив воды).
Наименьшее значение R60"> МОм, для обмоток генераторов, синхронных компенсаторов и электродвигателей мощностью 5000 кВт и более при температуре 75° С определяется по формуле
Наименьшие допустимые значения сопротивления изоляции обмоток машин напряжением до 1000 В

где Uвеы — номинальное линейное напряжение, В; SHOm — номинальная мощность, кВ-А.
Если Rwа, рассчитанное по формуле, будет ниже 0,5 МОм, то наименьшее допустимое значение принимается равным 0,5 МОм.
Наименьшие значения сопротивления изоляции обмоток электродвигателей мощностью до 5000 кВт включительно приведены в табл.' 1-35.

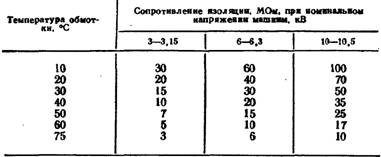

i    Таблица 1-35
Наименьшие значения сопротивления  обмоток   мощностью до 8000 кВт

Для температур ниже +75° С (во не ниже +10“ С) наименьшее значение сопротивления изоляции определяется умножением значений, полученных по выше указанной формуле, на коэффициент kT, значение которого в зависимости от температуры составляет:
°С   75 70 60 50 40 30 20 10
          1,0 1,2 1,7 2,4 3,4 4.7 6,7 9,4

Таблица 1-38
Испытательные напряжения частотой 50 Гц генераторов (компенсаторов) и электродвигателей

* В том случае, если требование не противоречит техническим условиям.

того, после стыковки разъемного статора. Значения испытательных напряжений приводятся в табл. 1-38.
Машины, не удовлетворяющие условиям включения в работу без сушки, подвергаются сушке.
