1-16. Приемка и хранение электродвигателей
Полученные с завода-изготовнтеля электродвигатели размещают на постоянных местах хранения с учетом последовательности передачи их в монтаж. При этом производят проверку комплектности поставки я отсутствие повреждений во время транспортирования. Во избежание повреждения коллекторов, обмоток и других частей частичную распаковку производят с соблюдением мер осторожности. При вскрытии ящиков в, присутствии представителя заказчика по спецификации или дубликату накладной производят проверку содержимого. Если при этом обнаруживают поломку или недостачу деталей, составляют акт для заказа новых деталей. Испорченное или недостающее антикоррозийное покрытие снимают и деталь вновь покрывают антикоррозионной смазкой, как было указано в § 1-1.
Порядок и условия хранения электродвигателей на складах должны соответствовать требованиям инструкций заводов-изготовителей, обеспечивать сохранность машин и передачу их в монтаж без каких-либо дефектов, дополнительного ремонта, длительной сушки и т. д.
Двигатели следует хранить в чистом, сухом, вентилируемом помещении, в которое не должны проникать едкие газы, угольная пыль.
Температура внутри складского помещения должна быть не ниже +5° С.
В соответствии с требованиями СНнП Ш-33-76 в помещениях, предназначенных для установки крупных и средних электрических машин, строительные работы должны быть закончены полностью до начала монтажа. Монтажные площадки должны обеспечивать возможность выполнения разборки и сборки машин с выемкой ротора, люки, проемы в помещениях — пропуск наиболее крупных частей.

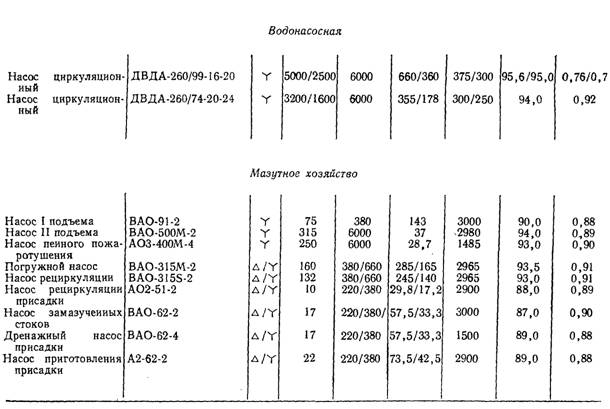

Таблица 1-23
Электродвигатели собственных нужд блока турбогенератора мощностью 800 МВт на газомаг-утном топливе I


Наименование агрегата

Тип двигателя

Соединение обмоток статора

Мощ
ность
кВт

Напряжение. В

Ток статора, А

Частота вращения, об/мин

К. п. д.,
%

COS ф



Машинный зал

Насос конденсаторный I ступени (вертикальный)

АВ-400-1000

Y

400

6000

47,1

1000

94,0

0,87

Насос конденсатный

2АЗМ-800/6000

Y

800

6000

89,5

2970

95,7

0,90

II ступени Насос сливной системы

A03-400M-4

Y

250

6000

28,7

1485

93

0,90

Насос эжекторной установки

ДАЗО-12-55-6М

Y

320

6000

38,5

1000

91,8

0,86

Насос подачи охлаждающей воды на маслоохладители и турбины питательных насосов

ДАЗО-12-55-8М

Y

250

6000

32,0

750

92,5

0,81



















Насос замкнутого контура газоохладнтелей

ДАЗО-12-55-8М

Y

250

6000

32,0

750

92,5

0,81

Насос охлаждения обмотки статора генератора (замкнутый контур)

4А-280М-4

a/Y

132

380/660

238/137

1485

93,0

0,91


Наименование агрегата

Тип двигателя

Соединение обмоток статора

Мощ
ность,
кВт

Напряжение, В

Ток статора, А

Частота
вращения,
об/мии

К. п. д.,
%

COS ф







Котел











Дымосос

А02-21-91-16

Y

3200

6000

380

375

95,0

0,85

Дымосос рециркуляции газов

ДА302-17-79-6

Y

1250

6000

140

995

93,0

0,91

Двигатель привода подогревателя

ДП-62



14,5

=440

37

635

90,82

Насос бака слива из котла

А2-81-4

Д/Y

40

220/380

130/75

1460

91,0

0,89

Насос охлаждающей воды пробоотборников

AQ2-8.1-4

Д/Y

40

220/380

125/72,7

1460

91,5

0,91

Насос конденсатной калориферной установки

А02-81-4

Д/Y

40
1

220/380

125/72,7

1460

91,5

0,91

Воздушный компрессор уплотнения котлов

2АЗМ-1000/600

Y

1000

6000

113

2970

95,7

0,89

Насос кислотной промывки

2A3M-3200/6000

Y

3200

6000

350

2985

97,0

0,91

Насос обмывки подогревателя

A03-315S-4

Д/Y

160

380/660

280/167

1500

93,5

0,92

Насос откачки обмывочных вод

А02-91-4

Д/Y

75

220/380

232/134

1470

92,5

0,92



В помещениях должны быть предусмотрены мостовые краны или кран-балки, грузоподъемность которых рассчитана на полную массу машины или наиболее тяжелой ее части.
Требования к фундаментам — в соответствии с изложенным в § 1-4.
