Монтаж соединительных и концевых кабельных муфт и заделок

монтаж концевой кабельной заделки

Кабельная муфта — устройство, предназначенное для соединения, ответвления кабелей и присоединения их к электроаппаратам или воздушным линиям электропередачи.
Под кабельной концевой заделкой понимают устройство, предназначенное для присоединения кабеля к электроаппаратам внутренней установки, имеющим специальный защитный корпус.
Кабельная концевая муфта — это устройство, предназначенное для присоединения кабелей к электроаппаратам наружной или внутренней установки или воздушным линиям электропередачи.
Соединительная кабельная муфта — устройство, предназначенное для соединения кабелей.
Для соединения или оконцевания кабелей прежде всего необходимо произвести разделку заводской изоляции на конце кабеля. Она заключается в последовательном удалении: наружного джутового покрова, брони, бумажной или волокнистой подушки под броней, общей поясной изоляции и изоляции каждой жилы. Такая разделка кабеля называется ступенчатой. Размеры разделки зависят от напряжения, марки, сечения жил кабеля и приводятся в справочниках.
При монтаже муфт и заделок у кабелей с бумажной изоляцией предварительно проверяют наличие в ней влаги. Для этого с конца кабеля обрывают отдельные бумажные ленты и опускают их в парафин, разогретый до 140— 150 °С. Если бумажная изоляция увлажнена, наблюдается легкое потрескивание и выделение пены.
Для кабелей на напряжение 6—10 кВ применяют преимущественно два типа соединительных муфт: эпоксидные и свинцовые.
Эпоксидные соединительные муфты устойчивы к агрессивной среде и могут выполнять функции стопорных муфт для кабелей с бумажной пропитанной изоляцией. Для их изготовления используют эпоксидные компаунды с добавлением наполнителя и отвердителя. Последний вводят в смесь компаунда с наполнителем непосредственно перед заливкой муфты для ускорения процесса затвердевания.
В комплект эпоксидной муфты на напряжение 6—10 кВ для кабелей с бумажной изоляцией входят литой эпоксидный корпус муфты из двух полумуфт, банка с компаундом в смеси с наполнителем, пузырек с отвердителем и набор необходимых вспомогательных материалов.
Эпоксидные муфты при установке в туннелях, каналах и других кабельных сооружениях следует защищать кожухом из стальной трубы диаметром не менее 150 мм с толщиной стенки не менее 5 мм и длиной 1250 мм. Внутри трубу обкладывают двумя слоями листового асбеста толщиной 4—5 мм. Торцы трубы закрывают крышками из асбоцемента толщиной 20 мм.
Свинцовые соединительные муфты применяют для кабелей напряжением 6—10 кВ со свинцовой и алюминиевой оболочками. Такие муфты изготовляют из свинцовых труб диаметром 60— 110 мм и длиной 450—650 мм в зависимости от сечения и напряжения кабелей.
Разделку концов производят так же, как и при монтаже эпоксидных соединительных муфт. Затем надевают на кабель свинцовую муфту, соединяя его жилы пайкой или другим способом; место пайки или сварки очищают и промывают (прошпаривают) кабельной массой МП-1, нагретой до 120—130 °С (для удаления влаги). После этого восстанавливают заводскую изоляцию жил кабеля подмоткой кабельной бумагой, пропитанной маслом.
Бумажную изоляцию жил кабеля в месте их соединения восстанавливают с помощью роликов и рулонов из кабельной бумаги, поставляемых кабельными заводами вместе с пряжей для подмотки, и бандажей в герметических банках, заполненных пропиточной массой МП-1. Данные комплекты пронумерованы в зависимости от количества и размеров бумажных рулонов и роликов.
Заливку свинцовых муфт выполняют кабельными массами марок МБ-70 (в земле), МБ-90 и маслоканифольными массами марки МК-45 при напряжении 10—35 кВ.
Перед заливкой кабельную массу нагревают и заливают в предварительно подогретую муфту. После охлаждения и усадки кабельной массы ее подливают до полного заполнения муфты, после чего заливочные отверстия запаивают.
Свинцовые соединительные муфты, устанавливаемые внутри сооружений, заключают в защитные стальные кожухи аналогично эпоксидным муфтам. Свинцовые муфты в земле защищают от механических повреждений чугунными кожухами негерметического исполнения типа Кз4 или кожухами из стеклопластика.

Стопорно-соединительные муфты.

Для ограничения перепадов уровней кабелей с бумажной пропитанной изоляцией в качестве стопорных муфт могут использоваться эпоксидные соединительные муфты. Применяются также специальные стопорные (СТ) и стопорно-переходные (СТП) муфты. Стопорное устройство таких муфт состоит из точеных медных или алюминиевых стержней, изолированных многослойной конусной обмоткой из бакелизированной бумаги. Три отдельных стопора монтируют вместе в текстолитовую или гетинаксную перегородку, имеющую латунную обойму. Стопорное устройство размещают в середине латунной муфты, к стенкам которой припаивают латунную обойму стопорной перегородки (рис. 1). Жилы кабеля с помощью гильз соединяют пайкой со стержнем стопоров. Таким образом предотвращается стекание пропиточной массы по жилам кабелей.
Стопорную муфту заливают маслоканифольной массой марки МК-45. Для соединения кабелей напряжением до 1 кВ применяют чугунные муфты, а кабелей с пластмассовой изоляцией эпоксидные муфты.
Установка стопорного устройства
Рис. 1. Установка стопорного устройства при монтаже стопорных муфт: 1 — кабель; 2 — соединительная гильза; 3 —стопор

Концевые муфты наружной установки напряжением до 10 кВ.

Для оконцевания в наружных установках трехжильных кабелей с бумажной изоляцией и сечением жил до 240 мм2 на напряжение 6—10 кВ применяют концевые трехфазные муфты с алюминиевым (КНА), чугунным (КНЧ), или стальным (КНСт) корпусом.

Для кабелей на напряжение 6—10 кВ в основном применяют концевые муфты наружной установки типа КН, имеющие стальной корпус с фарфоровыми изоляторами, и концевые эпоксидные муфты типа КНЭ-10. В комплект последних входят: литой эпоксидный корпус муфты, литые эпоксидные изоляторы и необходимые для монтажа вспомогательные материалы.
Концевые заделки (рис. 2) предназначены для оконцевания кабелей внутри помещений, а также для наружных установок при условии полной защиты заделки от непосредственного воздействия атмосферных осадков, запыления и солнечных лучей. В настоящее время предпочтение отдается заделкам с применением термоусаживающихся полимерных материалов, эпоксидных компаундов                                и самосклеивающихся лент, а при их отсутствии — битумных воронок и др.
Концевые эпоксидные заделки кабелей КВЭз и ПКВ

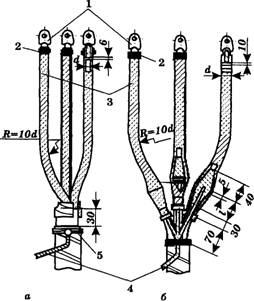

Рис. 2. Концевые эпоксидные заделки кабелей типов КВЭз (а) и ПКВ на напряжение 10 кВ (б): 1 — наконечник; 2 — подмотка из хлопчатобумажной ленты с промазкой эпоксидным компаундом; 3 — подмотка липкой лентой ПВХ; 4 — провод заземления; 5 — подмотка с экраном
