1.      Обследование ответвления от ВЛ 04 кВ и ввода

ответвление от ВЛ 04 кВ к изоляторам ввода в домовладение

Ответвление от ВЛ 04 кВ к изоляторам ввода в домовладение выполняется, как правило, алюминиевым проводом АПВ 16 мм2. Крепление проводов ответвления от линейной опоры к домовладению (дополнительной\подставной опоре) осуществляется на дополнительных изоляторах (подставной траверсе) с монтажом перемычек для оперативного отключения или подключения данного ответвления, в отдельных случаях -  с монтажом токоограничительных устройств (ТОУ).

Линейная опора имеет нумерацию, состоящую из чисел - в числителе и знаменателе. При этом, числитель – номер опоры, знаменатель – год установки. На первой опоре от ТП может указываться номер фидера (отходящей от подстанции линии).

В сельской местности нумерация опор идет от подстанции.

Вводом  в домовладение принято понимать участок электрических проводок от места соединения проводов ответвления на вводных изоляторах, установленных на строительной конструкции здания Абонента, до вводного распределительного устройства с расчетным электросчетчиком.

Соединение проводов ответвления с кабелем (проводами) ввода выполняется после изоляторов (установленных на фронтоне здания) путем спайки и надежного наложения изоляции (бандажа) в месте соединения. Кабель (провода) ввода от вводных изоляторов до пункта учета электроэнергии прокладываются по наружной стене, на скобах или металлической ленте.

Проход кабеля (проводов) через стену непосредственно к электросчетчику выполняется в обрезках пластиковых труб или через специальную фарфоровую муфту.

Кабель (провода) ввода должен быть цельным, не иметь спаек и поврежденной изоляции. Высота установки изоляторов ввода от поверхности земли не должна быть менее 2.75 м. Сам расчетный счетчик должен быть установлен на высоте не выше 1.70м и не ниже 1.40м от уровня пола.

Принятая высота установки электроустановки не должна превышать 1.70м – вполне приемлемая высота расположения, позволяющая качественно выполнять его проверку, замену  и снятие контрольных показаний.

При обследовании ответвления от линии электропередачи к вводу в здание необходимо обращать внимание на:

·       Приближение веток деревьев к проводам ответвления ближе 1 м;

·       Целостность изоляции проводов ответвления, в особенности -  около и в месте соединения проводов ответвления и кабеля (проводами) ввода;

·       Устройство заграждений для визуального осмотра в месте приближения линии ответвления к вводным изоляторам;

·       Наличие подготовленных скоб в месте соединения кабеля ввода и проводов ответвления для применения наброса;

·       Наброс проводников на провода ответвления, в месте контактного соединения ответвления и ввода  или ВЛ 04 кВ;

·       Монтаж фонарного освещения на линейной (дополнительной) опоре мимо расчетного электросчетчика с установкой выключателя непосредственно на стойке опоры или в скрытом месте;

·       Устройство параллельного ввода мимо расчетного электросчетчика, выполненное с вводных изоляторов.

Наброс на ВЛ 04 кВ  для «съёма» электроэнергии

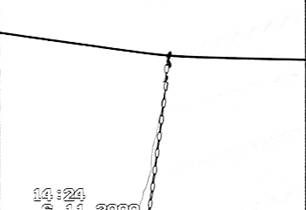

наброс на провод

Ил.1.

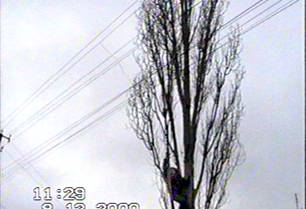

наброс на провод

Ил.2.

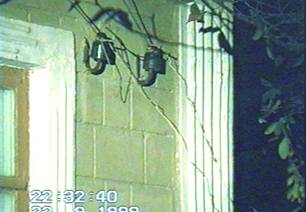

наброс на провод

Ил.3.

L С недопустимо приближенных к проводам ВЛ 04 кВ или проводам ответвления растительной поросли изобретательные Потребители «снимают» электроэнергию набросами вроде «удочки», что можно обнаружить при осмотре участка линии, проходящей через заросли. Но встречаются набросы такого типа и на совершенно просматриваемых отрезках ВЛ или ответвлениях (ил.1.2.3.). Единичные случаи самовольного подключения к линейным проводам непосредственно на траверсе опоры выполняются спуском по тыльной стороне опоры, невидимой с проезжей части дороги. От опоры к дому может прокладываться в земле в качестве нуля проводник, присоединенный к заземляющему спуску или монтажной петле ж\б опоры (также заземленной).

Следовательно, обследование Абонентского ввода надо начинать с осмотра ВЛ, прилагающей к территории Потребителя и линии ответвления, идущей к нему.  Как правило, в подавляющем большинстве этим нарушением грешат Абоненты, ранее отключенные за различные нарушения «Правил…»

Данный способ хищения – заурядный экстремизм и не представляет интеллектуальной ценности.

J Обнаружив наброс на фазный провод ВЛ, следует проследить с соблюдением мер предосторожности, трассу его прохождения и определить место подключения во внутридомовую сеть. Встречаются три варианта, с успехом применяемые:

1.     Соединение второго конца фазного наброса  на вводе в домовладение с кабелем, идущим к расчетному электросчетчику. Нуль ввода соединен с нулем сети через ответвление;

2.     Подключение фазного наброса на вводном кабеле, идущем к счетчику. Нуль ввода с нулем сети не соединен. В качестве нуля использована земля.

3.      Подключение фазного наброса непосредственно к внутренней распределительной сети, минуя счетчик. В качестве нуля использована земля.

Акт должен быть составлен в обязательном порядке с предусмотренными Инструкцией характерными формулировками во втором и третьем случае.

А при нарушенной фазировке счетчика – и в первом. Но во всех перечисленных случаях домовладение Абонента должно быть повторно отключено от сети.

Самостоятельный демонтаж набросов запрещен.

наброс на провод

В данной ситуации главное -  не спугнуть Потребителя

наброс на провод

И такое бывает.

наброс на провода

Рис. 4.  На участок снятой изоляции проводов ответвления подключен «наброс»

Для его безопасного демонтажа необходимо записать точные координаты происшествия и эту работу выполнят линейные бригады РЭС.

Подпись: с. Баланово, Антонюк Владимир Сидорович.



Не оставляя практически никаких следов хищения, «набросом» при рассмотренных условиях, можно пользоваться неопределенно долго, до случайного или целенаправленного выявления.

Не имея возможности постоянного надзора и контроля по выявлению и документированию подобного рода фактов разворовывания электроэнергии, наиболее приемлемым решением все-таки остается профилактика нарушений, т.е. выдача и контроль выполнения выданного  типового Предписания.

А изготовленное Потребителями прикрытие ввода бутафорскими или капитальными заграждениями только подтверждает необходимость его устранения по понятным соображениям.

К тому же ввод должен быть доступен для визуального осмотра со стороны питающей ВЛ по условиям эксплуатации линий электропередачи.

Монтаж параллельного ввода с вводных изоляторов мимо учета имитируется под случайную вязку проводов или антенный кабель или просто как шпалера под вьющиеся растения (ил.6).

Разумеется, подобной «икебане» не место на вводных изоляторах, поэтому до выдачи Предписания на устранение необходимо тщательное обследование и, если параллельный ввод будет выявлен, до составления Акта необходимо продемонстрировать его работоспособность Потребителю.

Прокладка вводного кабеля или проводов видимо не всегда означает, что доучетный отбор электроэнергии исключен. Обследуя ввод надо обратить внимание на целостность изоляции кабеля или проводов.

Ил. 6.  Та же картина, но  с камуфляжем

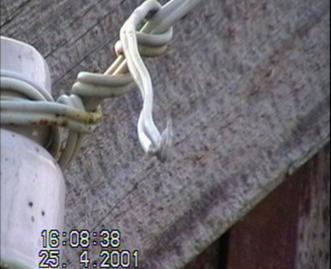

Ил.5. Подключение «наброса» на подготовленные крючки на вводных изоляторах

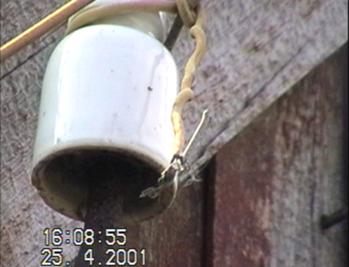

Ил.5А

Ил.5Б



Выноска со стрелкой влево:

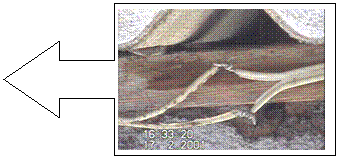

Провод ответвления имеет заранее подготовленную спайку со снятой изоляцией для спокойного отбора электроэнергии до учета.



В случае применения Потребителем,  даже при видимом вводе, спаренных  жил вводного кабеля, имеющего четыре жилы (по две -  на фазу и на нуль) необходимо проверить соответствие количества жил, подключенных к проводам ввода и подключенных к счетчику  с соблюдением фазировки. Применяя такой кабель, Потребители бесцеремонно лукавят: к электросчетчику подходит по одному проводу, два других по пути «отклоняются» и образуют дублирующую проводку от сетевого ввода, минующую расчетный электросчетчик.

При обоснованном подозрении об устройстве параллельной проводки рекомендуется сравнить цвет проводов, отходящих от вводных изоляторов и приходящих на клеммные зажимы счетчика и их сечение и материал. Для облегчения  работы по прекращению электроснабжения Потребителей, нарушивших «Правила…», в Акте, кроме внесения общепринятых сведений, следует делать пометку о точке подключения Потребителя к сети (Номер опоры и, по возможности, Номер питающей ТП).

J В тех домовладениях Абонентов, где ввод в жилой дом выполнен от изоляторов ввода непосредственно в стену и,  где невозможно проследить трассу кабеля (проводов) ввода, Потребителю также выдается Предписание на переустройство проводки к расчетному электросчетчику в согласованные сроки, а при обоснованном предположении устройства скрытой проводки – в течение трех дней (Приложение 1,2).

Если Предписание по каким-либо причинам не удалось вручить Потребителю непосредственно под роспись, Предписание направляется почтой с уведомлением о вручении.

Шунтирование токоограничительного устройства (ТОУ)

При выявлении чрезмерного провиса проводов ответвления (захлест), шунтирования токоограничительного устройства, повреждения стоек опор или элементов монтажных изделий (обрыв заземляющего спуска, разрушение изоляторов и т.п.), обрыва проводов линии электропередачи или установки выключателя на опоре для управления фонарным освещением, а также наброса  на линию электропередачи -  делается запись в листе посещения Потребителя с указанием населенного пункта, улицы и номера опоры и характера выявленного дефекта.

Лист обхода после выполнения работы сдаётся инженеру ПСС для информирования Главного инженера.
