Программа DB Tool предназначена для настройки “Remote CASE” на конкретную БД, а также для внесения изменений информации о счетчиках.

Начало работы с “DB Tool”

После запуска программы “DB_Tool.exe” на экране появится следующий диалог представленный на рис. 6.1. Эта программа позволяет управлять записями о счетчиках – их номером, коэффициентами трансформации по току и напряжению, а также ввести описание счетчика которое будет отображаться при просмотре или печати отчетов. Также вы можете здесь очищать БД от не нужных вам данных. Ниже перечислены необходимые шаги для работы с программой.

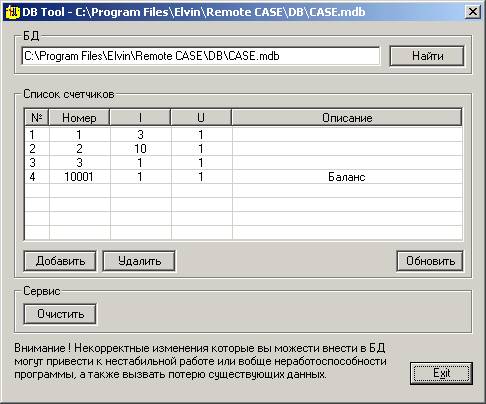

Окно программы DB Tool

Рисунок 6.1. Окно программы DB Tool.

Подключение к БД

Нажмите кнопку “Найти” в появившемся диалоге необходимо указать путь к БД и нажать Ok. Если открытие базы данных прошло успешно, то будет выведен список счетчиков и формул, взятых из БД, иначе список будет пуст.

Добавление счетчиков

Чтобы добавить в БД новую запись о счетчиках надо нажать кнопку “Добавить”. После этого в списке счетчиков должна появится новая запись. Введите в нее нужные вам параметры.

Удаление счетчиков

Чтобы удалить запись о счетчике выберите эту строку в списке счетчиков и нажмите кнопку “Удалить”. следует помнить что удаляя запись о счетчике вы тем самым удаляете все данные которые с ней связаны. (энергия, графики нагрузки и т.д.).

Редактирование счетчиков

Чтобы изменить значение одного или нескольких полей в нужной вам записи счетчика для этого надо нажать, чтобы выбрать строку, а затем еще раз на ней в нужном поле, чтобы перейти в режим редактирования (не двойной щелчок). Исправьте на нужное вам значение поле и в завершении нажмите клавишу ввод (Enter) или если вас что-то не устраивает то ESC. Операция ввода всегда должна заканчиваться клавишей ESC или Enter, иначе вы не сможете редактировать другие поля,  когда нажимаете одну из этих клавиш, курсор должен находиться в редактируемом поле ввода .

Обслуживание базы данных

Кнопка “Обновить”. Обновляет список счетчиков из БД и выводит его на экран.
Кнопка “Очистить”. Предназначена для полной очистки БД, то есть удаления всех ее записей кроме записей о счетчиках.
Примечание: Осторожно используйте данную функцию, вы можете потерять нужную информацию. Следует произвести резервное копирование базы данных, до проведения операции очистки.
