Окно Параметры
Как пользоваться программой

В окне Параметры  видны все параметры конкретного счетчика в виде таблиц. Здесь указаны данные параметризации счетчика взятые из базы данных. Их редактирование не изменяет состояния базы данных. Из этого окна все видимые параметры можно отпечатать командой Печать.
Параметры можно сравнить открыв два окна.
Все параметры разделены на группы, которые видны на отдельных страницах этого окна и которые описаны в настоящем разделе:       Основные
Тарифы
Календарь
Дополнительные
■ Закрыть
Команда закрывает окно Параметры.
■ Програм.
Команда открывает окно Настройка параметризации счетчика, из среды которого можно параметрировать счетчик.
■ Сохранить образец
Команда открывает окно Сохранить образец, когда хотим сохранить таблицу параметров счетчика в виде шаблона, с целью использования её для параметризации других счетчиков.

  1. Страница параметров Основные счетчика ХХQM

Параметры, видимые на первой странице окна (Рис. 3-13), их смысл и границы задания описаны ниже. Если после описания параметра в скобках указан тип счетчика - это значит, что он используется в счетчике только этого типа. Параметры счетчика EMP и EMS описаны отдельно.

Страница параметров
Рис. 3-13: Страница параметров Основные
Заводской номер Модификация Код изготовителя
Выше названные три параметра записываются заводской программой параметризации и программой пользователя изменены быть не могут (в окошках они блокированы).
Код пользователя
Код пользователя - ряд букв и цифр до 16 символов.

Летнее время/Зимнее время
Введение даты и времени перехода летнего и зимнего временных сезонов в формате ММ- ДД чч:00. Дата и время перехода означает, что встроенные часы будут передвинуты на один час вперед либо назад. Вводятся конкретные числа. Если введено - 00-00 00:00 - это значит часы переводиться не будут. Если ММ-00 00:00 - это значит часы будут переведены в ночь последнего воскресенья вписанного месяца - в 2 часа на летнее время и в 3 часа на зимнее время. Если ММ-ДД чч:00 - это значит часы будут переведены в указанном месяце, указанного дня в указанный час. Формат летнего и зимнего переходов должен быть одинаков.
Коррекция часов
Задание коррекции часов, на (выбирается от - 5 до + 5 с дискретностью в 1 сек) сек в
сутки.
Период интегрирования
Выбор периода интегрирования, может быть 15, 30 или 60 минут.
Конец расчетного периода
Устанавливается, до какого числа месяца накапливать параметры энергии и мощности в текущем расчетном периоде и начать в новом. Если введено 00 - это значит расчетный период закончится нормально - до 1 числа следующего месяца.
Реле активизируется от: ( ХХОМ)
Выбирается номер тарифной зоны (Т1...Т4) во время которой, или вида энергии (Р+, Р-, Q+, Q-) если будет превышение заданного на странице Дополнительные порога мощности, будет включено выходное реле.
U - коэффициент трансформации (ХХОМ)
Коэффициент трансформации трансформатора напряжения, к которому подключен счетчик выбираем от 1,0 до 99.99, а за символом E - десятичный показатель степени этого коэффициента, выбираем от 0 до 9.
I - коэффициент трансформации (ХХОМ)
Коэффициент трансформации трансформатора тока, к которому подключен счетчик выбираем от 1,0 до 99.99, а за символом E - десятичный показатель степени этого коэффициента, выбираем от 0 до 9.
Постоянная ТМ_Вх
Вписываем постоянную телеметрического входа [имп./кВт]. Значение от 1 до 60000. Степень дес. множ.
Вписываем десятичный показатель степени этой постоянной; значение от 0 до 9.
На метрол. выходе (ХХОМ)
Выбираем вид энергии (активной или реактивной), которой пропорциональны импульсы метрологического выхода и светодиода.
Длит. импульса ТМ_Вх
Вписываем минимальную длительность импульсов, подаваемых на телеметрический вход [ms]. Выбираем от 10 до 200.
Длит. паузы ТМ_Вх
Вписываем минимальную длительность паузы, подаваемых на телеметрический вход импульсов [ms]. Выбираем от 10 до 200.
Длит. импульса ТМ_Вых
Вписываем длительность импульсов. выводимых на телеметрический выход [ms]. Выбираем од 10 до 200.
Длит. паузы ТМ_Вых
Вписываем минимальную длительность паузы, выводимых на телеметррический выход импульсов [ms]. Выбираем от 10 до 200.
Постояная ТМ_Вых-М (XXQM)
Вписываем постоянную метрологического телеметрического выхода [имп./кВт/час]. Вписываем от 1 до 60000.
Постоянная ТМ_Вых - P (XXQM)
Вписываем постоянную телеметрического выхода активной энергии [имп./кВт/час]. Вписываем от 1 до 60000.
Постоянная TM_Bbix-Q (XXQM)
Вписываем постоянную телеметрического выхода реактивной энергии [имп./кВар/час]. Вписываем от 1 до 60000.

  1. Страница параметров Основные счетчика EMS

Страница Основные Параметров EMS

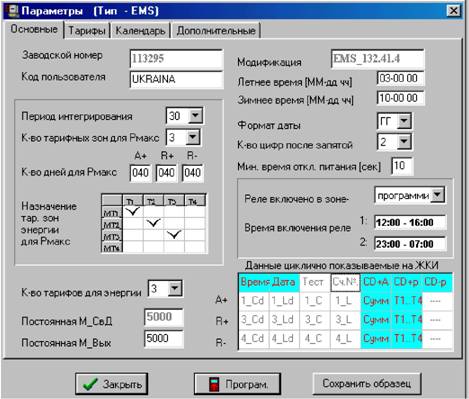

Рис. 3 - 14         Страница Основные Параметров EMS
К-во тарифных зон для Рмакс
Указываем количество тарифов для максимумов мощности периодов интегрирования. Возможные значения от 1 до 4.
Этот параметр должен быть согласован с Назначение тар. Зон для Рмакс К-во дней для Рмакс
Указываем сколько дней хранить максимумы мощности энергии каждого типа. Минимальное количество дней 001. Максимальное количество значений - 480. Исходя из этого можно рассчитать максимальное количество дней: при 4-х тарифах для 3-х типов энергии 480/4/3=40. (при 3-х тарифном учете, принимая для Р- количество дней 001 рассчитываем возможное количество дней хранения для А+ и Р+ как: 480/3=160-1=159, можем принять 80 для А+ и 79 для
Р+)
Формат даты
Устанавливаем один из двух форматов отображения даты:
‘ГГ’ - формат ГГ-мм-дд, год - месяц - день
‘Дн’ - формат Дн-мм-дд, день недели - месяц - день
Мин. Время откл. питания [сек]
Указываем время в секундах, отсутствие сети меньше которого не регистрируется в журнале Событий
Данные циклично показываемые на ЖКИ
Выбираем параметры, которые будут высвечиваться на ЖКИ циклично. Назначение тар. Зон для Рмакс
Выбираем принадлежность тарифов максимумов мощности тарифам энергии.

  1. Страница параметров Тарифы счетчиков ХХQM и EMS

Таблицы действия тарифных зон всех сезонов видны на второй странице окна параметров (Рис. 3-15). Нужный сезон выбирать активацией мышью его названия. На странице каждого сезона можно редактировать следующие поля:
Страница тарифов счетчика LZQM и EMS

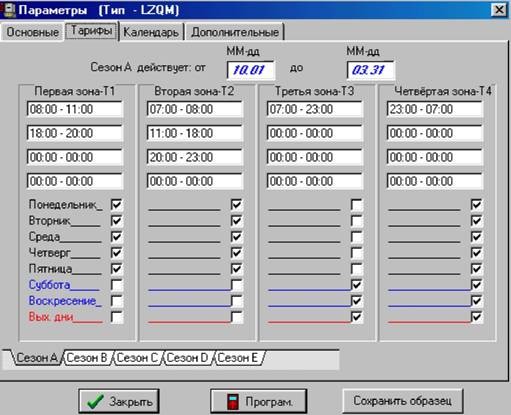

Рис. 3-15: Страница тарифов счетчика LZQM и EMS Действие сезона X: от     до
X может быть A, B, C, D или E. Задается интервал действия сезона, вписывается месяц и день его начала и конца.
Временной интервал действия тарифа
Для каждого тарифа можно обозначить четыре временных интервала дня. Вписываем начало и конец каждого интервала (часы : мин). Минуты должны быть кратны выбранному периоду интегрирования.
Дни действия тарифа
Следует     обозначить, в какие дни недели (праздничные дни) действует тариф.         Если обозначаем праздничные дни Вых. дни, это значит тариф действует в дни обозначенные на странице Календарь .

  1. Страница Тарифы счетчика EMS (версия программы F).

Окно появляется при обслуживании счетчиков EMS с новой тарифной системой, построенной по принципу «профилей» - задается только начало активации тарифной зоны (Рис. 3-16). Такой же принцип действует и для определения сезона: после указанной даты имеет силу один из предусмотренных профилей недели.
Пределы сезонов
Год можно разделить на 1 ... 12 сезонов. Задается начало каждого сезона в формате ГГ-дд, а в левом поле указывается номер одного из 10 профилей недель.
Профили недель
Предусмотрена возможность формирования до 10 профилей недель. Для каждого дня недели вводятся номера профилей дня (с 0 до 16). Столбик «Пр» предназначен для праздников, для обозначения праздничных дней используются таблицы «Календарь» и «Специфические».
Номер дневного профиля можно заменить при помощи мыши и клавиатуры: отметив нужную клетку, клавишами «+» или «-» номер увеличивается или уменьшается.
Профили дней
Предусмотрена возможность формирования до 16 профилей номера которых от 0 до 15. В профиле дня в формате чч:мм указывается время и приписывается тарифная зона Т1 ... Т4. Значение минут можно выбрать из ряда 0, 15, 30, 45.

Страница тарифов счетчика EMS «F»

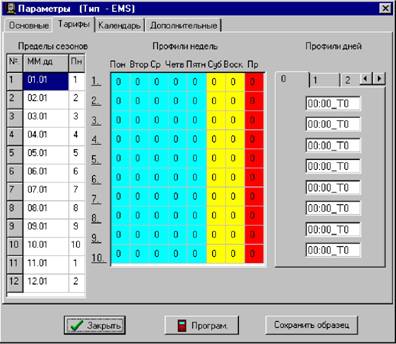

Рис. 3-16: Страница тарифов счетчика EMS «F».

  1. Страницы Календарь (XXQM, EMP и EMS)

Календарь праздничных дней показан на 3 и 4 страницах окна параметров (Рис. 3-17 и 3-18). На странице Календарь праздничный день отмечаем либо снимаем нажатием правой клавиши мышки, перед этим установив стрелку курсора на пересечение месяца и числа. Если в квадратике дня месяца находится знак £3, - это значит день праздничный.
Страница Календарь

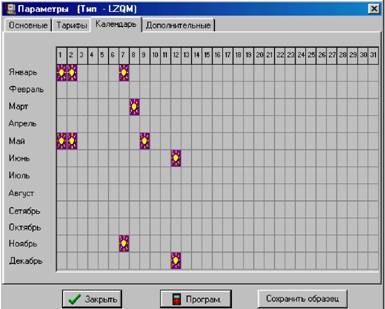

Рис. 3 - 17 Страница Календарь
3.12.6. Страница Дополнительные (ХХQM, EMS)
На странице Дополнительные вписываем (до 32 значений) в формате год — месяц — день даты праздничных дней, которые каждый год имеют иную дату (напр. Пасха).
Страница Дополнительные

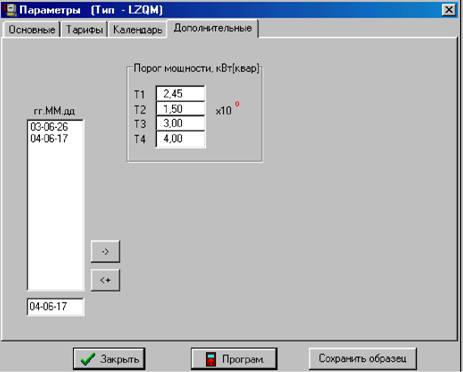

Рис. 3 - 18. Страница Дополнительные (LZQM, EPQM).
3.12.7. Страница Дополнительные (EMS)
Страница Дополнительные 2

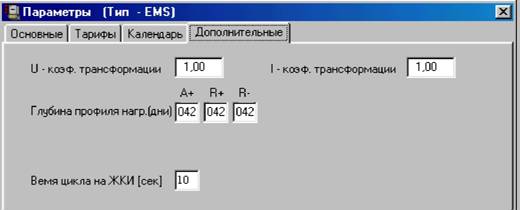

Рис. 3 - 19. Страница Дополнительные (EMS)
В окне (Рис. 3-19) представлены специфические для счетчика EMS параметры.

  1. U - коэффициент трансформации напряжения, I - коэффициент трансформации тока. Можно ввести коэффициенты внешних трансформаторов. Не имеет смысла для счетчиков прямого включения.
  2. Глубина профиля нагр. Показывает количество дней хранения профилей нагрузок для каждого вида энергии для счетчиков регистрирующих профили нагрузки.
  3. Время цикла на ЖКИ [сек]. Возможные значения 5 ... 999.
  4. К-во направлений энергии. Появляется и имеет смысл для счетчиков, регистрирующих активную энергию двух направлений в отдельных регистрах.
