3.10. ОКНО СОХРАНИТЬ ОБРАЗЕЦ

Окно (Рис. 3-10) предназначено для введения номера и типа счетчика (номера шаблона) сохранив таблицу параметров счетчика в виде шаблона. Такой шаблон параметров легко можно найти в окне счетчика Выбор счетчика и может быть использован, когда нужно параметрировать несколько счетчиков одинаковыми основными параметрами
ОКНО СОХРАНИТЬ ОБРАЗЕЦ

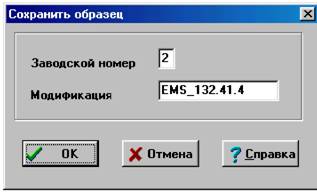

Рис. 3-10: Сохранение параметров в виде шаблона.
■ Заводской номер
Вписывается номер счетчика од 0 до 9, который в настоящем случае будет восприниматься как номер шаблона.
■ Модификация
Вводится тип счетчика, так как он не имеет влияния на параметризацию, здесь можно писать информационный текст.

3.11 ОКНО НАСТРОЙКА ПАРАМЕТРИЗАЦИИ СЧЕТЧИКА

Окно (Рис. 3-11) предназначено для параметризации счетчика. Здесь уточняется её объем, обращая внимание и на редактирование в окне Параметры.

ОКНО НАСТРОЙКА ПАРАМЕТРИЗАЦИИ СЧЕТЧИКА

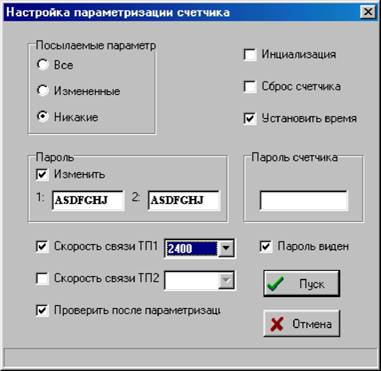

Рис. 3-11:           Параметризация счетчика
Посылаемые параметры:
Все
Обозначив - высылаются в счетчик все параметры, выбранные в окне параметров. Измененные
Обозначив - после считывания со счетчика параметров в счетчик высылаются только измененные в окне параметров.

Никакие
Параметры не будут посланы в счетчик, а только сопутствующие функции или команды: Сброс счетчика
В счетчик высылается команда стирания данных (Данные суммарной энергии не стираются).
Установить время
В счетчик высылается команда установки времени компьютера.
Пароль
Отметив Изменить, в двух появившихся окошечках вписывается новый пароль. Он будет принят в счетчике только в случае идентичности в обоих.
Скорость связи ТП 1
Установка скорости передачи информации интерфейсом токовая петля CL1. (Не действует для счетчика EMP).
Скорость связи ТП 2
Установка скорости передачи информации интерфейсом токовая петля CL2.
Пароль счетчика
Вводится назначенный ранее пароль счетчика.
Пароль виден
Обозначив - окошки Пароль и Пароль счетчика не маскируется.
Проверить после параметризации
Обозначив - после параметризации, параметры счетчика будут прочитаны и вписаны в базу данных.
