Выключатели вакуумные ВБПП-10-20/1250 УХЛ2

Выключатель ВБПП-10-20/1250 УХЛ2 предназначен для частых коммутаций электрических цепей при нормальных и аварийных режимах в комплектных распределительных устройствах (КРУ) и камерах сборных одностороннего обслуживания (КСО) с поперечным расположением аппарата относительно сборных шин в электрических сетях трехфазного переменного тока частотой 50 Гц с напряжением 6-10 кВ с изолированной или компенсированной нейтралью.
Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86, КУЮЖ.674152.01 ЭТУ.
В выключателях применена камера дугогасительная вакуумная КДВА2- 10-20/1000 УХЛ2 по ИБД.686484.020ТУ.
Основные технические характеристики:
Номинальное напряжение, кВ                                             10
Наибольшее рабочее напряжение, кВ                                            12
Номинальный ток отключения, кА     20
Номинальный ток, А   1250
Собственное время включения, мс, не более             50...60
Собственное время отключения, мс, не более           25...30
Разновременность работы трех полюсов должна быть не более:
при включении, мс      ,              3
при отключении, мс    ,              2
Ток электродинамической стойкости, кА                                                                      51
Начальное значение периодической составляющей
тока включения при коротких замыканиях не более, кА       20
Наибольший пик тока включения при
коротких замыканиях, кА                                        51
Время протекания тока (время короткого
замыкания), с                                                                                                3
Пружинно-магнитный привод: Номинальное напряжение питания привода
переменного тока частотой 50 Гц, В                                  .220
Электромагнит включения:
ток потребления при номинальном
напряжении. А, не более         2
Электромагнит отключения:
ток потребления при номинальном
напряжении, А, не более                                                                       2
Электромагнит взвода пружины: ток потребления при номинальном
напряжении, А, не более                        3,5
время заводки включающей пружины, с                                                       12
Масса выключателей должна быть не более, кг        75
Габаритные и установочно-присоединительные размеры выключателя
приведены на рис.
Условия эксплуатации:

Параметры выключателя ВБЭМ-10-12,5/800 УХЛ2 указаны в круглых скобках.

выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
верхнее значение температуры окружающего воздуха при эксплуатации +55 °С;
нижнее значение температуры окружающего воздуха при эксплуатации -60 °С;

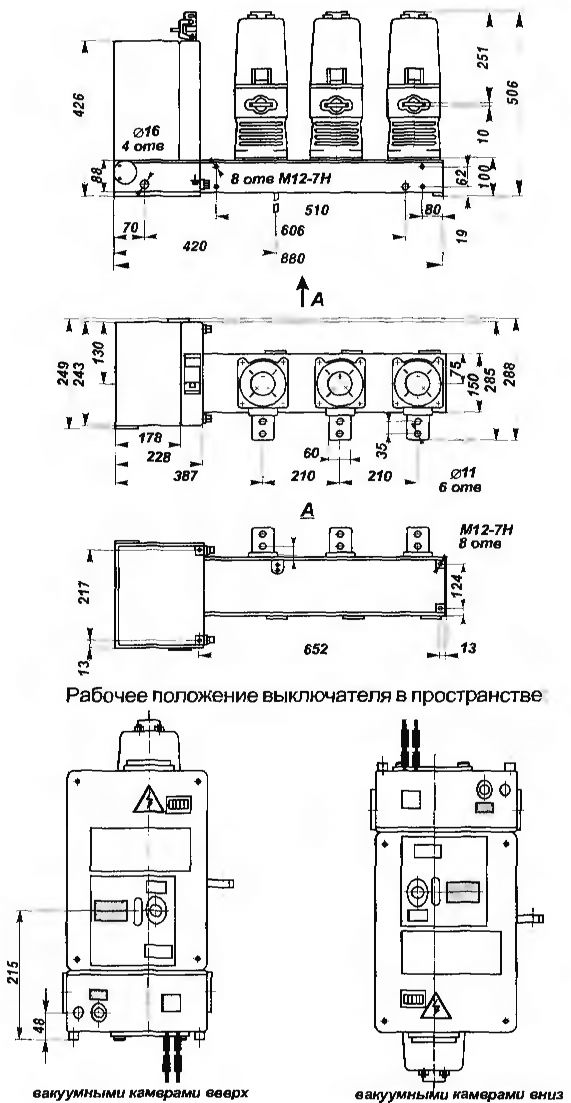

Габаритные и установочно-присоединительные размеры выключателя типа ВБПП-10-20
Габаритные и установочно-присоединительные размеры выключателя типа ВБПП-10-20

относительная влажность воздуха при температуре +25 °С 100% с конденсацией влаги;
атмосферные конденсированные осадки — в условиях выпадения росы. Требования к надежности
ресурс по механической стойкости выключателя — 40000 циклов B-tn-O;
ресурс по коммутационной стойкости при нагрузочных токах — 40000 циклов B-tn-O, где tn — произвольная пауза;
ресурс по коммутационной стойкости при номинальном токе отключения — 100 циклов ВО;
срок службы выключателей до среднего ремонта не менее 12 лет;
срок службы до списания — 30 лет.
Гарантийный срок эксплуатации — 5 лет со дня ввода в эксплуатацию.
Структура условного обозначения выключателя

Структура условного обозначения выключателя
Пример записи обозначения выключателей в других документах и (или) при заказе:
Категория размещения по ГОСТ 15150-69
Вид климатического исполнения по ГОСТ 15150-69 Номинальный ток, А Номинальный ток отключения, кА Номинальное напряжение, кВ Поперечное расположение полюсов
Вид привода: (М — электромагнитный: П — пружинно-магнитный)
Вакуумный Выключатель
выключатель ВБПП-10-20/1250 УХЛ2 КУЮЖ.674152.019 ТУ — условное обозначение вакуумного выключателя на номинальный ток 1250 А, номинальный ток отключения 20 кА, номинальное напряжение 10 кВ с пружинно-магнитным приводом, поперечным расположением полюсов, категория размещения по ГОСТ 15150-69, вид климатического исполнения по ГОСТ 15150-69.
Устройство и работа выключателя.
Особенностью конструкции этого выключателя является поперечное расположение полюсов относительно сборных шин для перспективных ячеек КСО, что позволяет открыть удобный доступ к монтажу и обслуживанию.
Операции включения выключателя осуществляется за счет тягового усилия пружины включения. Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счет энергии, запасённой пружинами выключателя при включении.
Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузной формой горения дуги, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей микросекунд между контактами восстанавливается напряжение.
Выключатель состоит из трех дугогасительных полюсов, закреплённых на корпусе выключателя. Все корпусные детали высоковольтной части выключателя выполнены из изоляционного материала, что позволяет встраивать его в ячейки с ограниченным пространством высоковольтного отсека. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ и токовыводы. Вакуумная малогабаритная дугогасительная камера нового поколения КДВА2-10-20/1000 УХЛ2, используемая в выключателе, серийно изготавливается на ФГУП «НПП «Контакт».
Выключатель оснащен пружинно-магнитным приводом с низким потреблением тока. Пружинно-магнитный привод состоит из электромагнита взвода пружины, пружины включения, электромагнита включения, блока механических защелок, демпфирующего гидравлического устройства, электромагнита отключения. Электрическая схема блока питания и управления выключателем собрана на панели, закрепленной в корпусе привода.
Включение выключателя.
В исходном положении контакты камеры дугогасительной вакуумной разомкнуты, выключатель удерживается отключающей пружиной в отключенном положении.
Оперативное включение выключателя производится нажатием кнопки «ВКЛ» или подачей напряжения на включающий электромагнит, при этом пружина включения, предварительно взведённая электромагнитом заводки или вручную, поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и Создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок-контактов узла контактного и постановка на механическую защелку. Происходит включение выключателя.
При взведении включающей пружины привода используется не двигатель как обычно, а электромагнит. После включения выключателя автоматически подается команда на электромагнит взвода пружины включения. Включённый выключатель с взведённой пружиной включения позволяет выполнить циклы АПВ: п. 1, 1а, 2 по ГОСТ 687-78.
Для ручного включения выключателя с пружинно-магнитным приводом необходимо предварительно рычагом взвести включающую пружину. После чего производится как оперативное, так и неоперативное включение выключателя нажатием на кнопку «ВКЛ»
Отключение выключателя.
При подаче сигнала на электромагнит отключения тяги электромагнитов воздействуют на защелку. Блок защелок освобождает вал привода. За счет энергии, запасенной пружинами поджатия контактов КДВ блоков дугогасительных и отключающей пружины, вал привода выключателя возвращается в исходное положение Происходит отключение выключателя. Механизм привода подготовлен к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется красной кнопкой «ОТКЛ», расположенной на панели выключателя.
