Поддерживающая линейная арматура для СИП АМКА

Поддерживающая арматура воспринимает усилия тяжения проводов в вертикальной плоскости или же под углом к оси X или Y при повороте трассы ВЛ. Поэтому здесь необходимо выбирать арматуру в зависимости от конкретных условий прохождения трассы ВЛИ.
Поддерживающие крюки применяются на воздушных линиях электропередачи с изолированными проводами. С помощью этих крюков легко строятся параллельные линии на одинарных опорах ВЛИ. Крюки изготовляются из термообработанной и горячеоцинкованной стали в целях достижения высокой коррозионной стойкости.
В соответствии с эксплуатационным назначением крюки можно разделить на три класса:
1. Легкие поддерживающие крюки — для воздушных кабелей, телефонных кабелей и линий на прямых (без поворотов) участках ВЛИ.

  1. Обычные крюки — для монтажа обычных воздушных линий электропередачи с поворотом трассы в пределах до 90°.
  2. Тяжелые поддерживающие крюки — для самых ответственных условий и для углов более 90°.

На прямых участках линии и при небольших углах поворота трассы для крепления подвески применяются подвесные крюки типа SOT 16.
На поворотах линий провод нормально подвешивается внутри угла, причем в таких случаях применяются подвесные крюки типа PD  и SOT 91.
Поддерживающий зажим типа SO 14.1 применяется для подвески несущего троса сечением до 95 мм2 на промежуточных и угловых (до 90°) опорах.
Поддерживающие ленты (бандажи) предназначены для крепления арматуры на круглых металлических или железобетонных опорах.

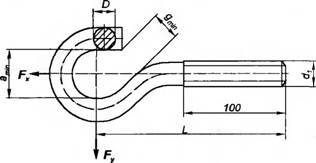

Поддерживающие крюки типа SOT 16

Тип крюка

Размеры, мм

Допустимые нагрузки, кН

Масса, кг

D

L

d1

a

9

Fx

Fy

SOT 16.11

12

165

13,5

38

18

1,7

1,3

0,24

SOT 16.13

12

260

13,5

38

18

1,7

1,3

0,33

SOT 16.21

12

165

13,5

38

18

1,4

0,85

0,24

SOT 16.1

16

165

18,0

36

18

2,5

2,8

0,44

SOT 16.12

12

165

13,5

38

18

1,4

0,85

0,24

SOT 16.10

16

170

18,0

40

18

1.7

1,9

0,46

KB1*

10

130

10,0

36

18

0,5

0,3

0,15

* Крюк отечественного производства

Поддерживающие крюки типа SOT 16 с резьбовым окончанием на конце

Достаточно большая длина бандажных лент позволяет использовать их на отечественных прямоугольных железобетонных опорах.
На рис. 2 показано устройство типа ST 58 для натягивания бандажных лент. Технология крепления зажима бандажной лентой следующая. Линейная арматура имеет прямоугольные отверстия для продевания крепежной ленты. В отверстия зажима, установленного на опоре, вставляют бандажную ленту, предварительно натянув ее в замке, а затем подтягивают ее устройством ST 58.
Бандажная крепежная лента типа SOT 46, SOT 36 и SOT 37

Тип ленты

Размеры ленты, мм

Масса

Количество в упаковке

SOT 46

0,7 х 20 х 2000

260 г

100 шт

SOT 46.1

0,5 х 20 х 2000

170 г

100 шт.

SOT 36

0,7 х 20 х 2000

115 г

200 шт

SOT 37

0,7 х 20 х 5000

115 г/м

50 м

SOT 37.1

0,4 х 20 х 5000

70 г/м

50 м

Рис. 2. Бандажная крепежная лента типа SOT 46, SOT 36 и SOT 37 для крепления арматуры на опорах ВЛИ
Пластинчатый поддерживающий крюк   крепится с помощью перфорированной ленты, натягиваемой на опоре с помощью устройства, изображенного на рис. .
Поддерживающие пластинчатые крюки приведенные на рис., различаются только размерами крюка крепления сопрягаемой арматуры и допускаемой нагрузкой.
Крепление крюка осуществляется с помощью двух бандажей  из нержавеющей стальной ленты, затягиваемых на стойке опоры с помощью специального приспособления и запираемых от расцепления замками из нержавеющей стали. В комплект поставки крюков входят 2 бандажа и 2 замка.
Устройство типа ST 58
Устройство типа ST 58 для натягивания крепежной ленты (масса — 2 кг)

Пластинчатый поддерживающий крюк

Тип крюка

Каталожный номер

Размеры, мм

Допустимая нагрузка, кН

Масса, кг

D

К

А

Н

Е

Fx

Fy

SOT 60.10

50 249 56-4

16

41

60

180

90

11

5,0

0,89

Пластинчатый поддерживающий крюк
Крюк крепят при помощи хомутика к цилиндрической стальной или железобетонной опоре.
Поддерживающие пластинчатые крюки  крепятся на опоре с помощью болта или шпильки (установочного штифта).

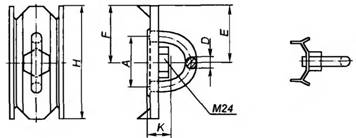

Поддерживающий крюк типа SOT 60.20
Крюк крепится к деревянной опоре посредством крепежного болта М24 траверсы

Тип крюка

Каталожный номер

Размеры, мм

Допустимая нагрузка, кН

Масса, кг

D

К

А

И

Б

F

Fx

Fy

SOT 60 20

50 249 57-2

20

57

80

180

85

80

11

5,0

1,14

Поддерживающий крюк типа SOT 60.20

Поддерживающий крюк типа SOT 60.30
Крюк крепится к деревянной опоре установочным штифтом 24

Тип крюка

Каталожный номер

Размеры, мм

Допустимая нагрузка, кН

Масса, кг

D

К

А

Н

£

F

Fx

Fy

SOT 60 30

50 249 58-0

20

57

80

180

85

80

11

5,0

1,34

 Поддерживающий крюк типа SOT 60.30
Поддерживающие пластинчатые крюки СИП «АМКА».
Эти крюки  предназначены для крепления на опорах ВЛИ, на стенах строительных конструкций, сооружений при помощи крупных шурупов.
