Подъемные кольца трансформатора

Эти кольца применяют для подъема крышек трансформаторов, расширителей, адаптеров, адсорберов и других аппаратов и частей трансформаторов. Подъемные кольца раньше применялись и для подъема полностью собранных масляных трансформаторов небольших мощностей. Кольца навертывались на шпильки, закрепленные на ярмовых балках остова и проходящие через отверстия в крышке. Таким образом, активная часть трансформатора была жестко скреплена с крышкой. В местах прохода шпилек через крышку делали герметизацию асбестовым шнуром, которая часто нарушалась после подъема трансформатора. Кольца применяют также для подъема сухих трансформаторов.

Таблица 2

Грузоподъемность, кг, кольца при разных направлениях подъемного троса

Размеры, мм (рис. 2, а)

Масса, кг

вертикальное

под углом

М

d 1

d

h

30°

45°

200

75

40

М10

30

54

27

0,15

300

100

50

М12

30

54

27

0,15

500

150

125

М16

35

63

33,5

0,25

750

300

200

М20

40

72

40

0,36

1000

400

300

М24

50

92

51

0,92

1800

750

500

МЗО

60

110

62

1,62

2500

1000

750

М36

70

130

73

2,57

3500

1500

1000

М42

89

152

84

4,23

4500

2200

1500

М48

90

174

95

6,8

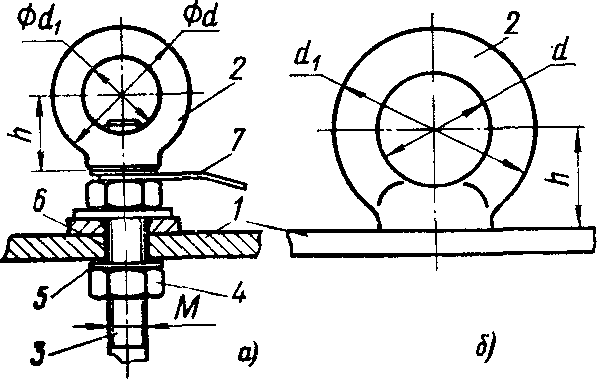

Рис. 2. Подъемные кольца.
Подъемные кольца
а — навертные; 6 — приварные; 1 — крышка трансформатора; 2 — кольцо подъемное; 3 — шпилька; 4 — гайка; 5 — шайба; 6 — уплотнение (асбест, пропитанный глифталевым лаком); 7 — провод заземления.

Кольца для подъема трансформаторов имеют в основании отверстие с резьбой под шпильку. Кольца для подъема частей и аппаратов трансформаторов отверстий не имеют, так как они привариваются. Размеры колец приведены в табл. 1   и на рис. 2.
