Манометры и мановакуумметры - Контрольные и сигнальные устройства трансформаторов

Оглавление
Контрольные и сигнальные устройства трансформаторов
Термометры
Термометрический сигнализатор
Манометры и мановакуумметры
Трансформаторы тока (ТТ) встроенные


Манометры устанавливают на патрубках  маслоохладителей на входе и выходе масла и воды при масляно-водяном охлаждении трансформатора с принудительной циркуляцией масла (вид охлаждения Ц по ГОСТ 11677-75). Они предназначаются для контроле за перепадом давления воды и масла в маслоохладителе и за превышением давления масла над давлением воды, создаваемым для исключения возможности попадания воды в масло в случае образования в трубках . маслоохладителя небольших, так называемых «волосяных» трещин.
Манометры устанавливают также на нагнетательном патрубке насосов циркуляции масла. По показаниям манометра определяют правильность направления вращения ротора насоса: при правильном направлении вращения показание манометра должно быть больше, чем при неправильном.
Применяются манометры технические пружинные (ГОСТ 8625-69) с диаметром корпуса 100 мм, с верхними пределами измерений 6 или 10 кгс/см2 (6-105 или 10-105 Па) класса точности 1,6. Погрешность показаний манометров не должна превышать +1,6%. Цена деления шкалы для манометра с верхним пределом измерений 6 кгс/см2 (6-10-5 Па) составляет 0,1 кгс/см2 (1-10-4 Па), а с верхним пределом измерений 10 кгс/см2 (10• 110-5 Па)—0,2 кгс/см2 (2• 10-4 Па).
Мановакуумметры (ГОСТ 8625-69 и 13717-74) применяют на герметизированных трансформаторах с азотной защитой масла без расширителей. Они устанавливаются на стенке бака на расстоянии около 125 мм от его верха в зоне азотной «подушки». Мановакуумметры предназначаются для контроля давления азота в баке трансформатора и сигнализации о его снижении или повышении.
Мановакуумметры имеют диаметр корпуса 160 мм, класс точности 1,6 с верхним пределом избыточного давления 1,5 кгс/см2 (1,5• 105 Па) и вакуумметрического давления 1 кгс/см2 (1-10-5 Па). Основная допускаемая погрешность срабатывания сигнального устройства в процентах верхнего предела измерений составляет ±2,5; цена деления шкалы 0,05 кгс/см2 (5-10-3 Па) (рис. 10).
Прибор снабжен сигнальным устройством с замыкающими и размыкающими контактами, имеющими установку на срабатывание при верхнем и нижнем заданных значениях давления.
Установка мановакуумметра

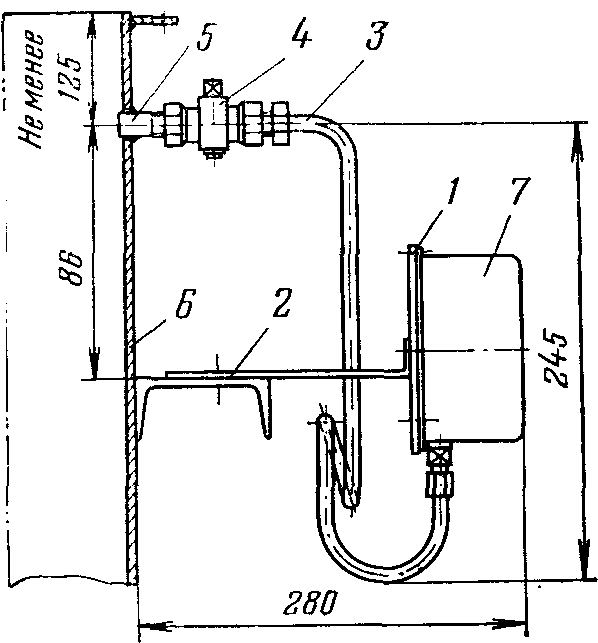

Рис. 11. Установка мановакуумметра.

Установка сигнального устройства для срабатывания при определенных значениях давления производится по шкале прибора при помощи сигнальных стрелок. Положение стрелок устойчивое. Контактная система рассчитана на напряжение 220 В постоянного или переменного тока. Ее контакты должны выдерживать не менее 100 000 замыканий и размыканий. Для присоединения к внешним электрическим цепям мановакуумметры снабжены коробкой зажимов. Ма- новакуумметры, устанавливаемые на трансформаторах, предназначены для работы при температуре окружающего воздуха 0—60°С и. относительной влажности до 80%-
Мановакуумметр  ЭКМВ-1-УТ-Н
Рис. 10. Мановакуумметр типа ЭКМВ-1-УТ-Н.
1 — стальная пластина; 2 — стальной кронштейн; 3 — стальная трубка; 4 — пробковый кран; 5 — стальной патрубок; 6 — стенка бака трансформатора; 7 — мановакуумметр.
Мановакуумметр  7 (рис. 11) крепится к пластине 1, которая устанавливается на кронштейне 2. Сообщение прибора с измеряемой средой осуществляется металлической трубкой 3, присоединенной к пробковому крану 4 с условным проходом 15 мм, установленным на патрубке 5, который вварен в стенку 6 бака трансформатора.
