Герметичные трансформаторы с гофрированными баками

Полная защита масла от воздействия окружающей среды достигается путем герметизации трансформатора за счет применения гофрированных баков. В основном, гофробаки применяются для трансформаторов мощностью 100...630 кВ • А без расширителей, класса напряжения 6, 10 кВ. Фирмами «Helmke» и «Menk» (Германия) производятся трансформаторы с гофробаками мощностью до 2500 кВ • А, но также с расширителем.
Защита масла и твердой изоляции наиболее актуальна для трансформаторов высоких классов напряжения — 500, 750 кВ. Однако, в этом случае, применение гофробаков сопряжено с проблемами механической прочности таких баков, учитывая большие массогабаритные показатели мощных трансформаторов.
Гофробак

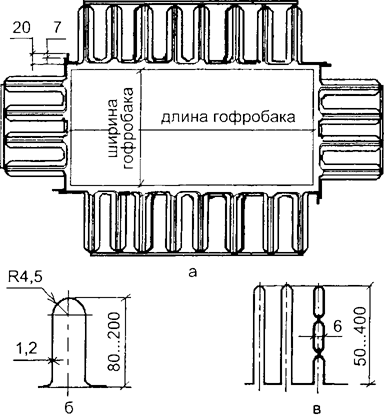

Гофробак: а — вид сверху гофробака; б — гофра для трансформаторов мощностью 100...160 кВ • А; в — гофра для трансформаторов мощностью свыше 160 кВ • А.

В плане гофробаки имеют вид прямоугольной формы с гофрированными стенками, выполненными из тонколистовой стали толщиной 3 мм. Гофры играют роль охлаждающих радиаторов. Гофробаки рассчитаны на избыточное давление 25+5 кПа и на вакуум с остаточным давлением 75+2 кПа.
