Соединения стальных заземляющих проводников

Стальные проводники сетей заземления сваривают в основном электродуговой сваркой. Термитно-тигельную сварку применяют в полевых условиях, используя обычный алюминиевый термит в виде порошкообразной смеси стальной окалины (79% по массе) и алюминиевого порошка (21% по массе).
соединения заземляющих проводников термитно-тигельной сваркой

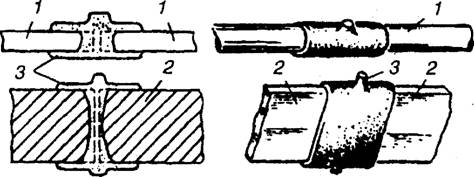

Примеры соединения заземляющих проводников термитно-тигельной сваркой:
1 — стержень; 2— полоса; 3— наплавленный металл

Размер частиц в смеси должен быть 0,1—1,5 мм. Для сварки используют корковые песчано-смоляные или оболочковые формы, которые изготовляют из кварцевого песка и пулвербакелита. Формы запекают на специальной установке. Для сварки полос и стержней заземления применяют девять типоразмеров форм. Термитную порошковую смесь перед сваркой засыпают в форму, установленную на место соединения, и проверяют ее заполнение. Далее специальной спичкой воспламеняют термит. Некоторые виды готовых стальных соединений показаны на рис.
