Сборка низкого напряжения на 10 мест открытого типа

Сборка НН

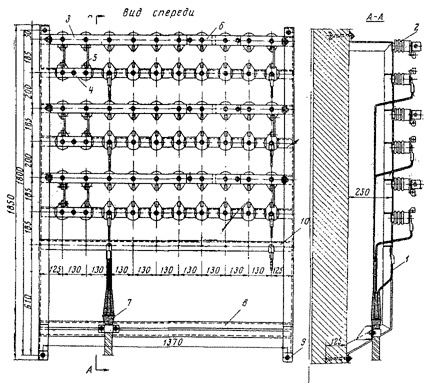

Сборка НН на 10 мест открытого типа

1 - каркас сборки, 2 -  изолятор № 55, 3 - шина, 4 - шинная накладка, 5 -  шунтирующая накладка, 6 - соединительная накладка, 7 -  кабельная заделка,   8 -  скоба для крепления кабельных заделок, 9 - штырь для крепления каркаса к стене, 10 - нулевая шина.

В большинстве действующих ТП и, как правило, во всех новых РУ 0,4 кВ выполнялось на сборках н/н с вертикальным расположением предохранителей (фаз) одного присоединения.

Щиты типа ЩО-70 - с рубильниками и предохранителями применялись реже. На сборках н/н электрических сетях сначала устанавливались открытые предохранители, затем типа ПН2 с вырезом под болт.
