РУ СТ 20 «Город»

РУ СТ 20 «Город»

РУ СТ  20 «Город» представляет собой набор отдельных шкафов с коммутационными аппаратами и оборудованием, приборами и аппаратами измерения автоматики и защиты, а также управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой расположения технического задания проектной организации; с дуговой защитой, предназначенной для защиты отсеков шкафов РУ от разрушения открытой электрической дугой, выпускается холдингом ОЭнТ (ОБЪЕДИНЕННЫЕ ЭНЕРГЕТИЧЕСКИЕ ТЕХНОЛОГИИ, Самарский трансформатор).

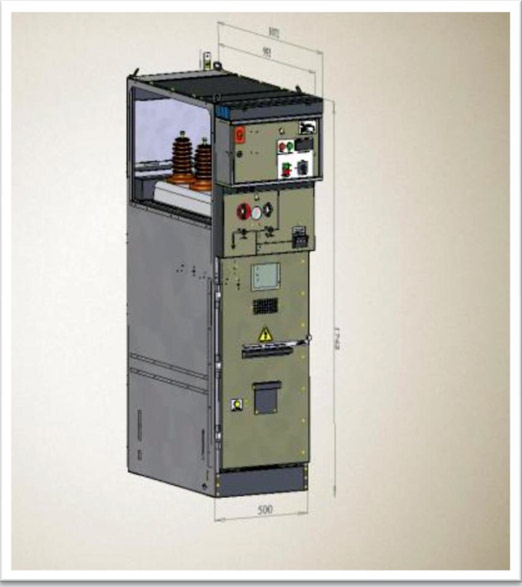

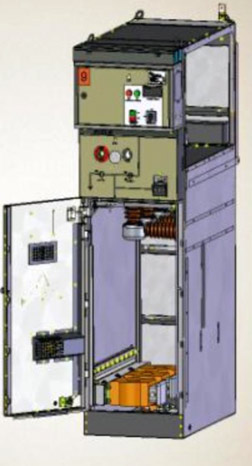

РУ СТ 20 «Город» -компоновка

Технические характеристики РУ СТ 20


Наименование параметра

Значение параметра

Номинальное напряжение, кВ

20

Наибольшее рабочее напряжение кВ

24

Номинальный ток главных цепей, А

630

Номинальный ток сборных шин, А

630

Ток термической стойкости, в течении 1 с, кА

16

Номинальный ток
электродинамической стойкости, кА

31,5



РУ СТ 20


Наименование показателя классификации

Исполнение

Уровень изоляции по ГОСТ 1516.3

Нормальная

Вид изоляции

Воздушная

Наличие изоляции токоведущих частей

С изолированными шинами; с неизолированными шинами

Вид линейных высоковольтных подсоединений

Кабельные; шинные; воздушные

Условия обслуживания

Одностороннее

Степень защиты по ГОСТ 14254

IP68 для бака выключателя нагрузки IP30 для приводных механизмов IP30 для отсека сборных шин IP30 для кабельного отсека IP30 для отсека вторичных цепей

Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединения

С выключателями высокого напряжения; С разъемными контактными соединениями; С разрядниками или ОПН С шинными вводами сверху; С кабельными вводами снизу в шкафу; С силовыми предохранителями; Со статическими конденсаторами; Со вспомогательным оборудованием и аппаратурой; Комбинированные.

Вид управления

Местное, дистанционное

Вид поставки

Отдельными шкафами или блоками (по 2 шкафа)
