Электрооборудование электрических сетей зданий

Вводно-распределительные устройства (ВРУ) устанавливают в зданиях в местах ввода внешних распределительных сетей; они предназначены для присоединения к ним внутренних электрических сетей зданий. Схемы ВРУ состоят из сравнительно ограниченного числа элементов: один или два рубильника или переключатели с предохранителями, один или два автоматических выключателя или два контактора с аппаратурой АВР, а также аппаратура измерения или учета. Номинальные токи вводной части ВРУ обычно 250, 400, 630 А и в крупных зданиях 1000 А.и более, распределительной части - 16, 25, 40, 63, 100 и 250 А. Для распределительной части типичны сборки групп автоматических выключателей или предохранителей, сборки с аппаратурой учета. Выполняются ВРУ в виде щитов одностороннего или двухстороннего обслуживания, которые собирают из панелей или шкафов. ВРУ поставляются отдельными шкафами или блоками в соответствии с опросным листом, заполненным заказчиком.
Электропроводки в жилых, а также общественных зданиях выполняют в основном незащищенными изолированными установочными проводами с алюминиевыми жилами, защищенными проводами, а также кабелями АНРГ, АВРГ, АВВГ. Основные характеристики установочных проводов, а также области их применения приведены в табл. 1.
Провода с медными жилами применяют только во взрывоопасных помещениях, зрительных залах при числе мест 800 и более. Кроме того, провода с медными жилами применяют для проводок в помещениях прачечных и химчисток.
Защита проводок внутри жилых и общественных зданий от токов коротких замыканий обеспечивается плавкими предохранителями и автоматическими воздушными выключателями. Силовые электроприемники, кроме того, защищаются от перегрузок с помощью тепловых реле, встроенных в магнитные пускатели. Основные технические характеристики предохранителей ПР-2, ПН-2 и НПН, наиболее широко применяемых в электрических сетях зданий, приведены в табл. 2. На рис. 1. показаны усредненные времятоковые характеристики серии ПН-2.
Таблица 1. Характеристика и области применения алюминиевых установочных проводов


Марка

Краткая характеристика

Сечение, мм2

Номинальное напряжение, В

Область применения

АПВ

Одножильный, с поливинилхлоридной изоляцией

2,5-120

380; 660

Прокладка в трубах, пустотах несгораемых конструкций,
коробах, плинтусах, на лотках

АППВС

Двух- или трехжильный
плоский, с поливинилхлорид
ной изоляцией

2,5-6

380

Скрытая прокладка под штукатуркой, а также в осветительных сетях для прокладки в
каналах и замоноличивания в
строительные конструкции

АППВ

Двух- или трехжильный
плоский с разделительной
пленкой, с поливинилхлорид
ной изоляцией

2,5-6

380; 660

Открытая прокладка по не
сгораемым конструкциям, а
также при замоноличивании в
строительные конструкции

АПН

Одно-, двух- и трехжильный, с найритовой резиновой изоляцией

2,5-4 и одножильный
2,5-6

380; 660

Скрытая прокладка под штукатуркой; открытая прокладка
приклеиванием

АПРВ

Одножильный, с резиновой
изоляцией в поливинилхлоридной оболочке

2,5-6

660

Открытая прокладка на роликах, прокладка в трубах и
коробах

АПРТО

Одно-, двух-, трех- и четырехжильные, с резиновой изоляцией и хлопчатобумажной
пропитанной оплеткой

2,5-400
2,5-120

660

Прокладка в стальных тру
бах

АПП

Одножильный, с изоляцией
из полиэтилена

2,5-35

660

Прокладка в трубах из трудносгораемого материала и в каналах строительных конструкций

АППР

Одно- и двухжильный, с
резиновой изоляцией понижен
ной горючести

2,5-4

660

Прокладка по деревянным
основаниям

АПРН

Одножильный, с резиновой
изоляцией в хлоропреновой
оболочке пониженной горю
чести

2,5-95

660

Прокладка в трубах, каналах
строительных конструкций, в
наружных установках

Автоматические воздушные выключатели являются более совершенными аппаратами защиты по сравнению с плавкими предохранителями. Автоматические выключатели могут снабжаться тепловыми, электромагнитными или комбинированными расцепителями. Автоматические выключатели серии А37 широко применяются для установки на ВРУ и распределительных щитах. В табл. 3 приведены основные технические характеристики трехполюсных автоматических выключателей серии А37 переменного тока напряжением до 380 В, частотой 50 Гц с электромагнитными и тепловыми расцепителями, а на рис. 2 — защитные характеристики тепловых расцепителей автоматических выключателей этой серии.
Таблица 2. Технические характеристики плавких предохранителей


Тип
предохранителя

Номинальный ток патрона, А

Номинальный ток плавкой вставки, А

Конструкция патрона

Предельный отключаемый ток при 500 В, кА

ПР-2

15 60 100 200 350 600 1000

6, 10, 15
15, 20, 25, 35, 45, 60 60, 80, 100
100, 125, 160, 200 200, 225, 250, 300, 350 350, 450, 500, 600 600, 700, 850, 1000

Разборный без наполнителя

-

ПН-2-100

100

30, 40, 50, 60, 100

Разборный с наполнителем

50

ПН-2-250

250

80, 100, 120, 150, 200, 250

40

ПН-2-400

400

200, 250, 300, 350, 400

25

ПН-2-600

600

300, 400, 500, 600

25

ПН-2-1000

1000

500, 600, 750, 800, 1000

10

НПН-15 НПН-60м

15 60

6, 10, 15
20, 25, 35, 45, 60

Неразборный с наполнителем

-

времятоковые характеристики предохранителей ПН2
Рис. 1. Усредненные времятоковые характеристики предохранителей ПН2

Защитные характеристики тепловых расцепителей автоматического выключателя
Рис. 2. Защитные характеристики тепловых расцепителей автоматического выключателя А37 в трехполюсном исполнении (выключатель 1-й величины с тепловыми расцепителями на ток 100, 125 и 160 А)

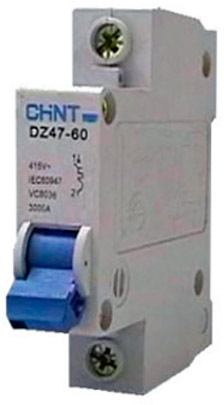

автоматический выключатель

Автоматические выключатели серии АЕ20 также широко применяются во внутридомовом электроснабжении. Их технические характеристики приведены в табл. 4, а защитные характеристики — на рис. 3.
В обозначениях типоисполнения автоматических выключателей серии АЕ20 буква Н обозначает наличие регулировки в пределах от 0,9 до 1,15 номинального тока расцепителя, без температурной компенсации; буква Р — расцепитель имеет регулировку в тех же пределах, но с температурной компенсацией.

Кроме выключателей серий АЕ20 и А37 применяются двух- и трехполюсные выключатели серии АП-50 с электромагнитными и тепловыми расцепителями, регулируемыми в пределах (0,6— 1)/ном на номинальные токи 1,6; 2,5; 4; 6,3; 10; 16; 25; 40 и 50 А, а также однополюсные автоматические выключатели серии АБ-25М с тепловыми расцепителями на номинальные токи 15, 20 и 25 А.
Составным элементом электрических сетей внутри зданий являются распредели-

Защитные характеристики выключателей
Рис. 3. Защитные характеристики выключателей серии АЕ20 с комбинированными
расцепителями: а — с температурной компенсацией; б — без компенсации
тельные пункты и щитки, которые подразделяются:
а)        по типам аппаратов на отходящих линиях — с предохранителями или автоматическими выключателями;
б)        по схемам электрических соединений — для четырех, трех- или двухпроводных отходящих линий, с вводными или без вводных аппаратов;
в)        по способу установки — навесные и напольные.
В жилых зданиях применяют щитки:
а)        этажные (лестничные) защитные с аппаратурой защиты вводов в квартиры;
б)        этажные (лестничные) учетные с аппаратурой защиты групповых линий квартир, счетчиками и пакетными выключателями, устанавливаемыми перед счетчиками;
в) квартирные с аппаратурой защиты групп и счетчиками.
щиток ШЛС-4
Рис. 4. Этажный щиток типа ШЛС-4: 1 — выключатель автоматический АЕ10; 2 — выключатель автоматический АП-50; 3 — розетка; 4 — счетчик однофазный
Таблица 3. Основные технические характеристики трехполюсных автоматических выключателей серии А37 переменного тока напряжением 380 В


Тип выключателя

/ ном

/ уставки расцепителя

Предельная коммутационная способность, ударный ток КЗ, кА

выключателя, А

электро-
магнитного рас-цепителя, А

теплового рас- цепителя, А

теплового, А

электро-
магнитного, А

АЭ716ФУЗ

160

160

16

18

630

5,5







20

23

630

10







25

29

630

15







32

37

630

20







40

46

630

20







50

58

630

25







63

73

630

25







80

92

630

25







100

115

630

25







125

144

630

25







160

184

630

25

А3726ФУЭ

250

250

160

184

2500

35







200

230

2500

34







250

288

2500

35





630

500

575

5000

50







630

725

6300

50

Перечисленные виды щитков выпускаются монтажными и строительными организациями. Номенклатура выпускаемых щитков широка. Отметим, что в Москве наибольшее распространение получил этажный щиток ЩЛС-4, устанавливаемый в нишах стеновых панелей. Общий вид щитка ЩЛС-4 показан на рис. 4. В качестве квартирных применяют щитки ЩУН (для установки в нише) и ЩУС (для установки на стене). В зданиях коммунально-бытового назначения наиболее распространены распределительные пункты серий ПР9000, ПР11, ПР21, ПР24, силовые распределительные пункты серии СУ9500 и групповые распределительные (пункты) щитки серии СУ9400, осветительные щитки серий ОЩ, ОЩВ, ЩО, ЩОА и УОЩВ. Для силовых электроустановок применяют шкафы станций управления ШСУ и ШУ, в которых на заводах по заказным схемам встраивается соответствующая аппаратура.
Таблица 4. Основные технические характеристики трехполюсных автоматических выключателей серии АЕ20 переменного тока напряжением 380 В


Тип выключателя

I

Типоиспол- нение выключателя

I ном теплового расцепителя, А

Допустимый ударный ток КЗ одноразовой коммутационной способности, к А

Коммутационная способность

ном

ударный ток КЗ, кА

действующее
значение тока КЗ, кА

АЕ2010

10

АЕ2016-10

0,32; 0,4; 0,5

Не ограничен

5

3





АЕ2016-20

0,6; 0,8; 1; 1,25; 1,6
2; 2,5; 3,2; 4; 5; 6

То же

5

3





АЕ2016-10Н

» »

1,5

0,9





АЕ2016-20Н

8; 10

» »

2

1,2

АЕ2030

25

АЕ2036-10

0,6; 0,8; 1

10

5

3





АЕ2036-20

1,25; 1,6

10

5

3





АЕ2036-30

2; 2,5; 3,2

10

2,5

1,6





АЕ2036-40

4; 5; 6; 8

10

2,5

1,6





АЕ2036-10Р

10; 12,5

10

5

3





АЕ2036-20Р

16; 20; 25

10

5

3





АЕ2036-30Р

Нет

10

3,5

2





АЕ2036-40Р

Нет

10

3,5

2

АЕ2040

63

АЕ2046-10

10; 12,5

10

3,5

2





АЕ2046-20

Нет

10

3,5

2





АЕ2046-30

Нет

10

3,5

2





АЕ2046-40

Нет

10

3,5

2





АЕ2046-10Р

16; 20; 25

10

5

3





АЕ2046-20Р

32; 40; 50

16

10

6





АЕ2046-30Р

63

-

10

6





АЕ2046-40Р

Нет



10

6

АЕ2050

100

АЕ2056-10

16; 20; 25

10

5

3





АЕ2056-20

16; 20; 25

5

3





АЕ2056-30

16; 20; 25

5

3





АЕ2056-40

32; 40

25

10

6





АЕ2056-10Р

32; 40

25

10

6





АЕ2056-20Р

50; 63

25

10

6





АЕ2056-30Р

80; 100

25

16

9





АЕ2056-40Р

Нет

-

16

9

Расчеты электрических сетей жилых и общественных зданий проводят с учетом следующих положений:
провода не должны перегреваться сверх допустимой температуры при прохождении расчетного тока нагрузки;
отклонения напряжения на зажимах электроприемников должны находиться в допустимых пределах по ГОСТ 13109 — 67* «Нормы качества электрической энергии у ее приемников, присоединенных к электрическим сетям общего назначения» с изменениями 1979 г.;
снижения напряжения, вызванные кратковременными изменениями нагрузок, например включением короткозамкнутых асинхронных электродвигателей, не должны превышать значений, установленных указанным ГОСТ, и вызывать нарушения работы действующих электроприемников;
механическая прочность проводов должна быть не ниже допустимой для данного вида электропроводки;
при выборе схемы и расчетах питающей сети целесообразно учитывать экономические факторы, характеризующиеся наименьшими приведенными затратами;
распределение допустимых потерь напряжения по участкам внутренней сети целесообразно производить из условия наименьших затрат проводниковых материалов;
аппараты защиты должны обеспечивать защиту всех участков сети от коротких замыканий, а в некоторых случаях, предусмотренных ПУЭ, и от перегрузки. Кроме того, эти аппараты не должны срабатывать при кратковременных повышениях токов нагрузки, возможных при нормальных режимах работы сети, например при включении короткозамкнутых электродвигателей, электромагнитов клапанов противопожарных устройств и т. д. Аппараты защиты должны по возможности работать избирательно, т. е. обеспечивать селективное отключение поврежденного участка.
Выбор видов проводки, способов прокладки и типов проводов производится в соответствии с требованиями ПУЭ. Прокладка питающих сетей от ВРУ осуществляется, как правило, по техническому подполью или подвалу открыто в тонкостенных металлических или винипластовых трубах, а также в коробах и лотках. Трубы и лотки в зависимости от конструкции здания крепят к стенам на скобах или кронштейнах или подвешивают к перекрытиям. Ответвления в трубных проводках выполняют в металлических ответвительных коробках или протяжных ящиках. Трубы соединяют на муфтах или манжетах; допускаются сварные соединения.
При большом числе прокладываемых труб их целесообразно монтировать пакетами, изготовленными в заводских условиях.
Подъем проводов линий (стояков) на этажи осуществляется скрыто в каналах стен лестничной клетки или поэтажных коридоров. Не разрешается совместная прокладка в общем канале сетей сильных и слабых токов. В крупнопанельных и крупноблочных зданиях каналы для подъема электрических сетей выполняют в специальных бетонных электроблоках или электропанелях.
При установке светильников на промежуточных площадках в лестничной клетке провода для их питания прокладывают скрыто под штукатуркой или замоноличивают в стене и потолке.
Способы скрытой проводки групповой сети в квартирах, поэтажных коридорах, вестибюлях и других сухих помещениях жилых домов выбирают в зависимости от конструкций стен, перегородок, перекрытий и полов. В кирпичных и шлакоблочных оштукатуренных стенах проводка выполняется проводами марки АППВС непосредственно под слоем штукатурки. В стенах из крупных бетонных блоков проводка выполняется в швах между блоками.
В гипсобетонных сборных стенах и перегородках из отдельных плит провода прокладывают в бороздах, выполненных при изготовлении плит, с заделкой провода штукатурным или гипсовым раствором. В перекрытиях из сборных многопустотных железобетонных плит провода укладывают в пустотах или в неметаллических трубах, уложенных поверх плит перекрытия в подготовке пола.
В последние годы получили распространение специальные электрические плинтусы. При этом в плинтусах можно проложить скрыто не только провода освещения и розеток, но и сети телефона, телевидения и радиотрансляции.
В современных общественных зданиях питающие линии, как правило, выполняют сменяемыми: а) открыто — в винипластовых трубах, коробах из несгораемых материалов, а также небронированными кабелями; б) скрыто — в каналах строительных конструкций без труб или в пластмассовых трубах.
Групповые сети электрического освещения должны выполняться скрытыми сменяемыми в каналах и пустотах или в пластмассовых трубах. В общественных зданиях часто применяют подвесные потолки, за которыми прокладывают электротехнические коммуникации.
Области применения установочных проводов приведены в табл. 1.
