Классификация и область применения кабельных муфт

Муфты для силовых кабелей (ГОСТ 13781.0-86) делятся на типы, приведенные в табл. Там же указаны области их применения.

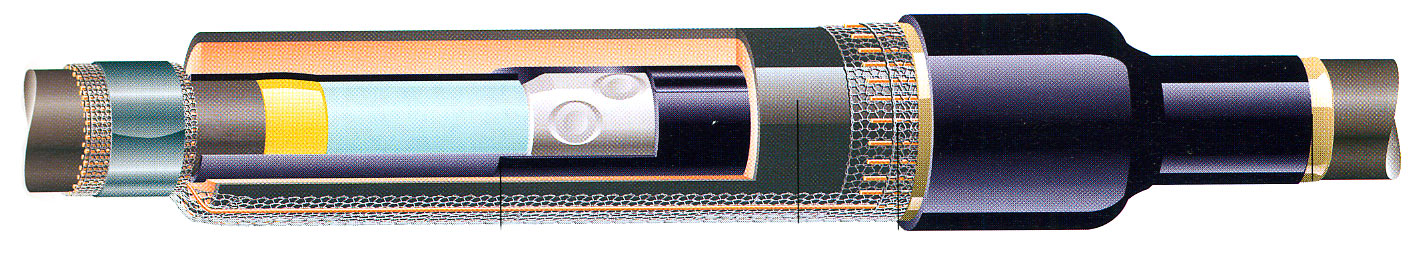

соединительная муфта

Типы и области применения кабельных муфт


Обозначение типа

Наименование

Область применения

С

Муфта соединительная

Для соединения кабелей, проложенных на трассах с разностью уровней, не превышающей указанную в ГОСТе на кабели силовые с пропитанной бумажной изоляцией (см. табл. 13.8)

О

Муфта ответвительная

Для присоединения распределительных кабельных линий к магистральной кабельной линии

Ст

Муфта стопорная

Для соединения кабелей, проложенных на трассах с разностью уровней, превышающей указанную в табл. 13.8, а также для соединения кабелей, имеющих вязкую пропитанную изоляцию, с кабелями, имеющими обедненно-пропитанную изоляцию и изоляцию, пропитанную нестекающим составом

СтП

Муфта стопорная переходная

Для соединения кабелей, имеющих вязкую пропитанную изоляцию в общей металлической оболочке с кабелями, имеющими обедненно-пропитанную изоляцию или изоляцию, пропитанную нестекающим составом, и отдельные металлические оболочки

КН

Муфта концевая наружной установки

Для оконцевания кабеля на открытом воздухе

КМ

Муфта концевая мачтовая

Для оконцевания кабеля на открытом воздухе при переходе на воздушную линию электропередачи

КВ

Муфта концевая (заделка) внутренней установки

Для оконцевания кабеля внутри помещения
