Прокладка кабельной линии в траншее

Прокладка кабельной линии в траншее состоит из следующих основных операций: рытье траншеи, доставка, раскатка и размещение кабелей в траншее; соединение жил кабелей; монтаж соединительной кабельной муфты; защита кабеля от механических повреждений и засыпка траншеи; концевая заделка кабеля.
Кабели доставляют к месту укладки в барабанах на специальных кабельных транспортерах или автомашинах, оборудованных устройством для их погрузки, транспортировки и выгрузки.
Выгружать барабан с кабелем надо осторожно, чтобы не повредить кабель и не травмировать работающих. Категорически запрещается сбрасывать барабаны с кабелем с автомашин или кабельных транспортеров. Кабель выгружают на максимально близком расстоянии от места раскатки, но так, чтобы он не мешал движению рабочих и не мог упасть в траншею,
Существует два способа механизированной раскатки кабеля при прокладке его в траншее: с движущегося барабана с кабелем вдоль траншеи   или с неподвижно установленного барабана с кабелем на одном из концов трассы или в месте окончания его строительной длины на трассе.
Первый способ применяют во всех случаях, когда механизм (транспортер, автомобиль, трубоукладчик, передвигаемые трактором сани) может свободно передвигаться вдоль трассы и когда в траншее нет препятствий, требующих протяжки через них кабеля (например, поперечные подземные сооружения). Рабочие при этом способе передвигаются вслед за механизмом по дну или бровке траншеи, принимают сматываемый с барабана кабель и укладывают его на дно траншеи. В тех случаях, когда такой способ раскатки кабеля применить нельзя, раскатку кабеля производят с барабана, установленного в конце траншеи или на трассе. Раскатку выполняют в этом случае по роликам тяжением кабеля тросом с помощью приводной лебедки или ручной лебёдки, или автомобилем.
Раскатка кабеля с трубоукладчика

Раскатка кабеля с трубоукладчика с применением специальной траверсы

Раскатку кабеля и укладку его в траншее при помощи лебёдки с тросом и раскаточных роликов выполняют следующим образом. Сматывают трос с барабана лебедки и к его концу крепят конец кабеля при помощи проволочного чулка (закрепляемого на оболочке кабеля) или кабельного зажима (с захватом за токопроводящие жилы кабеля). Затем, расставив по дну траншеи раскаточные ролики, приводят в движение барабан лебедки, при этом трос наматывается на барабан и протаскивает кабель по роликам на требуемое расстояние, после чего кабель снимают с роликов и укладывают на дно траншеи, а ролики удаляют.
При засыпке кабельных траншей применяют бульдозеры, катки и трамбовки.
Для механизации прокладки кабелей в траншеях, каналах, галереях, в закрытых помещениях применяют комплекс УКПК.
В комплекс УКПК входят четыре приводных протяжных устройства; десять линейных роликов, пять универсальных обводных устройств, а также (не показанные на рис. 2) пятьдесят приспособлений для линейной раскатки кабеля (модернизированных); шесть приспособлений для направления кабеля напряжением до 10 кВ в трубы; два безосевых кабельных домкрата; два проволочных чулка  и два концевых кабельных захвата.
Индивидуальный привод ПИК-4У оснащают электродвигателем (при наличии электропитания на трассе) или двигателем внутреннего сгорания. Эти протяжные устройства размещают на трассе так, чтобы равномерно распределить тяговое усилие по длине протягиваемого кабеля.
Универсальный комплекс УКПК
Технические характеристики комплекса УКПК:

Наибольшая длина трассы прокладки, м

600

Количество приводов индивидуальных для
тяжения кабелей ПИК-4У при длине трасы:
до 200 м

1

Грузоподъёмность, кг

2000

Наибольшие размеры транспортируемого
оборудования, мм

3600x1600x2800

Габариты (длина × ширина × высота), мм:



передней отсоединяемой части тележки

934x2000x1100

задней части тележки

1217x2000x1100

Масса, кг

238

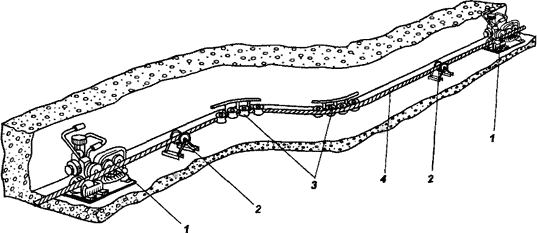

Универсальный комплекс УКПК: 1 — индивидуальный привод ПИК-4У; 2 — линейные распорные ролики (модернизированные); 3 — универсальное обводное устройство; 4 — прокладываемый кабель

На сложных трассах с многими поворотами и резкими перепадами высотных отметок используют комплект протяжных устройств с автономным приводом ПИК-4У. Привод ПИК-4У оснащен двумя сменными приводами: бензомоторным — для работы на открытом воздухе; электрическим — для работы в закрытых помещениях. Если длина трассы не превышает 180 м и имеет один угол поворота, используют одно устройство; при длине трассы 200...300 м с поворотами применяют два привода, а при длине трассы 500 м с поворотами — три-четыре привода. Кабели напряжением до 1000 В защищают там, где возможны механические повреждения: в местах частых раскопок, в местах перехода через улицы, дороги, вдоль проезжей части. Кабели напряжением выше 1000 В защищают от механических повреждений красным кирпичом или бетонными плитами на всем протяжении трассы.

Индивидуальный привод ПИК-4У
Индивидуальный привод ПИК-4У для тяжения кабеля
: а — общий вид; б — вид сбоку
1 — двигатель; 2 — редуктор; 3 — прижимное устройство; 4 — движитель; 5 — направляющие; 6 — ролик; 7 — лебедка; 8 — рама; 9 — стойка; 10 — кабель


Наибольшее тяговое усилие, кН

3,5

Скорость тяжения кабеля, м/мин

До 35

Наибольший диаметр наружной



оболочки протягиваемого кабеля, мм

70

Наибольшее сжимающее усилие



на кабеле при протяжке, кН

4

Двигатель

Бензомоторный
мотопилы «Дружба-4»
или «Урал», или электрической шлифовальной машины

Габариты (длина × ширина × высота)



без двигателя, мм

1100x520x405

Масса (без двигателя и



переносной лебедки),кг

60
