Приспособление для стяжки коробов

На практике довольно часто случается, что короба, поступающие с завода-изготовителя на склад управления или на объекты монтажа, имеют деформацию поперечного сечения (в отдельных местах угол между днищем короба и боковой стенкой превышает 90°). Это делает затруднительным или вообще невозможным закрытие коробов крышками. В таких случаях может применяться приспособление для стяжки коробов, разработанное в компании "Южмонтажавтоматика". Основными деталями приспособления   являются штырь 1 и рычаг 5. К штырю на подвижном хомуте 2 крепится направляющая 3 с упором 4. В направляющей сделан паз для вертикального перемещения болта упора. Короб зажимается между штырем, направляющей и упором, нажатием на рычаг производится его стяжка.

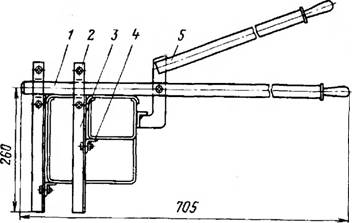

Приспособление для стяжки коробов: 1 — штырь; 2 - хомут; 3 - направляющая; 4 — упор; 5 — рычаг
Приспособление для стяжки коробов
Приспособление обеспечивает стяжку коробов ПГ-100, ПГ-150 и ПГ-200 (на рисунке показаны два варианта применения приспособления: для стяжки коробов ПГ-100 и ПГ-200). Масса приспособления — 3,6 кг.
