Подъемники для электромонтажных работ

Для монтажа магистральных, распределительных, троллейных и осветительных шинопроводов целесообразно применять подъемник ПТ-7,2, смонтированный на электропогрузчике ЭП-201-28, или специализированную мастерскую с автобашней АБ-2, смонтированную на шасси автомобиля (рис. 1).
мастерская МЭ-АП с автобашней АБ-2
Рис. 1. Специализированная мастерская МЭ-АП с автобашней АБ-2, смонтированная на шасси автомобиля

При работе на высоте более 13 м, если позволяют производственные условия, применяют самоходные телескопические вышки, смонтированные на шасси автомобиля (рис. 2) или трактора (рис. 3).
Телескопические вышки

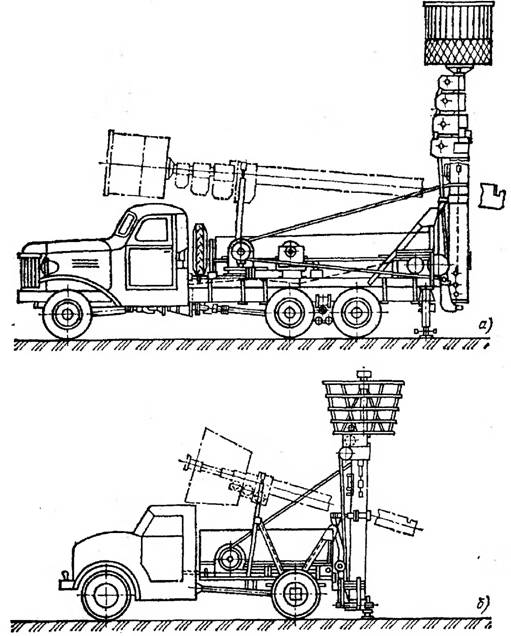

Рис. 2, Телескопические вышки на автомашинах: а — вышка ВИ-23А на ЗИЛ-164; б — вышка ВИ-15А на ГАЗ-Б1А

Телескопическая вышка ВТ-26м

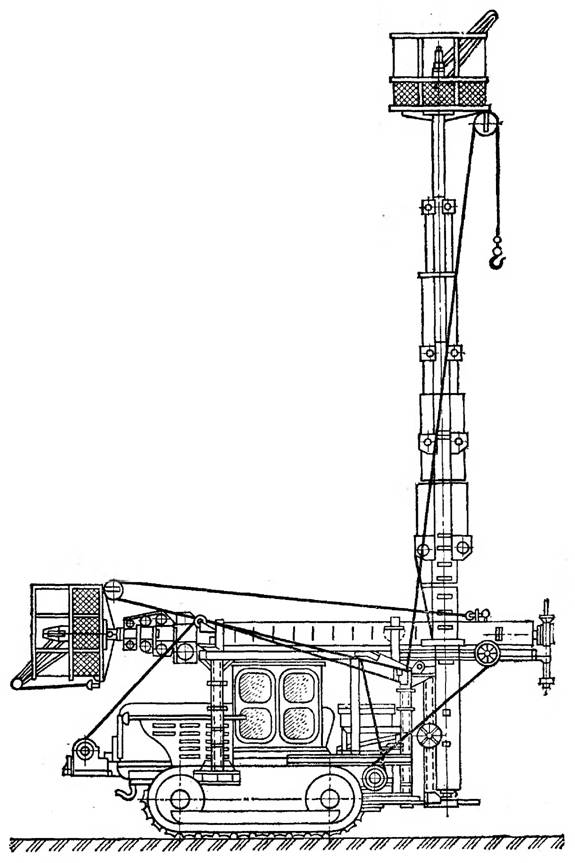

Рис. 3. Телескопическая вышка ВТ-26м, смонтированная на шасси трактора ЧТЗ-100

Для создания безопасных условий труда на высотах от 5 до 8,5 м следует применять телескопический подъемник «Темп-7», а для работы на высотах до 12 м — гидравлический телескопический подъемник ПТГ-12 (рис. 4) или выдвижные самоходные подмости ПВС-8 или ПВС-12 (рис. 5). Для обеспечения безопасности работ в электротехнических зонах Б2, Б3, В и Г вследствие постоянного перемещения рабочего места вдоль фронта работ на высотах до 7,5 м следует применять вышку Ш2СВ-6, а до 18 м — Ш2СВ-18. Особенностью этих вышек является возможность легко перемещать люльку вместе с рабочим, инструментами и материалами вдоль оси, при этом обходить выступающие строительные конструкции.

Телескопический гидравлический подъемник ПТГ-12
Рис. 4. Телескопический гидравлический подъемник ПТГ-12

самоходные подмости ПВС-12

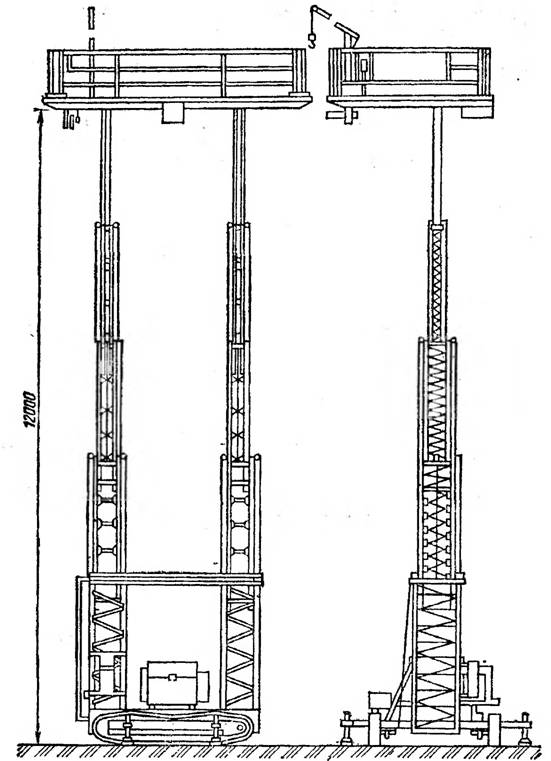

Рис. 5, Выдвижные самоходные подмости ПВС-12

Для обеспечения безопасности электромонтажных работ на высоте более 8 м следует применять автогидроподъемники, как наиболее удобное средство подмащивания, имеющее гидравлический привод стрел (мачт). В табл. 1 приведены характеристики автогидроподъемников, выпускаемые машиностроительными заводами.
Таблица 1. Технические характеристики автогидроподъемников


Техническая характеристика

АГП-12

АГП-18

АГП-2203

АГП-28

Шасси автомобиля

ГАЗ-53А

ГАЗ-53А

ЗИЛ-130ГЯ

ЗИЛ-133П

Грузоподъемность монтажных лебедок, кг

200

350

300

300

Наибольшая высота подъема монтажных люлек, м

12

18

22

28

Наибольший вылет люлек от оси автогидроподъемника, м

9

9.6

10,6

13,5

Угол поворота стрелы,

360

360

360

360

град.
Скорость передвижения автогидроподъемника по шоссе, км/ч

60

60

60

60

Габариты, м: длина ширина

8

9,98

11,84

13,28

2,65

2.5

2,6

2,6

высота

3,32

3,4

3.6

3,78

Масса АГП (с автомобилем), т

6,05

7,2

9,2

15

Примечание: В настоящее время промышленность выпустила автогидроподъемник (АГП-2802) с наибольшей высотой подъема монтажных люлек 28 м на шасси автомобиля «КамАЗ».

Автогидроподъемник АГП-22 предназначен для подъема на высоту 22 м двух рабочих с материалами и инструментами, что позволяет производить электромонтажные работы в электротехнических зонах Л, Лч,  расположенных в межферменном пространстве, с перемещением рабочего места электромонтажника на высоте. На рис. 6 приведена схема зоны обслуживания гидравлического подъемника АГП-22, а на рис. 7 показаны рабочие зоны электромонтажника, работающего в люльке автогидроподъемника с учетом зон досягаемости его рук. Рабочие зоны делятся на верхнюю неудобную /, верхнюю менее удобную 2, удобную 3, нижнюю менее удобную 4 и нижнюю неудобную 5. Аналогичны зоны досягаемости рук: а — оптимальная рабочая; б — менее удобная при фиксированном положении ног; в — неудобная. На рисунке не показан предохранительный пояс, которым электромонтажник обязан пристегиваться к перилам люльки.
зоны обслуживания гидравлического подъемника АГП-22
Рис. 6. Схема зоны обслуживания гидравлического подъемника АГП-22

Классическим вариантом организации безопасной работы на высоте в электротехнических зонах, указанных выше, является размещение рабочих мест на мостиках обслуживания (рис. 8), полностью исключающих необходимость использования средств подмащивания. На мостиках обслуживания размещаются инструменты и приспособления, изделия и материалы, необходимые для производства электромонтажных работ.
Рабочие зоны при монтаже светильников
Рис. 8. Рабочие зоны при монтаже светильников на мостиках обслуживания: 1  — удобная зона; 2 — менее удобная зона; 2 — неудобная зона

Инженеры ГПП электромонтажных организаций обязаны иметь постоянную связь с проектными институтами для контроля за проектным решением безопасности электромонтажных работ на высоте, закладываемого на стадии рабочего проектирования.

Рабочие зурны электромонтажника при работе в люльке автогидроподъемника

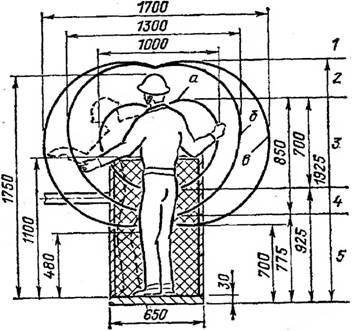

Рис. 7. Рабочие зурны электромонтажника при работе в люльке автогидроподъемника

подвесная люлька для производства электромонтажных работ
Рис. 9. Инвентарная подвесная люлька для производства электромонтажных работ с мостового крана

При наличии в строящихся промышленных зданиях и сооружениях мостовых кранов или кран-балок необходимо предусматривать в ППР использование кранов и кран-балок в обеспечении безопасности производства электромонтажных работ. Работы с этих механизмов должны производиться с применением настилов, крановых вышек, люлек и инвентарных площадок. На рис. 9 показано рабочее место электромонтажников при монтаже троллейных линий с инвентарной подвесной люльки. Мостовой кран 5 передвигают с подключением электропитания по временной схеме. Сварочный аппарат размещается на мосту крана.
Инвентарная площадка, устанавливаемая на тележке мостового крана

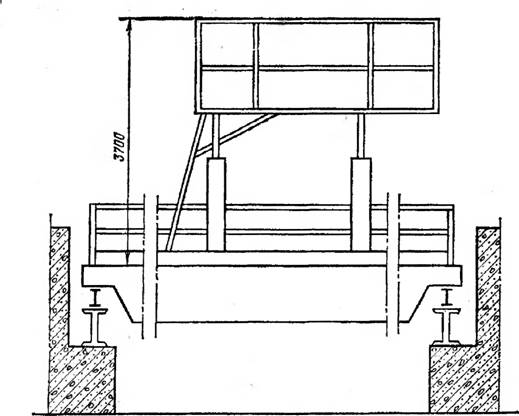

Рис. 10. Инвентарная площадка, устанавливаемая на тележке мостового крана
В люльке 1 расположен ящик с инструментом, а под люлькой установлен кронштейн 3 с электролебедкой 4 грузоподъемностью 250 кг. Лебедка предназначена для подъема материалов 2, оборудования, изделий и т. д.
Для выполнения электромонтажных работ в межферменном пространстве на высоте от 1,5 до 8 м от уровня головки рельса подкранового пути в целях безопасности следует применять телескопическую катучую крановую вышку ВТКК   или специальную инвентарную площадку (рис. 10), установленную на тележку мостового крана грузоподъемностью от 10 до 100 т. Площадка имеет телескопическое подъемное устройство, что позволяет менять высоту рабочего места от 1,5 до 2,7 м от уровня основания тележки. Грузоподъемность инвентарной площадки 400 кг, габариты 1800X1800X3700 мм, масса 200 кг.
*При отсутствии мостового крана инвентарную площадку можно устанавливать на инвентарные передвижные подмости.

Подвесная люлька ЛОН-32-120
Рис. 11. Подвесная люлька ЛОН-32-120
приспособления для работы с инструментами при расположении рабочего места на высоте
Рис. 12. Специальные приспособления для работы с инструментами при расположении рабочего места на высоте:

а — ударная пиротехническая колонка; б — электродрель, укрепленная на стойке с винтовым домкратом; в — стремянка-штатив с устройством для закрепления электрифицированного, пневматического и пиротехнического инструмента; 1 — пиротехническая колонка; 2 — узел поворота и амортизации головки: 3 — штанга; 4 — муфта; 5 — подпятник;  6 — сверло; 7 — электродрель; 8 — держатель; 9 — выключатель; 10 — винтовой домктрат

Для обеспечения монтажа вертикальных магистралей электрических сетей с учетом безопасного производства работ на высоте следует применять подвесные люльки типа ЛОС-100-120 или ЛОН-32-120 (рис. 11) и др. Запрещается производить с люлек сварочные работы.  Технологические процессы электромонтажных работ требуют применения различных инструментов, приспособлений и других средств малой механизации, особенно при расположении рабочего места на высоте. Для более удобного и безопасного расположения средств малой механизации на рабочем месте и использования их в работе применяют специальные приспособления, как показано на рис. 12.
