Инструмент для опрессовки наконечников

Для опрессовки наконечников применяют ручной механический и гидравлический инструмент (рис. 1). Описание прессов с электрическим приводом, а также порохового инструмента изложено в разделе.
К ручным механическим пресс-клещам и прессам относятся ПК-1м, ПК-3 и РМП-7м. Пресс-клещи ПК-1м К рис. 1, а) используют для опрессовки алюминиевых наконечников и соединительных гильз на жилах проводов и кабелей сечением 16  — 35 мм2, а также гильз ГАО-5,6 и ГАО-8. Максимальная рабочая сила на пуансоне пресс-клещей 14 кН, на ручках 300 Н. Пресс-клещи укомплектовывают четырьмя матрицами и двумя пуансонами, которые поставляют комплектно с ними в футляре. Габариты футляра 590x190x30 мм, пресс-клещей 530X140 X 52 мм. Масса футляра с пресс-клещами и инструментом 8 кг.
Пресс-клещи состоят из двух ручек /, блокирующего устройства 2, двух рычагов 4, 8. Матрицу 5 и пуансон 6 устанавливают в ложе рычагов и закрепляют винтами 3, 7. Блокирующее устройство в процессе работы не допускает возврата ручек до тех пор, пока не будет закончена опрессовка на требуемую глубину. Окончание опрессовки определяют по соприкосновению заплечиков пуансона и матрицы и по возможности возврата рукояток клещей в начальное (открытое) положение.
Ручные механические пресс-клещи и прессы

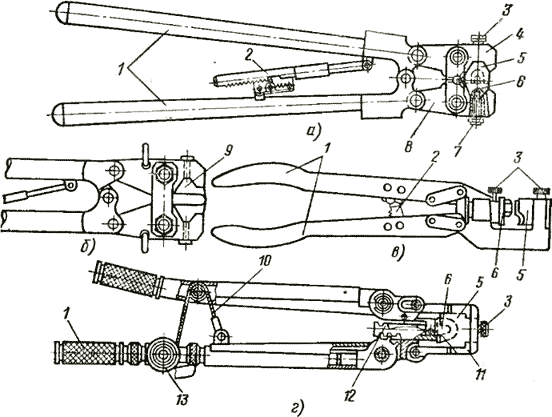

Рис. 1. Ручные механические пресс-клещи и прессы:
а   —  пресс-клещи ПК-1м; б   —  установка ножей на пресс-клещах ПК-1м; в   —  пресс-клещи ПК-3: г   —  пресс РМП-7м; 1   —  ручки; 2   —  блокировка; 3, 7   —   щиты крепления пуансона и матрицы; 4. в  — рычаги; 5   —  матрица; б   — пуансон; 9   —  нож для перекусывания прибыли при термитной сварке; 10   —  трос; 11   —  скоба; 12  —  рейка; 13   —  барабан

Пресс-клещи ПК-1м укомплектовывают специальными ножами для перекусывания проводов и прибыли при термитной сварке жил (рис. 1,6). В настоящее время вместо пресс-клещей ПК-1м создаются более совершенные пресс-клещи ПК-4.

Пресс-клещи ПК-3 (рис. 1,в) используют для опрессовки алюминиевых жил гильзами ГАО-4,5 и ГАО-6, медных жил сечением 4  — б мм2 наконечниками и гильзами ГМ, оконцевания медных жил сечением 1,5  — 2,5 мм2 кольцевыми наконечниками. Пресс-клещи ПК-3 не требуют набора сменных матриц и пуансонов. Рабочий инструмент размещен в цилиндрической обойме, принадлежащей головке пресса, секторы которой соответствуют определенному опрессовываемому сечению. Пресс-клещи снабжены блокированным устройством, гарантирующим качество опрессовываемого сечения, которое срабатывает в момент завершения полной опрессовки, соответствующий соприкосновению заплечиков матрицы и пуансона. Габаритные размеры пресс-клещей 325x61x31 мм, масса 0,85 кг.
Ручной механический пресс РМП-7м (рис. 1, г) используют для опрессовки кабельных наконечников на проводах и кабелях с медными и алюминиевыми жилами сечением 95  — 240 мм2 при однозубом вдавливании и сечением 16  — 120 мм2 при двузубом. Максимальная сила на пуансоне пресса 70 кН, а на ручках 150 Н. Габариты пресса 650X120X75 мм, масса 5,3 кг. Пресс РМП-7м состоит из корпуса, откидной скобы 11, рейки 12, двух рычагов с зубчатыми секторами и подвижной ручки 1. Инструменты (матрица и пуансон) устанавливают в скобу и рейку пресса. Смыкание ручек при опрессовке выполняют тросом 10, наматываемым на барабан 13 качанием ручки 1.
