М4185

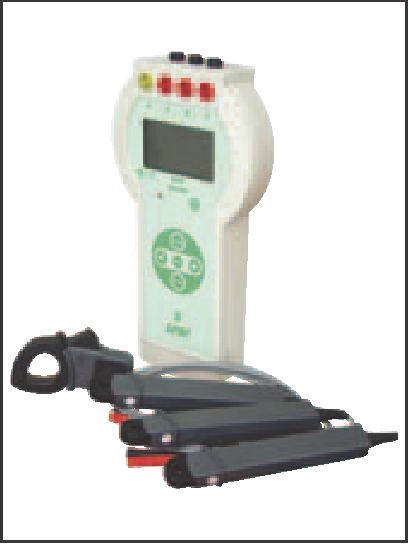

Вольтамперфазометр М4185

Вольтамперфазометр М4185 предназначен для следующих режимов работы:
измерение действующих значений напряжений, токов, частоты и углов сдвига фаз напряжение - напряжение, напряжение - ток, ток - ток в одно-, двух- и трехфазных электрических сетях;
вычисление активной, реактивной и полной мощностей;
вычисление среднего значения мощности за выбранный период времени и сравнение с заданным значением с целью предотвращения перерасхода электроэнергии и определение установленной мощности;
вычисление потребляемой энергии и коэффициента мощности;
контроль нагрузки измерительных трансформаторов тока и напряжения.
Измеренные, вычисленные и заданные значения индицируются на экране графического дисплея. Индицируемые величины хранятся во внутренней энергозависимой памяти или внешней USB Flash memory.
Вольтамперфазометр М4185 может работать совместно с персональным компьютером, обеспечивая периодические измерения с привязкой к текущему времени и формировать таблицы и графики результатов измерений, а также отображать на экране монитора векторную диаграмму работы сети в реальном масштабе времени. При необходимости, вольтамперфазометр М4185 может использоваться в составе информационно-управляющих систем.
В качестве основного источника питания используется встроенная аккумуляторная батарея. Кроме того, возможно питание устройства от сети 220 В или бортовой сети автомобиля.
В вольтамперфазометре М4185 реализованы сервисные функции по контролю напряжения и зарядке встроенной аккумуляторной батареи, а также по дополнительной калибровке каналов измерения напряжения и тока.
Для удобства работы в полевых условиях имеется сумка для переноски прибора с комплектом щупов и сетевым адаптером.


Основная относительная погрешность, %, измерения: тока
напряжения, не более мощности

+/- 0,3 плюс погрешность токовых клещей (+/- 0,5%) ±0,3; +/-1

Измерение напряжения RMS, В

До 600 переменного тока частотой от 40 до 70 Гц

Измерение тока RMS, А

До 500

Внутренний диаметр токовых клещей, мм

40

Диапазон измерения частоты, Гц

40 ... 70

Интервал записи результатов измерения и результатов вычисления

1 с ... 1 ч

Измерительный ток, А, задается в режиме:
автоматическом ручном

0,001 . 5; 0,001; 0,005; 0,05; 0,5; 5

Время измерения, с, не более, в режиме: ручном
автоматическом

2 *

6 *

Время непрерывной работы, при питании от встроенной аккумуляторной батареи, ч, не менее

6

Диапазон измерения действующего значения напряжения, В

0,1 ... 600 постоянного, пульсирующего или переменного тока частотой до 1000 Гц

Температурный диапазон, °С

-20...+45

Габаритные размеры, мм:

65х140х250

Масса базового корпуса, кг

0,9

Степень защиты

IP54

* При наличии индуктивной составляющей время измерения может не соответствовать указанным значениям.
Внутренняя память 32 Кбайт позволяет вести непрерывную регистрацию данных до 3-х дней.
Возможно подсоединение дополнительной флеш-карты объемом до 2 Гбайт. Соединение с персональным компьютером по каналу USB.
Изготовитель: ООО "БРИС", 124489, Россия, г. Москва, Зеленоград, Панфиловский просп., 10, тел./факс: (095) 534-94-59, (095) 534-96-39, (095) 532-22-03.
