Fluke 430 анализаторы

Каждая отрасль промышленности и каждое предприятие ищут способы энергосбережения, чтобы сократить свои расходы на энергоресурсы. Возможности анализа энергии, реализованные в серии приборов Fluk 430 II дают электрикам возможность определить, какое количество энергии теряется и точно рассчитать стоимость чрезмерных затрат. Технология такой денежной оценки является революционной и используется только в серии Fluke 430 II - и вам не надо быть экспертом по качеству электроэнергии, чтобы пользоваться данным инструментом.
Компания Fluke Corporation представляет трехфазные анализаторы качества электроэнергии Fluke® 430 серии II, в которых впервые используется запатентованный алгоритм измерения потерь энергии и их денежного эквивалента. Прибор 430 серии II помогает сократить энергопотребление и повысить производительность и срок службы электромеханического оборудования (увеличение отдачи от капитальных вложений), предоставляя информацию для нейтрализации последствий низкого качества электроэнергии.
Ранее только эксперты могли подсчитать, сколько энергии расходовалось нерационально из-за проблем качества; были средства расчета убытков, но требуемый процесс измерения выходил за рамки деятельности рядовых электриков. Благодаря новой запатентованной функции Unified Power (унифицированной мощности) прибора 430 серии II электрики, технические специалисты коммунальных служб, инженеры-электрики, технические специалисты по обслуживанию на местах и консультанты по энергосбережению могут автоматически определить, какова доля нерационально используемой энергии и рассчитывать связанные с этим расходы с помощью простого портативного прибора.
В частности, анализаторы качества электроэнергии 430 серии II позволяют оценивать влияние новых энергоэффективных систем с электронным управлением в различных областях: от освещения до управления приводами систем кондиционирования и обогрева. Хотя системы с электронным управлением потребляют меньше энергии сами по себе, они повышают уровень электрических помех во всей электросистеме, в результате чего электроэнергия расходуется нерационально из- за гармоник, снижая энергоэффективность. Модель Fluke 430 серии II рассчитывает расходы из-за нерационального использования энергии в денежном выражении.

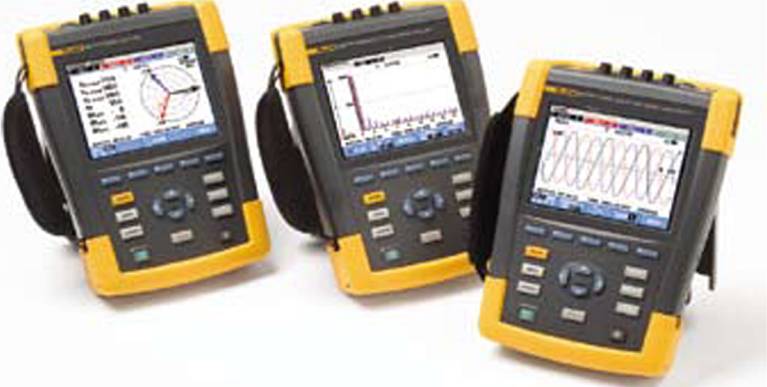

Рис 7. Анализаторы качества и энергии Fluke 430 Series II

Самый популярный анализатор качества электроэнергии стал еще лучше.
Будучи наиболее популярными в течение длительного времени трехфазными анализаторами качества электроэнергии на рынке благодаря возможностям одновременного отображения и записи, обновленные модели 430 серии II обладают тремя новыми функциями измерения, а также рядом аппаратных и программных усовершенствований. Новые модели имеют до 32 ГБ (стандарт — 8 ГБ) памяти, сменную карту памяти SD и USB-порт для более продолжительной регистрации значений энергии и мощности, а также быстрой загрузки данных. Качество экрана и ресурс батареи теперь улучшены, а ПО из комплекта поставки модернизировано для увеличения возможностей анализа качества электроэнергии и потребляемой мощности. Обе модели полностью соответствуют строгим требованиям международного стандарта IEC 61000-4-30 для класса A. Каждая из них может отслеживать работу систем по десяти параметрам на одном экране и записывать до 150 параметров по 4 фазам одновременно в соответствии со стандартом EN50160. Приборам присвоен рейтинг безопасности 600 В кат. IV/1000 В кат. III.

  1. НОВАЯ запатентованная функция Unified Power (измерение унифицированной мощности)

На основе алгоритма, первоначально созданного специалистами Винсенте Леоном и Хоакином Монтаньяна в Политехническом Университете Валенсии, в качестве расширения стандарта IEEE 1459, была разработана запатентованная функция Unified Power (унифицированная мощности) и реализована в модели 430 серии II как результат сотрудничества инженеров Fluke Corporation и ученых Университета Валенсии. Понятие унифицированной мощности впервые дало измерительному прибору возможность автоматически рассчитывать потери энергии из-за гармоник и дисбаланса. Путем ввода ставок оплаты за электроэнергию пользователь даже может вычислять эти потери в денежном выражении.

  1. НОВАЯ функция измерения эффективности инвертора

Функция измерения эффективности инвертора в приборе 430 серии II одновременно измеряет входную и выходную мощности инверторов
Fluke 430 комплект поставки
в солнечных системах, ветротурбинах и источниках бесперебойного питания, позволяя оператору видеть уровни потребления электричества в самом инверторе и эффективности его использования. Результаты измерений дают возможность операторам регулировать параметры или получать обоснование для использования резервного блока.

  1. НОВАЯ функция измерения Power Wave

В новой модели 435 представлена функция PowerWave — система быстрой регистрации, которая отображает формы сигнала и среднеквадратичные значения напряжения и силы тока за полупериод во всех подробностях, благодаря чему операторы двигателей и генераторов могут измерять взаимодействие между операциями переключения. Это позволяет специалистам по обслуживанию зданий и коммунального хозяйства, подрядчикам по электротехнике и поставщикам генераторов с помощью одного прибора удобным образом производить замеры для профилирования нагрузки с целью предотвратить рассогласования двигателя, привода и нагрузки, для ввода в эксплуатацию двигателей и генераторов, а также пусковых испытаний.

Назначение анализаторов качества электроэнергии Fluke 430 Series II

Модель

Пользователи

Характеристики модели

Анализатор энергии 434 Series II Fluke 434 Fluke 434 Basic

Инженеры по обслуживанию предприятий
Управляющие зданиями, ответственные за затраты на электроэнергию Электрики в жилых \ коммерческих зданиях
Пользователи,которым необходим базовый анализ качества электроэнергии

  1. Анализ качества и энергии с помощью запатентованных алгоритмов-калькуля- тор потерь энергии позволяет оценить стоимость низкого качества электроэнергии в денежном выражении
  2. Базовый анализ качества электроэнергии: В\А\Г мощность, просадки, всплески, гармоники, дисбаланс

Анализатор качества и энергии 435 Series II Fluke 435 Fluke 435 Basic

Промышленные электрики
Технические специалисты коммунальных предприятий Расширенный анализ качества электроэнергии

  1. Регистрация осциллограммы: каждое событие с полной осциллограммой.
  2. КПД инвертеров мощности: измерение КПД инвертеров в солнечных, ветряных установках и системах бесперебойного питания

Анализатор качества и энергии 437 Series II (Доступен с мая 2012 года)

Электрики и технические специалисты в оборонной промышленности, авиации и других видах транспортной индустрии

• Регистрация параметров качества электроэнергии в авиационных системах, использующих частоту 400 Гц.

Модель

Fluke 434 - II

Fluke 435 - II

Fluke 437 - II

Соответствие стандартам

IEC 61000-4-3 Класс S

IEC 61000-4-3 Класс A

IEC 61000-4-3 Класс A

Напряжение\ток\частота

Провалы и всплески

Гармоники

Мощность и энергия

Калькулятор потерь энергии

Дисбаланс

Монитор







Пусковой бросок тока

Регистрация осциллограммы событий



Фликер



Переходные процессы



Сигнальные напряжения сети



Кривая мощности



КПД инверторных преобразователей

400 Гц





Мягкий футляр С1740



Жесткий футляр на роликах С437-11





Карта памяти SD (макс 32 ГБ)

8 ГБ

8 ГБ

8 ГБ

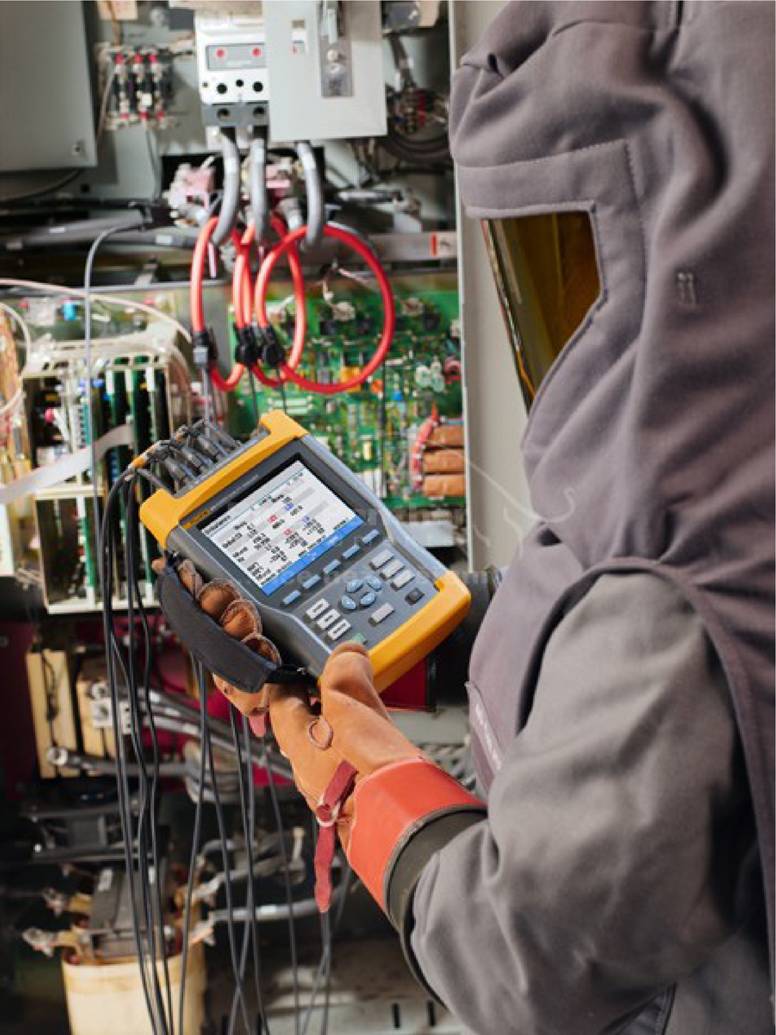

измерение с помощью Fluke 430
