Взрывозащищенные электродвигатели типа 1ВАО

Асинхронные низковольтные взрывозащищенные электродвигатели с короткозамкнутым ротором типа 1ВАО с высотой оси вращения 315 мм взрывозащищенного исполнения с маркировкой lExdIIBT4 и РВ-ЗВ предназначены для работы от сети переменного тока напряжением 380 или 660 В во взрывоопасных зонах помещений, где могут образовываться взрывоопасные смеси газов категорий IIA, IIB.
Вид климатического исполнения У2.
Номинальный режим работы S1 (продолжительный).
Конструктивное исполнение двигателей IM1001.
Способ охлаждения двигателей ICA0114 или ICA0151.
Степень защиты двигателей — IP54, наружного вентилятора IP20.
Вид взрывозащиты — «взрывонепроницаемая оболочка».
Двигатели выпускаются в трех вариантах:
/ с привязкой мощностей к установочным размерам двигателей серии ВА02;
/ с привязкой мощностей к установочным размерам по PC 3031-71:
✓ по международным стандартам CENELEK. DIN 42637 и DIN 42677. МЭК
Электродвигатели типа 1ВАО по сравнению с электродвигателями серий ВА02, ВА04 и 2ВР, ЗВР имеют следующие конкурентные преимущества:
более высокие энергетические показатели;
все электродвигатели имеют меньшую на 10°С температуру пазовой части обмотки статора чем у ВА02, ВА04, что увеличивает ресурс до капитального ремонта в два раза;
более жесткая сварная станина позволяет увеличить срок службы подшипников взрывозащищенность корпуса.
модернизированная коробка выводов облегчает монтаж и техническое обслуживание электродвигателя, позволяет подключать кабели без разделки их в самой коробке как у электродвигателей ВА02, ВА04.
Технические характеристики двигателей типа 1ВАО приведены в табл.
По просьбе заказчика на базе вышеуказанных машин могут быть изготовлены двигатели экспортного и тропического исполнения на другие мощности, напряжения, частоту вращения и частоту питающей сети с учетом требований контракта.

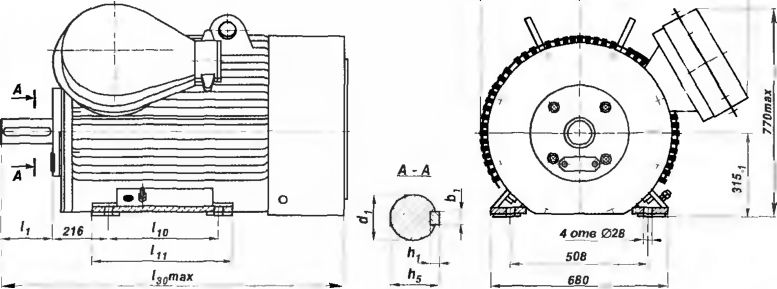

Габаритные и установочные размеры двигателей типа 1ВАО

двигатель 1ВАО

Тип двигателя

Размеры, мм

Масса,

B1

d1

h1

h5

I1

I10

I11

I30

кг

1ВАО-315М-2У2

20

75

12

79,5

140

457

630

1400

1540

1 ВАО-315L-2Y2

508

680

1460

1700

1ВАО-315М-4У2











457

630

1460

1560

1ВАО-315L-4Y2











508

680

1550

1760

1 ВАО-315М-6У2

25

90

14

95

170

457

630

1260

1280

1 ВАО-315L-6Y2



508

680

1340

1540

1 ВАО-315М-8У2











457

630

1260

1350

1 ВАО-315L-8Y2











508

680

1340

1600

Технические характеристики электродвигателей типа 1ВАО

Тип двигателя

Мощность, кВт

Частота вращения, об/ мин

cos ф, о.е.

КПД,%

1ВАО-315М-2У2

250

1000

0,94

94,3

1ВАО-315Ь-2У2

315

0,94

94,9

1ВАО-315М-4У2

250

1500

0,92

94,5

1 ВАО-315Ь-4У2

315

0,93

94,8

1 ВАО-315М-6У2

160

1000

0,9

94,1

1 ВАО-315Ь6У2

200

0,91

94,6

1 ВАО-315М-8У2

132

750

0,89

94,0

1 ВАО-315Ь8У2

160

0,89

94,4
