Щиты управления и распределения АД

На верхней приборной панели щита управления агрегата АД-20 (рис. 1) расположены контрольно-измерительные приборы, аппаратура управления и регулирования. В нижней части щита находятся блок главной линии с автоматическим выключателем и два автоматических выключателя для выводов отбора мощности. Панель для контрольных приборов дизеля расположена сбоку.
Щит управления представляет собой металлическую коробку с откидывающейся передней приборной частью и съемными передними крышками, устанавливаемую на каркас. Каркас устанавливается над генератором и крепится к раме агрегата. Вся аппаратура: трансформаторы тока, конденсаторы и резисторы цепей сигнализации и синхронизации, предохранители и др. — устанавливается на панели внутри щита.

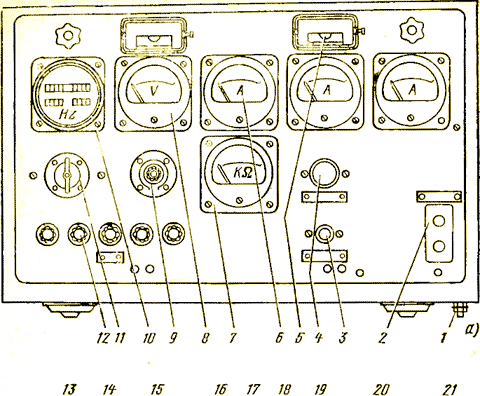

щит управления  АД-20

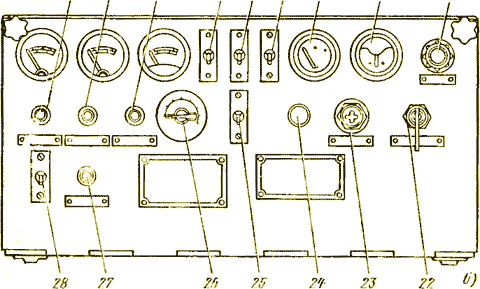

блок дизельных приборов агрегата АД-20
Рис. 1. Общий вид щита управления (а) и блока дизельных приборов (б) агрегата АД-20.
1 — зажим корпуса; 2 — автоматический выключатель нагрузки; 3 — кнопка проверки ПКИ; 4 — лампа сигнальная; 5 — осветительная арматура с лампами накаливания; 6 — амперметры; 7 — килоомметр; 8 — вольтметр; 9 — потенциометр уставки напряжения; 10 — частотомер; 11 — переключатель вольтметра: 12 —предохранители; 13 — лампа сигнальная Нормальная работа: 14 — лампа сигнальная, 15 — лампа сигнальная Защита отключена, 16 — выключатель освещения: 17 — выключатель ревуна, 18 — выключатель защиты; 19 — приемник указателя уровня топлива: 20 — амперметр; 21 — свеча накала: 22 — выключатель стартера: 23 — свеча подогревателя: 24 — переключатель управления подогревателем: 25 — выключатель накала свечи: 26 — переключатель вила аварий; 27 —лампа повышенные обороты: — переключатель Обороты выше — ниже.

Конструкции других щитов имеют следующие особенности. Щит управления агрегата АД-10 совмещен с блоком главной линии и отбора мощности и имеет один щиток. Фидер отбора мощности агрегата АД-30 расположен на задней стенке щита управления. Блоки управления и контроля за работой дизеля агрегата АД-50, 75 объединены в один щит, а блок главной линии и отбора мощности расположен на задней стенке щита управления.
