Ремонт установки ГЦЭН-310
Разборка
Определение дефектов, ремонт, сборка

Перед разборкой электронасос отключают от сети, расхолаживают его до 70—60°С, снизив давление в системе до атмосферного, отсоединяют трубопроводы от съемных частей.
При предремонтной разборке установки крепежные соединения ослабляют постепенно и равномерно в такой последовательности:
разбирают систему воздухоохлаждения, снимая трубопроводы подвода и отвода воды промежуточного контура от воздухоохладителя, воздуховоды, воздухоохладитель и трубопроводы охлаждения;
снимают вентилятор ЭВ-310, холодильник ХГЦЭН и вспомогательный электронасос ВЦЭН-315;
ослабляют затяжку крепежа главного разъема объемной части с помощью электронагревателей, устанавливаемых в шпильках; отвернув гайки главного разъема отверстия на шпильках, в которые устанавливались нагреватели, закрывают заглушками; электронагреватели подключают к специальному трансформатору (или группе трансформаторов), мощность которого позволяет одновременно включать 30 нагревателей: при этом следят, чтобы ток в нагревателях был одинаков и в начале нагрева составлял на каждом примерно 550 А при напряжении на нагревателе 4 В (рис. 2);

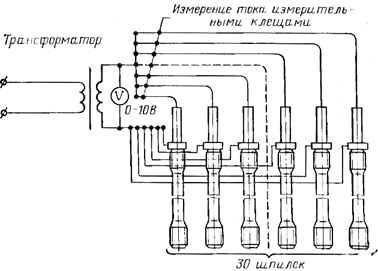

Схема подключения электронагревателей шпилек, установки ГЦЭН-310
Рис. 2. Схема подключения электронагревателей шпилек, установки ГЦЭН-310.

отжимают отъемную часть электронасоса гидравлическим способом, а затем отвинчивают полностью гайки главного разъема, не раскомплектовывая их со шпильками; мостовым краном с применением специального захвата снимают отъемную часть и устанавливают ее на технологическую подставку на ремонтной площадке, где производят дальнейшую разборку.

РАЗБОРКА СОСТАВНЫХ ЧАСТЕЙ УСТАНОВКИ

Последовательность разборки отъемной части:
ослабляют крепление разъема направляющего аппарата, снимают отъемную часть, оставляя направляющий аппарат на технологической подставке; отъемную часть
устанавливают на специальную подставку для сборки;
извлекают мембрану из паза направляющего аппарата; устанавливают подставку для сборки и разборки гидравлической части насоса на подъемник, подводят их под рабочее колесо и поджимают рабочее колесо подъемником; отогнув лепестки стопорной шайбы, с помощью специального ключа для гаек рабочего колеса вывинчивают обтекатель; снимают нижний конус за рымы приспособления для сборки и разборки гидравлической части насоса; опуская подъемник, снимают рабочее колесо и выводят его из-под подставки, предназначенной для сборки отъемной части насоса; зачистив кернение, снимают нижний конус; расстопорив шайбы и вывернув болты, с помощью подставки и подъемника снимают проставку и выводят вместе с подъемником из-под приспособления; снимают лабиринты и нижний подшипник;
разбирают нижний подшипник, вывернув болты и выпрессовав вкладыши с помощью приспособления; снимают втулку, отвинтив удерживающие ее гайки; отжимают верхнюю крышку посредством рымов и вытаскивают из-под нее прокладку; фиксируют в вертикальном положении ротор, применяя приспособление для осевого перемещения ротора; снимают вспомогательное колесо, отвинтив его гайку специальным ключом и сняв стопорную шайбу; с помощью специального приспособления снимают регулировочное кольцо, верхнюю подушку, упорный диск, промежуточную втулку, нижнюю подушку и регулировочное кольцо из-под нее, выводят корпус верхнего подшипника с проставкой;
разбирают верхний подшипник, вывернув штифт и выпрессовав вкладыш; применив специальное приспособление, снимают проставку верхнего радиального подшипника; ввернув в верхний торец вала ротора рым, выводят ротор из статора и укладывают его на подкладку (шпальную выкладку); с помощью специальных приспособлений снимают верхнюю и нижнюю втулки (втулки снимают только при необходимости их ремонта или замены);
разбирают электровентилятор ЭВ-310 и вспомогательный электронасос ВЦЭН-315.
После разборки при необходимости производят дезактивацию узлов. Детали и сборочные единицы, которые подлежат определению дефектов и ремонту, промывают ацетоном (ГОСТ 2768-69), спиртом (ГОСТ
18300-72) или дистиллированной водой (ГОСТ 6709-72). (Подшипники промывают дистиллированной водой или спиртом, рубашку — только спиртом.)
Рекомендуемые места выполнения разборочно-сборочных и ремонтных операций приведены ниже:


Предремонтные испытания
Демонтаж:

Место установки

трубопроводов водо- и воздухоохлаждения отъемной части установки ГЦЭН-310 электровентилятора ЭВ-310 холодильника ХГЦЭН-310 воздухоохладителя
вспомогательного электронасоса ВЦЭН-315 Дезактивация отъемной части установки ГЦЭН-310

То же
Специальная камера Центральный зал То же
Мастерская

Установка отъемной части на подставку Разборка гидравлической части главного Э1ектро- насоса узлов нижнего подшипника, вспомогательного колеса, упорного и верхнего подшипников
Определение дефектов направляющего аппарата,
рабочего колеса и их ремонт Определение дефектов вкладышей нижнего и верхнего подшипников, их ремонт, ремонт проставки, сборка узлов верхнего и нижнего подшипников

Определение дефектов и ремонт деталей узла упорного подшипника (упорного диска, подушек) Определение дефектов и ремонт ротора
Определение дефектов статора Ремонт рубашки статора Контроль креплений и колпака статора Сборка узлов электронасоса Разборка вентилятора, промывка узлов и деталей, определение дефектов и ремонт деталей, сборка вентилятора, регулировка Послеремонтные испытания Определение дефектов холодильника ХГЦЭН-310 Определение дефектов воздухоохладителя Определение дефектов вспомогательного электронасоса ВЦЭН-315 Испытания электронасоса ВЦЭН-315 Установка электронасоса ВЦЭН-15 на отъемную

Центральный зал
и мастерская Центральный зал Мастерская
Центральный зал Мастерская
Место установки Мастерская
Место установки

Монтаж:
вентилятора ЭВ-310 воздухоохладителя холодильника Послеремонтные испытания

То же
