Генераторы ДГФ

Серия ДГФ состоит из двух типоразмеров 82-4Б и 83-4Б (8-й габарит, 2-я или 3-я условная длина, четерехполюсный). Исполнение генераторов фланцевое, защищенное, с самовентиляцией, на двух щитовых подшипниках.

Синхронный генератор ДГФ-82-4Б

Синхронный генератор ДГФ-82-4Б.

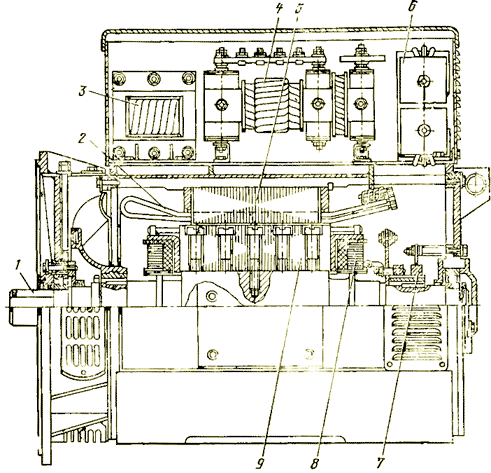

Генератор ДГФ-82-4Б (рис.) состоит из статора, ротора, системы возбуждения и двух подшипниковых щитов.
Статор состоит из чугунной станины на двух лапах, сердечника 5 и обмотки 2, ротор генератора — из вала 1, сердечника 9 с обмоткой возбуждения 8, контактных колец 7. Сердечник ротора собирается из листов электротехнической стали, а обмотка ротора намотана прямоугольными проводами. Катушки полюсов соединяются между собой последовательно. Ротор уравновешивается креплением балансировочных грузов к балансировочному кольцу с одной стороны и к воронке вентилятора — с другой.
Задний щит фланцевый, литой, чугунный, имеет два окна, закрытых съемными заглушками (через них открывается доступ к крышке роликоподшипника для его осмотра и пополнения смазки). Система статического возбуждения (3, 4, 6) установлена в верхней части генератора отдельным блоком и закрыта крышкой.
