Электродвигатели асинхронные типа 2АОД

Электродвигатели асинхронные двухскоростные с короткозамкнутым ротором типа 2АОД предназначены для привода механизмов с тяжелыми условиями пуска (дымососов, вентиляторов и других механизмов с аналогичными характеристиками).
Вид климатического исполнения — У1
Номинальный режим работы — продолжительный S1.
Конструктивное исполнение двигателей по способу монтажа — IM1101.
Способ охлаждения двигателей — ICA01A61.
Степень защиты двигателей — IP44.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц.
Технические характеристики двигателя типа 2АОД приведены в табл.
Пуск двигателей прямой, от полного напряжения сети и обеспечивается как при номинальном напряжении, так и при снижении напряжения сети за время пуска до 0,8 Umu. Двигатели допускают два пуска подряд из холодного состояния и один пуск из горячего состояния. Интервал между последующими пусками не менее 3 ч, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год.
Двигатели выполнены на щитовых подшипниках скольжения. Смазка подшипников двигателей — автономная (кольцевая).
Соединение двигателей с приводным механизмом осуществляется посредством упругих муфт.
Изоляционные материалы обмотки статора класса нагревостойкости не ниже «В». Изоляция обмотки статора термореактивная типа «Монолит-2».
Соединение фаз обмоток — звезда. Выводные концы каждой из обмоток статора располагаются в отдельных выводных устройствах.
Направление вращения двигателей правое. По заказу потребителя двигатели выполняются на левое направление вращения.
Технические характеристики двигателя типа 2АОД


Тип двигателя

Номинальная полезная мощность, кВт

Частота вращения, об/мин

Напряжение, В

Номинальный ток ста-тора, А

кпд,%

cos ф, о.е.

2АСЩ-630/315-8/ 10У1

630/315

750/600

6000

76,5/43,0

93,0/92,0

0,85/0,77

2АОД-8Ш/5006,6-8/ 10Т1

800/500

750/600

6000

88,0/63,0

93,5/93,0

0,85/0,75

2А0Д-1000/6306,6-8/10Т1

1000/630

750/600

6000

109,5/78,0

93,8/93,3

0,85/0,76

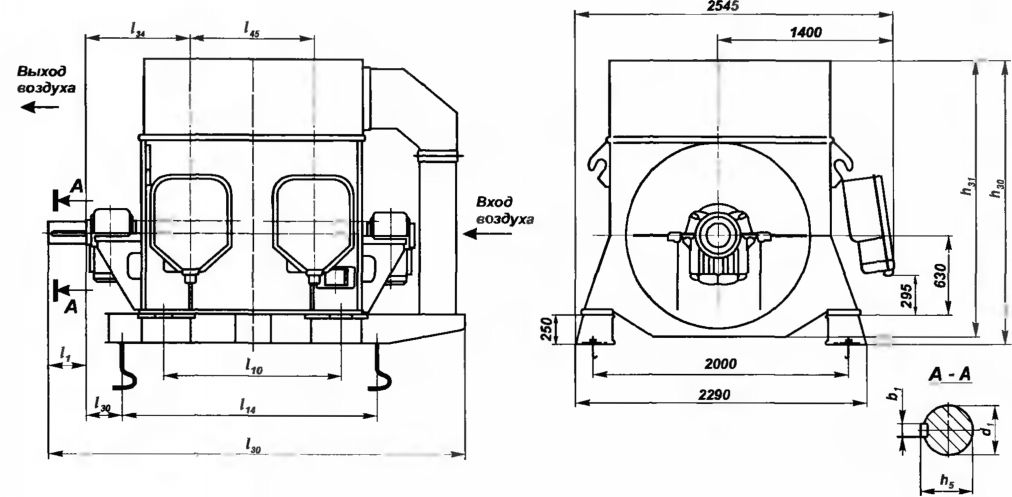

Габаритные и установочные размеры двигателей типа 2АОД
двигатель 2АОД

Тип двигателя

Размеры , мм



B1

d1

H5

H30

H31

I1

I10

I14

I30

I31

I 34

I 45

Масса, кг

2АОД-630/315-8/ 10У1

36

130кб

138

2320

2260

250

1000

1600

3000

280

800

660

10200

2АОД-800/500-6,6-8 / 10Т1

36

130кб

138

2480

2420

250

1120

1800

3140

280

800

790

11300

2ЛОД 1000/6306,6 8/10Т1

45

200кб

210

2480

2420

350

1400

2000

3430

280

835

980

13400
