Приемный преобразователь СТГН декодирует число-импульсную последовательность, поступающую от одного ЛПр или от нескольких в случае групповой СТГН, отображает измеренную ДГН нагрузку на цифровом индикаторе и ретранслирует полученную информацию в цепи телемеханики и автоматики управления плавкой гололеда на ВЛ.
Функциональная схема унифицированного ППр приведена на рис.7.20 и включает:
• входной блок ВВ, содержащий входные цепи, выполненные для гальванической развязки схемы ППр и канала передачи «фаза-земля» на диодных оптронах, активный фильтр низкой частоты и компаратор с pегулируемой уставкой срабатывания, служащий в качестве формирователя прямоугольных импульсов с частотой fнч. Схемы входного блока ЛПр и блока контроля канала ЛПр групповой СТГН (рис.7.17, 7.18) однотипны и взаимозаменяемы;
схема приемного преобразователя

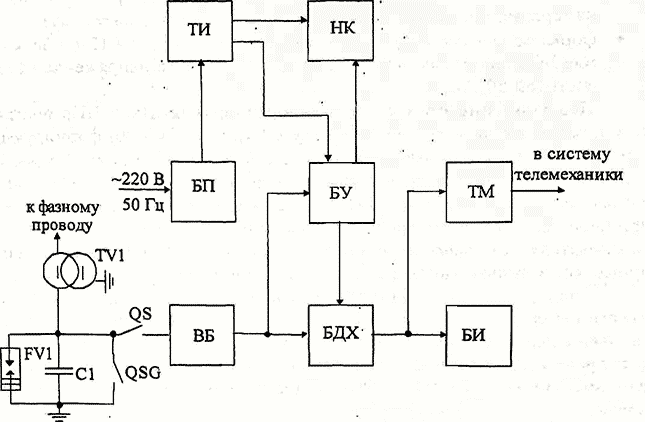

Рис.7.20. Функциональная схема приемного преобразователя
блок декодирования и хранения принимаемой информации БДХ, состоящий из счетчиков с регистрами хранения;

  1. блок управления БУ работой ППр вырабатывает команду на считывание информации из регистров хранения, формирует задержку для N-1 входных НЧ импульсов. Последовательность из Νп - 1 и менее импульсов воспринимается ППр как помеха, а последовательность из Νп импульсов - как нагрузка Р=0 (или Р=Рнач, если используется компенсация начального веса провода с гирляндой изоляторов);
  2. блок индикации содержит преобразователь кодов, дешифраторы, семисегментные индикаторы для отображения информации;
  3. блок контроля неисправности канала НК фиксирует неисправность канала передачи при отсутствии НЧ импульсов на входе ППр в течение заданного интервала времени I, который выбирается больше рабочего цикла ЛПp (t> Т). При длительном отсутствии (более t3) на входе ППр последовательности из N и более импульсов от ЛПр приемный преобразователь выдает сигнал о неисправности канала. При этом в памяти сохраняется информация о последнем переданном значении нагрузки до ручного сброса памяти или возобновления приема НЧ сигнала с количеством импульсов N и более.
  4. блок сопряжения с системой телемеханики ТМ представляет собой цифро-аналоговый преобразователь для ретрансляции в систему телемеханики стандартного аналогового сигнала, пропорционального измеренной нагрузке (принятому число-импульсному коду);
  5. формирователь тактовых импульсов ТИ с частотой 1Гц и блок питания БП для подключения к электрической сети напряжением 220 В и частотой 50 Гц.

Подключение приемного преобразователя.

Вход ППр подключается к разделительному конденсатору С1 (рис.7.5 и 7.20) формирующему канал передачи «фаза-земля» в Пункте приема информации. На рис.7.5 и 7.20 показана схема с использованием дополнительно устанавливаемого однофазного ТН, который подключается к одной из фаз системы шин или при необходимости непосредственно к фазному проводу ВЛ до линейного выключателя (показано штриховой линией на рис.7.5). В таких схемах ТН применяется только как балластное сопротивление.
При подключении ТН непосредственно к фазному проводу ВЛ 10 кВ вместо измерительного трансформатора типа НОМ-10 для внутренней установки с целью упрощения конструкции рекомендуется применять любой трансформатор с номинальным первичным напряжением 10 кВ и более, например, ОМ-10, ЗНОМ-15, 20, 35, предназначенный для наружной установки.
Для образования канала передачи в пункте приема в качестве трансформатора TV1 могут использоваться уже имеющиеся на подстанции шинные измерительные ТН:

  1. в РУ 6-10 кВ — типа НАМИ-6, 10, у которых имеется отдельная обмотка ВХ для включения на фазное напряжение. Разделительный конденсатор С1 включается между выводом X первичной обмотки и землей, как показано на рис.7.21,а;
  2. в РУ 6-35 кВ - группа однофазных ТН (ТНА,ТНв, ТНс) любого типа с включением разделительного конденсатора С1 между нулевым выводом первичной обмотки одного из ТН, например, ТНА (рис.7.21,б), и землей.

Не допускается включение разделительного конденсатора в нейтраль трехфазного ТН или группы однофазных ТН из-за возможных перенапряжений и увеличения уровня помех на входе ППр в несимметричных и аварийных режимах электрической сети.
Для предотвращения выноса высокого потенциала в схему ППр цепь заземления нулевого вывода ТН через разделительный конденсатор должна выполняться надежно медной шиной и регулярно контролироваться персоналом. С этой целью установку разделительного конденсатора необходимо производить непосредственно у ТН.

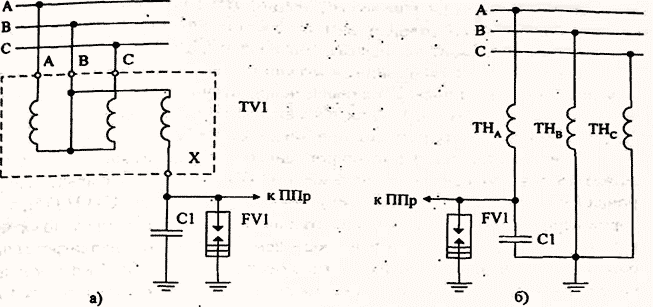

Рнс.7.21. Схемы включения первичных обмоток трансформаторов напряжения и разделительного конденсатора в пункте приема информации: а - ТН типа НАМИ-6,10; б — группа однофазных ТН

Категорически запрещается установка разделительного конденсатора вдали от ТН в месте размещения ППр, например, на панелях диспетчерского пункта, и его соединение с ΤΉ с помощью кабеля.
Подключение ППр к разделительному конденсатору должно выполняться с помощью разъединителей или рубильников QS и QSG (рис.7.20), служащих для обеспечения безопасной работы персонала и отключения СТГН. Разделительный конденсатор С1 шунтируется разрядником FV1 класса напряжения 0,25-0,4 кВ для защиты от перенапряжений аппаратуры ППр (рис.7.20, 7.21).
