Защита от замыканий в одной точке.

На турбогенераторах с тиристорной и высокочастотной системами возбуждения для сигнализации возникновения замыкания на землю в одной точке цепи возбуждения применяется защита типа КЗР-3 (рис. 10), выполняемая с наложением на цепь возбуждения переменного тока.
схема защиты КЗР-3
Рис. 10 Структурная схема защиты КЗР-3 частотой 25 Гц.

В качестве измерительного используется орган, реагирующий на активную часть тока, пропорционального переходному сопротивлению в месте повреждения изоляции напряжение на выходе фазочувствительной схемы сравнивается с эталонным стабилизированным напряжением. На результат сравнения реагирует чувствительное реле КА. Благодаря сравнению двух напряжений в реагирующем органе достигается четкое срабатывание и высокий коэффициент возврата. Для уменьшения влияния емкости разделительного конденсатора на работу схемы он включается последовательно с дросселем, образуя резонансный контур на частоте 25 Гц.
Основным недостатком защиты КЗР-3 является зависимость ее чувствительности от емкости на землю цепей возбуждения. При емкости 2 мкФ погрешность может достигать 30 %. Поэтому применение защиты рекомендуется при емкости не более 2 мкФ обычно емкость цепей возбуждения при работе с основным возбудителем не превышает этого значения, однако при переходе на резервное возбуждение емкость может существенно увеличиться за счет протяженных кабелей в цепи возбудителя. При этом защита КЗР-3 неприменима.
Для промышленного освоения разработана защита с наложением на цепь возбуждения переменного напряжения частотой 12-18 Гц о г постороннего источника компенсацией емкости и сопротивления изоляции цепи возбуждения с использованием мостовой схемы измерения. При нарушении изоляции мост оказывается разбалансированным и измерительный орган срабатывает. Влияние изменения емкости цепи возбуждения на изменение уставки защиты несущественно.
На гидрогенераторах защита от замыканий в одной точке цепи возбуждения должна действовать на отключение. Схема РЗ (рис, 10Л1) может применяться при емкости цепи возбуждения относительно земли не больше 0,5 мкФ.

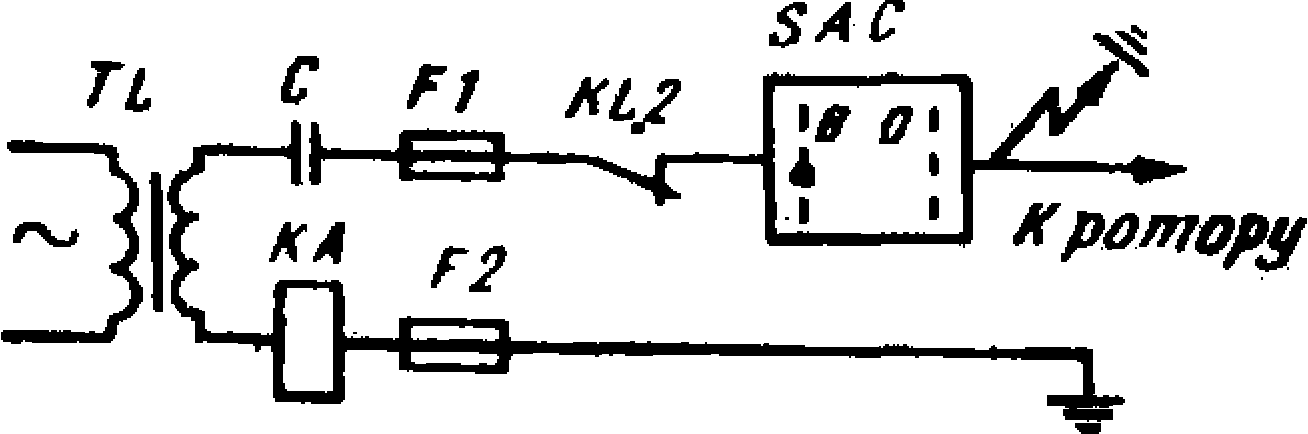

Схема защиты гидрогенератора от замыкания в одной точке
Рис 10.11. Схема защиты гидрогенератора от замыкания в одной точке

В нормальном режиме ток в реле К А не проходит и оно держит разомкнутым свой контакт. В случае замыкания на землю в цепи возбуждения генератора создается контур для прохождения переменного тока через токовое срабатывающее реле. Через замкнувшийся контакт реле К А плюс подается на обмотку реле времени, которое, сработав, приводит в действие промежуточное реле KL. После срабатывания реле KL самоблокируется и предотвращает длительное протекание переменного тока через место замыкания на землю. Для деблокировки РЗ и ввода ее в работу установлен ключ SAC.
Защита от замыканий во второй точке. Защита от замыканий на землю в двух точках цепи возбуждение устанавливается только на турбогенераторах. Для отключения генератора при замыкании во второй точке применяется переносное устройство типа КЗР-2. Одно такое устройство может использоваться на нескольких генераторах с одинаковыми параметрами цепей возбуждения. Оно подключается к генератору и вводится в работу после появления замыкания на землю в одной точке цепи возбуждения, о возникновении которого можно судить по сигналу, поступающему от защиты КЗР-3, или по результатам периодического измерения сопротивления изоляции целей возбуждения с помощью вольтметра.
Защита КЗР-2 работает по принципу четырехплечевого моста (рис. 12). Плечами являются сопротивления обмотки возбуждения  (от места первого замыкания на землю К1 до ее полюсов) и сопротивления потенциометра (от движка потенциометра до полюсов обмотки возбуждения). В диагональ моста включается обмотка токового реле КА.
Схема защиты генератора от замыканий на землю во второй точке
Рис. 12. Схема защиты генератора от замыканий на землю во второй точке: а - принцип работы; б - схема выполнения

Перед вводом защиты в работу мост уравновешивается установкой движка, контролируемой вольтметром, ток диагонали моста равен нулю. После этого защита вводится в работу через накладку и щетку.
При возникновении замыкания во второй точке (К2) часть обмотки возбуждения закорачивается, равновесие моста нарушается и защита срабатывает, если. Защита имеет небольшую выдержку времени 0,5-1 с для предотвращения излишних срабатываний при преходящих замыканиях во второй точке и в условиях переходных процессов.
Недостатками РЗ являются: возможность неправильного срабатывания при КЗ в цепи статора; наличие мертвой зоны и непригодность схемы в случае, если первое замыкание на землю произошло у полюса. Поэтому защита используется только на некоторых типах генераторов, которые оставляются на время в работе с замыканием в одной точке цепи возбуждения.
