Приложение 3

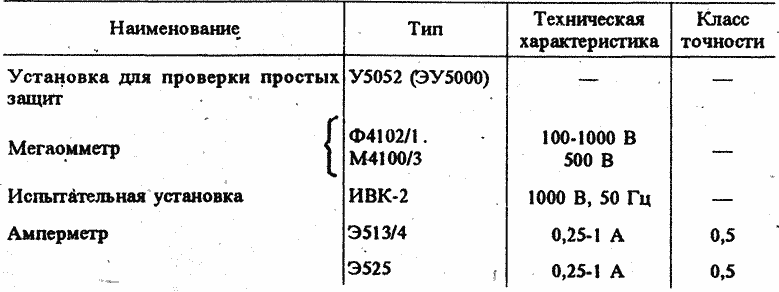

ПЕРЕЧЕНЬ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И УСТАНОВОК ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ФИКСИРУЮЩИХ ИНДИКАТОРОВ СЕРИИ ИМФ

Измерительные приборы должны быть проверены согласно ГОСТ 8002-71 и иметь соответствующее клеймо.

Наименование

Тип

Техническая
характеристика

Класс   точности

Амперметр

Э514/2

2,5-5 А

0,5



Э526

2,5-5 А

-0,5

Вольтметр

Э515/2

7,5-60 В

0,5



Э532

7,5-60 В.

0,5

Вольтметр

Э515/3

150-300 В

 0,5



Э533

150-300 В

0,5

Осциллограф универсальный

С1 -67

-



С1-68

Осциллограф двухлучевой

С1-64

 —

Милливольтметр

В3-38 А

0,1 мВ-300 В

2,5



B3-39

3 мВ-300 в

2,5-4

Вольтамперфазоиндикатор

ВАФ-85



ВАФ-85М

 —

Миллисекундомер

Ф-209



Ф-738

Комбинированный измерительный прибор

Ц4317

RBH = 20 кОм/В

1,5-2,5



Ц4313

RBH = 20 кОм/В

1,5-2,5

Комплект инструмента релейщика КИР-1, КИР-2





Омметр на напряжение 1,5 В

Соединительные провода для сборки схем



Приложение 4 (предприятие)
(объект)
(присоединение)
“______________________________________________ ”____________ 199_ г.

  1. Технические данные устройства

ПРОТОКОЛ
ПРОВЕРКИ ИНДИКАТОРА ИМФ-1


Uном. вторичн
в

Uном. вторичн А

Напряжение
питания,
В

Диапазон
входных
токов

Диапазон входных  напряжений

Заводской
номер

Год
выпуска













  1. Значение уставок и характеристика линии электропередачи

Iном. первичн

Uном. первичн
кВ

X1
Ом/км

Ом/км

K
пуска

К(1'1)

T
апв

Tфикса

















Длина линии: Lл =..... км
Коэффициент трансформации ТТ Коэффициент трансформации ТН.

  1. Результаты внешнего и внутреннего осмотра прибора

Состояние блока и плат прибора по результатам внешнего и внутреннего осмотра

  1. Проверка сопротивления изоляции
    1. Проверка сопротивления изоляции между группами контактов и шасси блока мегаомметром на напряжение 1000 В

Сопротивление изоляции, МОм, между


Наименование цепей

корпусом

входными
цепями
тока

ВХОДНЫМИ
цепями
напряжения

ВХОДНЫМИ
цепями
питания

Цепи тока



X





Цепи напряжения





X



Цепи питания







X

Примечание. Сопротивление (полиции должно быть не менее 10 МОм.

    1. Сопротивление изоляции цепей сигнализации относительно корпуса проверяется мегаомметром на напряжение 500 В и составляет не менее         МОм (сопротивление изоляции должно

быть не менее 10 МОм)

  1. Проверка устройства питания

Питающее напряжение, В

Uстаб в

Ток потребления, мА

ориентировочный

измеренный

= 170 В





= 220 В



70



= 242 В





~ 170 В





~ 220 В



80



~ 242 В





  1. Порог срабатывания при Кп

Вид КЗ

АВ

ВС

СА









________







Примечание. Iфакт = Iном Кп

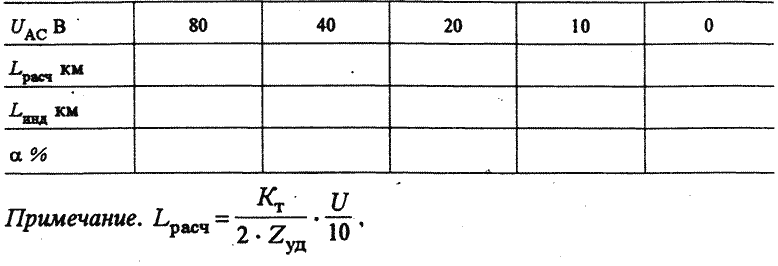

7.3. Характеристика прибора L= f(U) при КЗ вида АВ (режим измерения: IВХ = 2Iном = 10 А, Ф = 90 эл.град)

8. Проверка режимов работы
8.1. При надписи на табло “БЛОКИРОВКА” повторные пуски

8.2. При надписи на табло “ЗАПУСК” и кратковременном замыкании внешних контактов, но не позднее 10 с появляется надпись “.......” и повторные пуски “.....”.
9. Проверка действия, на сигнал
9.1. При пуске прибора и установленной перемычки “ОДНОКРАТНОЕ” контакты внешней сигнализации
9.2. При пуске прибора и кратковременном замыкании контактов, контакты внешней сигнализации
9.3. Время автоматического перехода в режим готовности из любого состояния составляет мин.
10. Заключение
Проверку произвели
Руководитель работ
Дата

(предприятие)
(объект)
(присоединение)
“____________________________________________ ”_________ :_ 199_ г.
ПРОТОКОЛ
ПРОВЕРКИ ИНДИКАТОРА ИМФ-3
1. Технические данные устройства


Uном. вторичн
в

Uном. вторичн
А

Напряжение
питания,
В

Диапазон
входных
токов

Диапазон
входных
напряже
ний

Заводской  номер,

Год
выпуска











-



Значение уставок и характеристика линии электропередачи


Iном. первичн. А

U
ном. первичн. кВ

X1
Ом/км



R1 Ом/км

X0
Ом/км

Km

X0
отв
Ом

L
отв
Ом

Tфакт

мс



















Длина линии:                    =________ км
Коэффициент трансформации ТТ Коэффициент трансформации ТН
Результаты внешнего и внутреннего осмотра прибора
Состояние блока и плат прибора по результатам внешнего и внутреннего осмотра

  1. Проверка сопротивления изоляции
    1. Проверка изоляции всех цепей относительно корпуса производится мегаомметром на напряжение 1000 В.

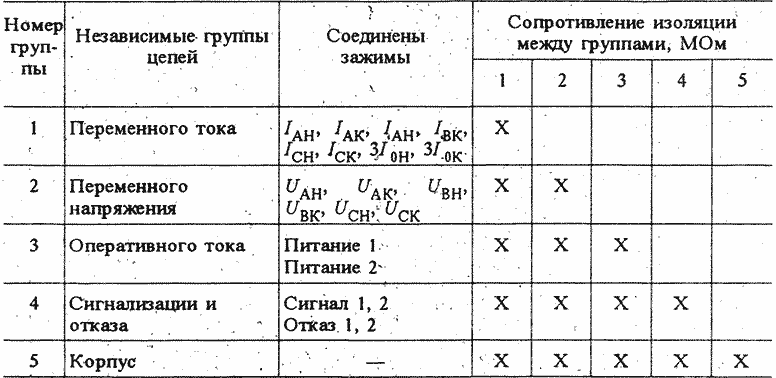

  1. Проверка изоляции независимых цепей между собой производится мегаомметром на 1000'В, а цепей “Сигнал” и “Отказ” относительно других цепей — на напряжение 500 В. (Зажимы “Режим” не проверять!) Независимые цепи объединены в группы перемычками в соответствии с табл. 1:


Сопротивление должно быть не менее 10 МОм.

  1. Проверка работы кнопок клавиатуры. Клавиатура
  2. Проверка блока питания.
    1. Проверка выполняется с помощью ЛАТРа на переменном токе и с помощью ЛИПСа — на постоянном. Входное напряжение измеряется вольтметром.
    2. Подать номинальное напряжение сети. Установить значение уставки Iном = 1000 + 10 А.

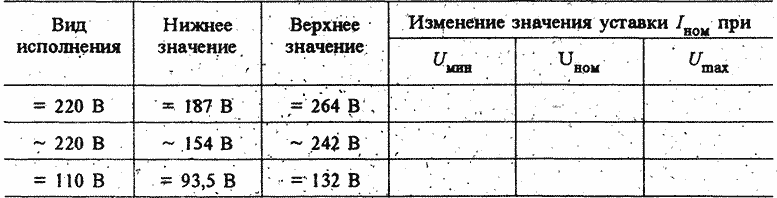

    3. Изменять значение напряжения оперативного питания в следующих пределах:


При этом отклонение уставки не должно, превышать ± 1% и устройство должно сохранять работоспособность. Устройство __________________________________________________________
__________ работоспособность.

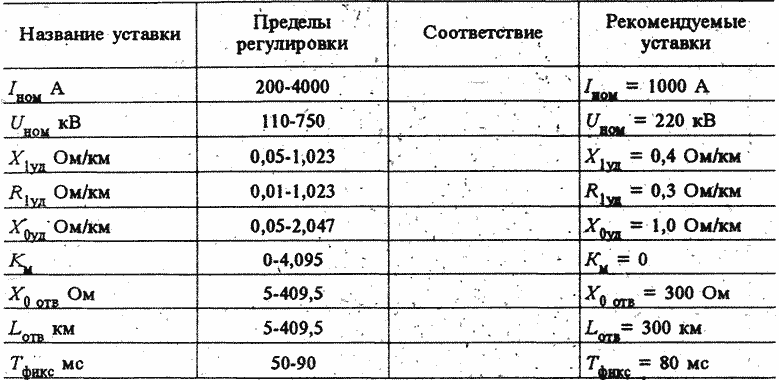

  1. Проверка пределов регулировки уставок. После проверки уставок их следует выставить в соответствии с таблицей. Диапазоны регулировок также приведены в таблице:

  1. Проверка установки и хода часов. Установить текущее время

и дату в режиме “Уставки” и проверить ход часов в режиме “Контроль”. Работа часов       .

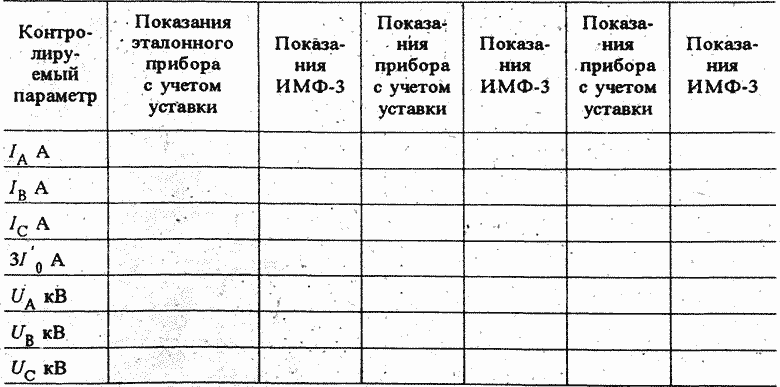

  1. Проверка в режиме “Контроль”. Подать фазные напряжения и токи и сверить их значения с показаниями устройства:


Погрешность не должна превышать ±3% при токах не менее Iном и ±5% при меньших.

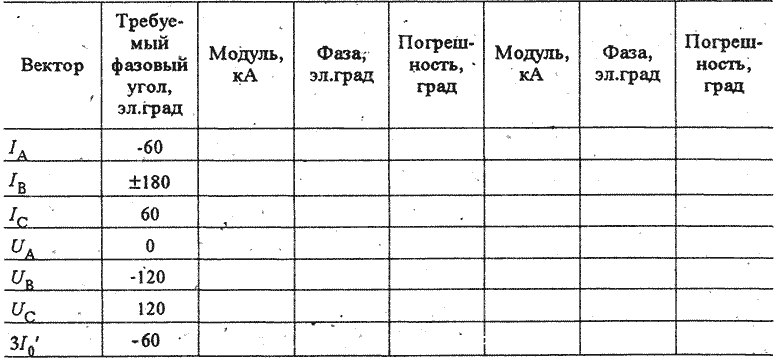

  1. Проверка векторной диаграммы. Подать на устройство симметричную трехфазную систему токов и напряжений при сдвиге фаз между напряжениями и токами в 60 эл. град. Ток 3подключить последовательно току I А. Сделать пробный пуск. Повторить при другом значении фазных токов. В режиме “Результат” снять векторные диаграммы. Отклонения углов фазных токов и напряжений от указанных в таблице не должны превышать ±8 эл. град при токах в диапазоне от Iмин до Iном и ±4 эл.град при больших токах.

  1. Проверка точностных параметров устройства.

Значение Кт= 50 · Uном / Iном (для 5 А), Кт = 10 · Uном/ Iном (для 1 А).
При проверке должна быть установлена перемычка “Режим”.

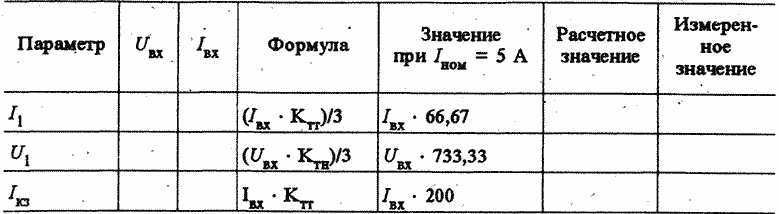

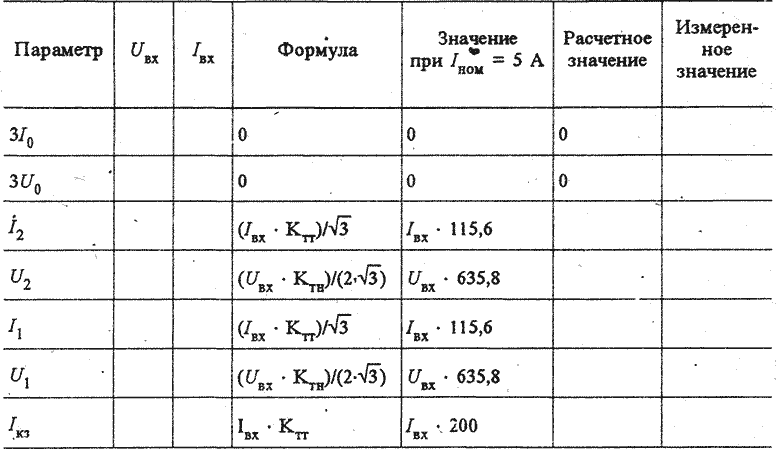

9.1. Проверка определения расстояния совмещается с проверкой дополнительных расчетных параметров. При имитации однофазных КЗ измеренные значения не должны отличаться от расчетных более чем на ±5%. Расчетные значения определяются по выражениям:

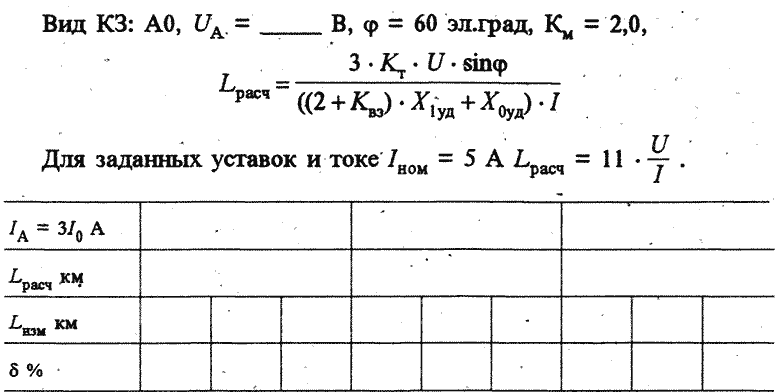

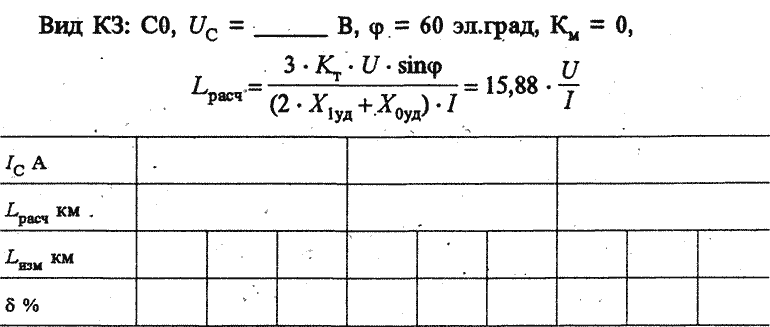

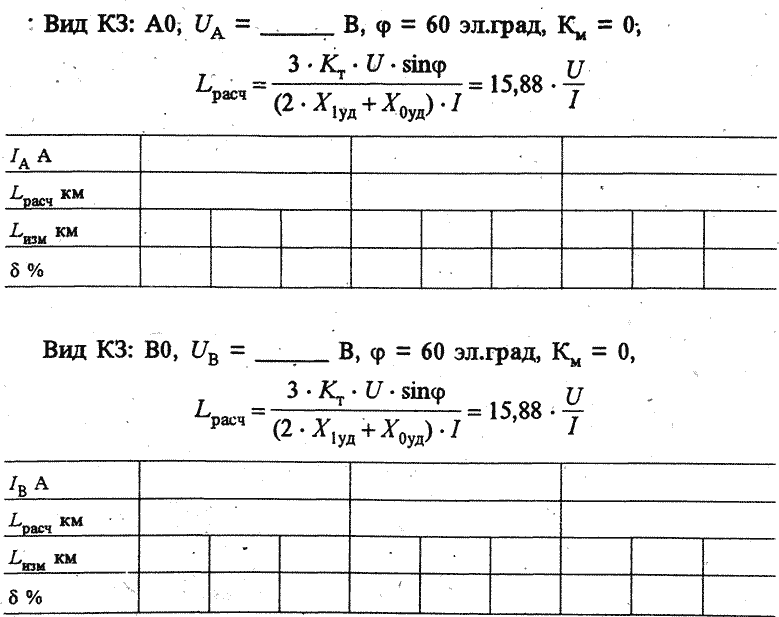

    1. Однофазные замыкания (делается три фиксации КЗ устройством ИМФ-3 каждой из комбинаций тока и напряжения для двухтрех разных значений тока Iвх).

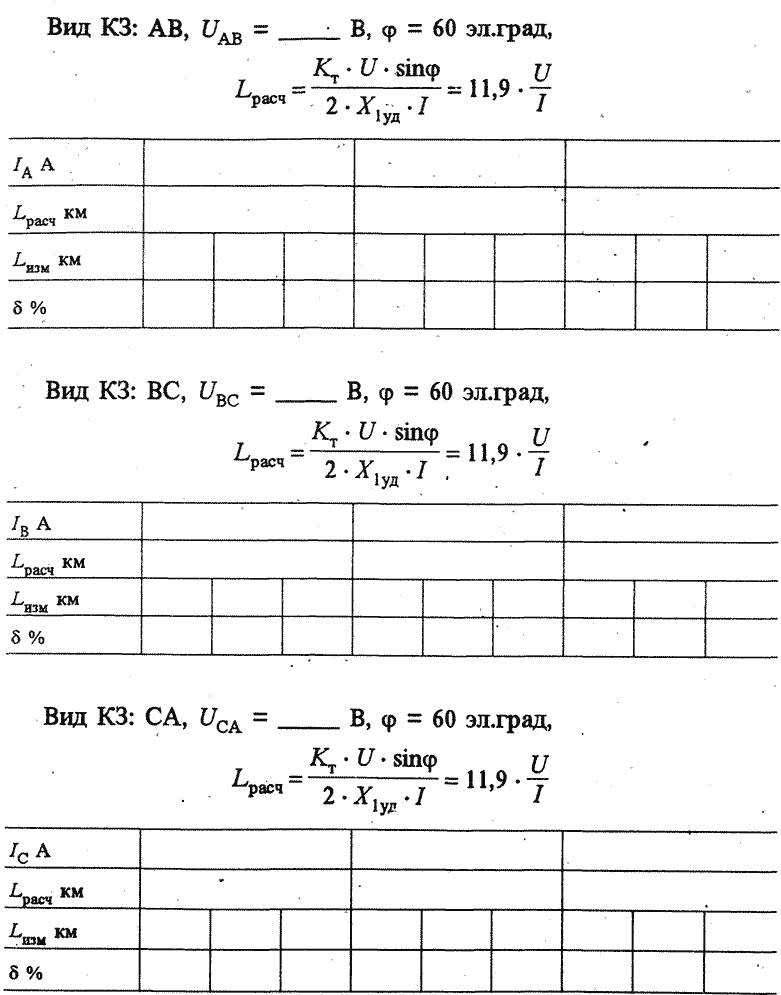

    1. При имитации междуфазных КЗ измеренные значения не должны отличаться от расчетных более чем на ±5% (5% берутся от верхней шкалы данного диапазона). Расчетные значения определяются по выражениям



где Kтт=Iном(А)/5, Iвх — подводимый ток, А;
Ктн= Uном (кВ)/0,1, Uвх — подводимое напряжение, В.

    1. Двухфазные замыкания (делается три фиксации КЗ устройством ИМФ-3 каждой из комбинаций тока и напряжения для двухтрех разных значений тока Iвх).

    1. Однофазное замыкание с взаимоиндукцией параллельной линии (делается три фиксации КЗ устройством ИМФ-3 каждой из комбинаций тока и напряжения для двух-трех разных значений тока).

Погрешность не должна превышать ±5% при L>20 км и ±1 км при L<20 км.
10. Проверка селективного пуска осуществляется с помощью
перемычки “Режим”. Удаление перемычки должно приводить к отсутствию фиксации КЗ в памяти
11. Контроль сохранения памяти осуществляется выключением устройства с записанной информацией на время не менее 10 ч с последующей проверкой хода часов и данных о КЗ. Память через... часов(а).
12. Проверка выдачи сигнала срабатывания производится ом
метром между зажимами “Сигнал”. После фиксации КЗ в режиме слежения контакты должны замкнуться, а после нажатия любой кнопки на клавиатуре — разомкнуться. Сигнализация срабатывания .
13. Проверка выдачи сигнала “Отказ” производится омметром
между зажимами “Отказ”. При отключении питания устройства контакты должны замыкаться, а после включения и выдачи на табло информации — размыкаться. Сигнализация отказа .
14. Проверка самозапуска проводится в неселективном режиме при входном напряжении около 50 В. В режиме однофазного КЗ устройство не должно срабатывать при подаче тока до 0,7 • Iтin•(0,28•Iном или 1,4 А для Iном=5А). При подаче тока 1,25xImin (0,5 • Iном или 2,5 А для Iном = 5 А) устройство должно надежно срабатывать, что фиксируется по индикации вида и расстояния до КЗ на экране. При имитации междуфазных КЗ пуск должен происходил, при токах в √3•Imin (0,7•Iном или 3,46 А для Iном = 5 А). Зона неуверенного пуска (без фиксации вида и расстояния) не должна превышать 25% (3,0-3,9 А).
Заключение
Проверку произвели
Руководитель работ
Дата

Список использованной литературы

1. Шалых Г. М., Айзенфельд А. И., Малый А. С. Определение мест повреждения линий электропередачи по параметрам аварийного режима. 2-е изд., перераб. и доп. —М.: Энергоатомиздат, 1983.
2. Кузнецов А. П. Определение мест повреждения на воздушных линиях электропередачи.— М.: Энергоатомиздат, 1989.
3. Айзенфельд А. И., Аронсон В. Н., Гловацкий В. Г. Фиксирующие индикаторы тока и напряжения ЛИФП-А, ЛИФП-В, ФПТ и ФПН. —М.: Энергоатомиздат, 1989.
4. Методические указания по техническому обслуживанию фиксирующих индикаторов ЛИФП, ФПТ, ФПН. М.: СПО ОРГРЭС, 1994.
5. Методические указания по определению мест повреждения воздушных линий напряжением 110 кВ и выше с помощью фиксирующих приборов.— М.: СПО Союзтехэнерго, 1989.
6. Типовая инструкция по организации работ для определения мест повреждения воздушных линий электропередачи напряжением 110 кВ и выше с помощью фиксирующих приборов,— М.: СПО Союзтехэнерго, 1985.
7. Правила техники безопасности при эксплуатации электроустановок. 2-е изд., перераб. и доп.— М.: Энергоатомиздат, 1987.
8. Типовая инструкция по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций.— М.: СПО ОРГРЭС, 1991.

9. Правила технического обслуживания устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации электростанций и подстанций 110-750 кВ.— М.: СПО Союзтехэнерго, 1989.
10. Правила технического обслуживания устройств релейной защиты и электроавтоматики электрических сетей 0,4-35 кВ.— М.: СПО Союзтехэнерго, 1989.
