Основными ФП для ВЛ всех классов напряжения, начиная со 110 кВ, являются фильтры серии ФПУ. Эта серия содержит 23 модификации, каждая из которых рассчитана для работы на ВЛ одного класса напряжения с определенным значением емкости КС и фиксированным диапазоном рабочих частот. Электрические данные всех модификаций серии ФПУ приведены в табл. 8.11.
Фильтры ФПУ предназначены для схемы присоединения фаза— земля или трос — земля. Рабочее затухание в пределах диапазона, обусловленного для данной модификации, составляет не более 1,7 дБ. Со стороны ВЧ кабеля фильтр рассчитан на сопротивление нагрузки 75 Ом. Пропускаемая мощность сигналов ВЧ — не более 200 Вт. Фильтр присоединения заключен в литой металлический корпус размером 387Х X275X480 мм, который предназначен для крепления на металлической колонке, на которой установлен КС. Для защиты от перенапряжений между линейным выводом и корпусом включен вентильный разрядник с пробивным напряжением искрового промежутка 2,1—2,8 кВ. Фильтры ни на одном из диапазонов не содержат трансформаторов со стальным сердечником и потому практически не вносят нелинейных искажений в ВЧ тракт канала связи. Масса фильтра — 18 кг.
Фильтр ФП-РС-6-35 предназначен для каналов ВЧ связи на ВЛ 6—35 кВ, выполненных на аппаратуре АРС-64. Фильтр присоединения работает с конденсаторами связи СММ-20/√3-0,107; СММ-20/√3-0,035 и СМР-55/√3-0,044, в связи с чем емкости присоединения на ВЛ 6— 10 кВ составляют 4400, 35 000 и 107 000 пФ и на ВЛ 35 кВ 4400, 17 500 и 53 300 пФ.

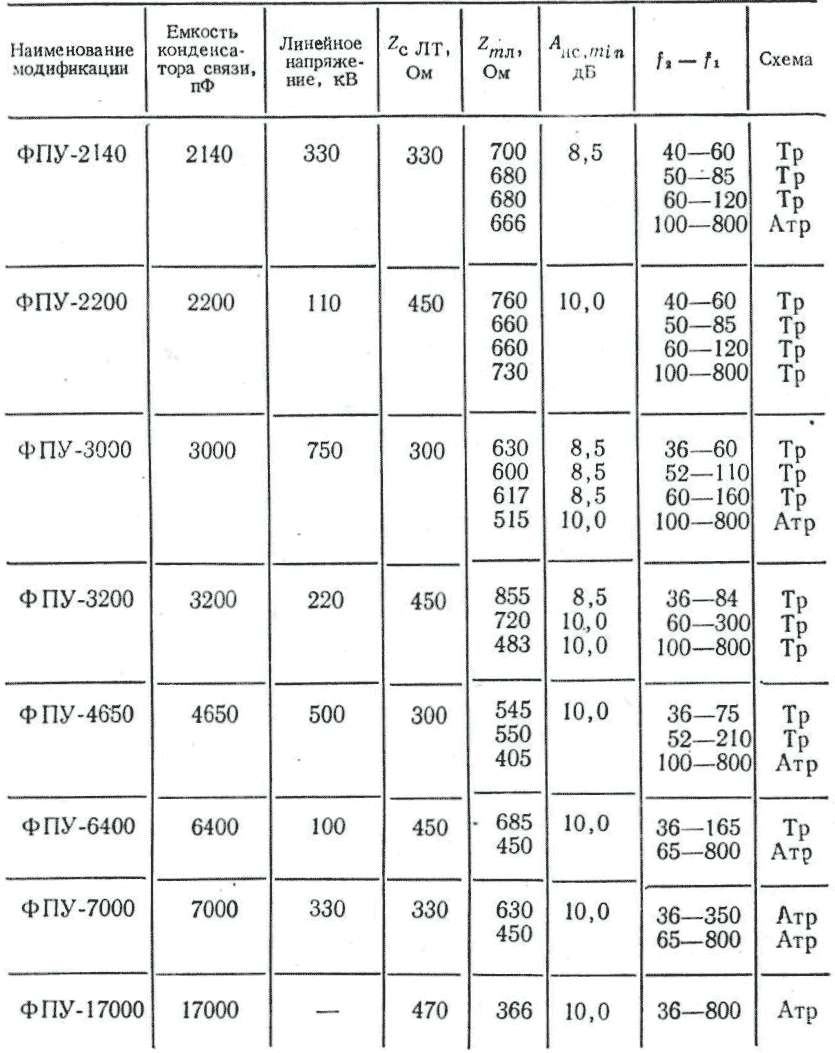

Таблица 8.11. Данные фильтров присоединения серии ФПУ

Примечания: 1. Затухание несогласованности входного сопротивления ФП со стороны линии определено для полос, ограниченных частотами, отстоящими на 10% от краев полосы пропускания при нагрузке ФП со стороны кабеля на сопротивление 75 Ом.
2. ФПУ-17000 применяется для присоединения по схеме трос — земля.

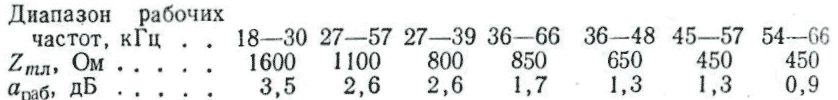

При емкости присоединения 4400 пФ ФП выполняется по схеме одночастотного компенсационного устройства (рис. 8.3,а), при других значениях емкости присоединения — по схеме фильтра верхних частот и постоянной К (рис. 8.3,б). В схеме компенсационного устройства ФП имеет следующие данные:

Для настройки на среднюю частоту каждой из указанных частотных полос па катушке L предусмотрены отводы. Электрические данные ФП при работе по схеме фильтра верхних частот приведены η табл. 8.12.

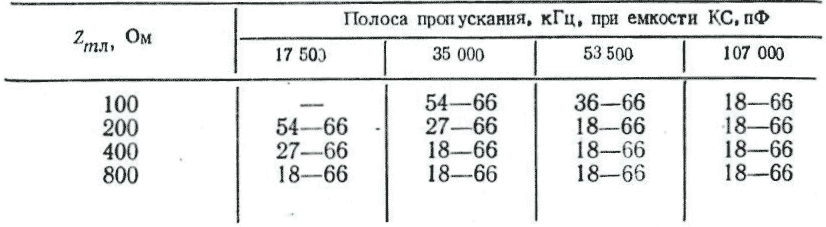

Таблица 8.12. Электрические данные фильтра ФП-РС-6-35 при работе с КС емкостью 17 000—107 000 пФ

Рабочее затухание ФП в пределах полосы не превосходит 2,2 дБ. В схеме ФП предусмотрены перемычки, обеспечивающие возможность изменения фазы ВЧ сигнала на 180°, что бывает необходимо в устройствах ВЧ обхода подстанций. Фильтр присоединения снабжен разрядником в виде искрового промежутка с пробивным напряжением 1,5 кВ, габаритные размеры — 380X330x180 мм, масса—11 кг.

Рис. 8.3. Схемы фильтра присоединения ФП-РС-6-35:
а — компенсационное устройство; б — фильтр верхних частот
Фильтр УФП-75. Основное назначение — присоединение к ВЛ 35—110 кВ по схеме фаза — земля. Фильтр присоединения может также использоваться для присоединения к ВЛ 6—20 кВ и к ВЛ 220 и 330 кВ.
В схеме фильтра УФП-75 имеются три катушки индуктивности с отводами и два магазина емкостей. С помощью этих элементов собираются схемы ФП для работы с различными КС с емкостями присоединения от 2200 до 35 000 пФ по схемам цепочечного полосового фильтра типа К, фильтра верхних частот и автотрансформаторного фильтра   характеристического сопротивления со стороны линии 200, 400, 600, 800 и 1000 Ом.

При всех используемых типах КС верхняя граничная частота общего диапазона частот составляет 600 кГц. Значения нижней граничной частоты даны ниже:

Максимальное значение рабочего затухания в пределах полосы — не более 1,75 дБ (на краях полосы до 2,2 дБ), затухание нелинейности при мощности передаваемого сигнала до 40 Вт —не менее 52 дБ. Так же как и в фильтре ФП-РС-6-35, предусмотрена возможность поворота фазы ВЧ сигнала на 180°.
Согласование характеристического сопротивления ФП с волновым сопротивлением ВЧ кабеля осуществляется отдельным трансформатором с ферромагнитным сердечником. В схеме предусмотрены ВЧ дроссель для отвода на землю токов промышленной частоты и защитный вентильный разрядник с пробивным напряжением на промышленной частоте 5 кВ.
