Промышленность выпускает две основные серии конденсаторов связи — в фарфоровых корпусах для линий всех классов напряжения, начиная с 35 кВ, и в металлических корпусах для ВЛ 6—35 кВ. Все эти конденсаторы являются бумажно-масляными. В качестве диэлектрика применяется бумага, пропитанная специальным маслом, обкладки выполняются из алюминиевой фольги.
Конденсаторы в фарфоровых корпусах. Каждый конденсатор набирается из отдельных конденсаторных пакетов. Требуемая емкость достигается последовательным и параллельным соединением отдельных пакетов. Набор пакетов, закрепленных деревянными рейками, вставляется в фарфоровый цилиндр, собранный из отдельных фарфоровых колец с ребрами. На краях цилиндра укреплены металлические крышки из листовой стали. К верхней и нижней крышкам подсоединяются выводы обкладок конденсатора. Внутри корпуса помещен расширитель (компенсатор), служащий для компенсации температурных изменений объема масла. Компенсатор представляет собой набор мембранных коробок, укладываемых внутрь конденсатора над конденсаторными пакетами. Мембранные коробки изготовляются из двух штампованных мембран, герметично сваренных между собой. Весь конденсатор герметически закрыт. Никаких проверок масла в процессе эксплуатации не производится.
Если фазное напряжение ВЛ выше рабочего напряжения конденсатора, то конденсатор связи для такой ВЛ составляется из нескольких конденсаторов, соединенных последовательно путем установки их один па другом. Для изоляции нижней обкладки конденсатора связи от земли предусмотрена специальная изолирующая подставка, имеющая тот же диаметр, что и конденсатор данного типа. Выпускаются также конденсаторы, конструктивно совмещенные с подставкой.
Для отбора мощности выпускаются конденсаторы отбора, имеющие ту же конструкцию и диаметр, что и КС, для работы с которым он предназначен. Конденсатор отбора устанавливается на изолирующей подставке первым, и на нем монтируются все конденсаторы, образующие конденсатор связи. Если в состав КС входит конденсатор отбора мощности, то используются только конденсаторы, не совмещенные с изолирующей подставкой.
Электрические данные конденсаторов в фарфоровых корпусах приведены в табл. 8.9. В обозначениях типов конденсаторов буквы означают: С — связи; М — с масляным заполнением; Р — с расширителем; К — с компенсатором; О — отбора мощности; И — измерительный; Д — как делитель напряжения; П — совмещенный с изолирующей подставкой; Б — категория по длине пути утечки по изоляции (ГОСТ 9920—75), конденсаторы с индексом Б применяются в районах с повышенной загрязненностью воздуха; У и ХЛ — категории климата умеренного и холодного соответственно. Диапазон рабочих температур для категории У1 составляет —45-45 °С, для категории ХЛ1—60+40 °С.
Конденсаторы связи предназначены для работы на высоте над уровнем моря не более 1000 м. Конденсаторы СМР и ОМР выпускаются также в тропическом исполнении.
Конденсаторы в металлических корпусах. Промышленность выпускает два тина конденсаторов связи в металлических корпусах.


В качестве первого элемента КС ВЛ 110 кВ.
В качестве первого элемента КС ВЛ 220 и 330 кВ.

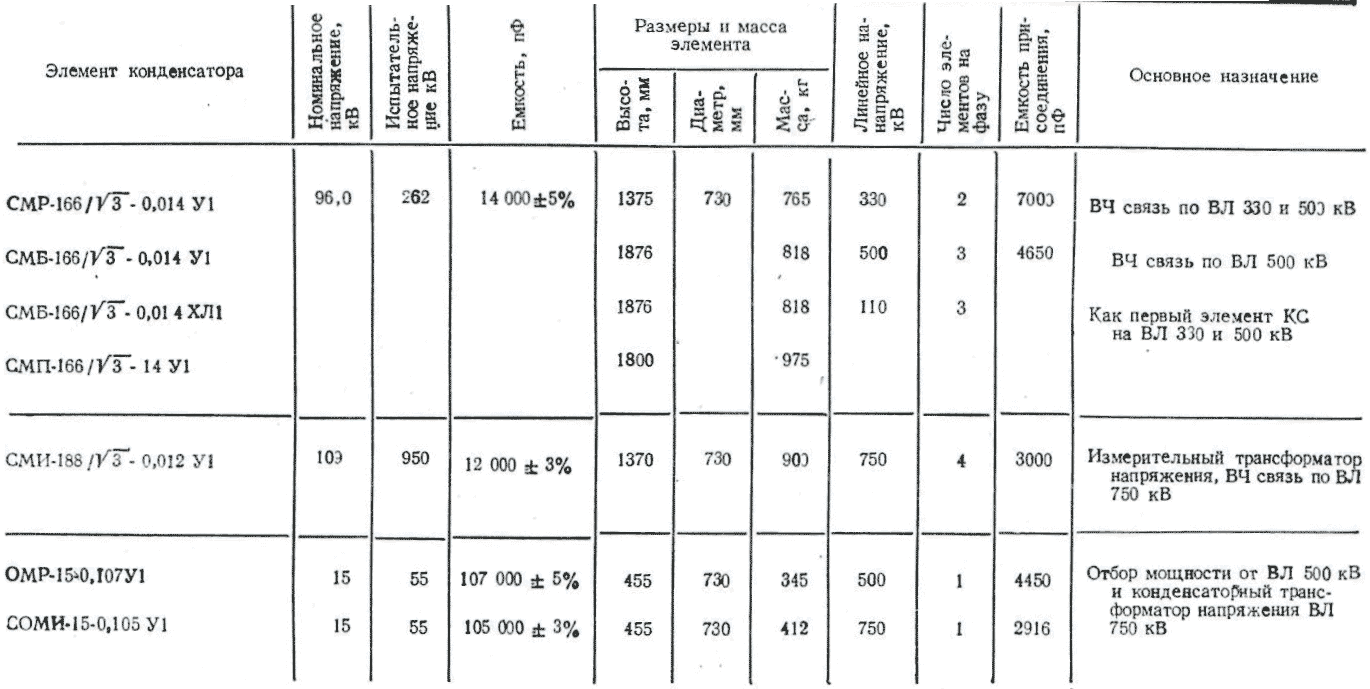

Таблица 8.9. Данные конденсаторов связи в фарфоровых корпусах

Таблица 8.10. Данные конденсаторов связи в металлических корпусах

Электрические данные, габаритные размеры и масса этих конденсаторов приведены в табл. 8.10. Конденсаторы предназначены для работы в диапазоне температур от —40 до +40 °С. При изменении температуры в этих пределах емкость конденсатора может изменяться на +3 % от значения при 20°С.
