Глава V
ВЫБОР ПРОВОДОВ И КАБЕЛЕЙ

ВЫБОР ПЛОЩАДИ СЕЧЕНИЯ ПРОВОДОВ И КАБЕЛЕЙ ПО ДОПУСТИМОМУ НАГРЕВУ

Для выбора площади сечения проводов и кабелей по нагреву расчетными токами нагрузки пользуются табл. 25—31 при соблюдении условия, что расчетный ток должен быть меньше или равен допустимому току (табличное значение), т. е. Iр≤ Iдоп. Таблицы предельно допустимых токов по нагреву составлены на основании теоретических расчетов и результатов испытаний для различных проводов и кабелей в зависимости от условий их прокладки и являются общегосударственными нормативами.

25. Допустимые токовые нагрузки , А, на голые (неизолированные) провода из различных материалов для наружного и внутреннего расположения

* При расчете осветительных и коммунальных нагрузок часто пользуются методом удельных значений мощности, которые приводятся в справочной литературе.
В табл. 25 приведены длительно допустимые токовые нагрузки на голые (неизолированные) провода из расчета допустимой температуры их нагрева + 70 °С при температуре окружающей среды +25 °С. Нагрузки приведены для наружного (Н) и внутреннего (В) расположения проводов. В случае, когда температура окружающей среды отлична от принятой +25 °С, производится пересчет по поправочному коэффициенту Кп (табл. 26); значение тока при температуре +25 °С умножается на коэффициент Кп.

28. Поправочные коэффициенты на температуру среды

Токовые нагрузки на изолированные провода определяются условиями прокладки и количеством проводов, проложенных рядом или в одной трубе. Нормальной температурой при прокладке проводов и кабелей на воздухе считается температура +25 °С, а при прокладке в земле — +15 °С. При подсчете числа проводов, проложенных в одной трубе, нулевой провод четырехпроводной системы трехфазного переменного тока не учитывается.
Допустимые токовые нагрузки для медных и алюминиевых проводов с резиновой и пластмассовой изоляцией приведены в табл. 27. Допустимые токовые нагрузки силовых кабелей выбирают в соответствии с ПУЭ. Данные для наиболее часто встречающихся кабелей при прокладке их на воздухе, в земле и в воде приведены в табл. 28—30.
При прокладке нескольких кабелей рядом в земле, в трубах и в кабельных каналах допустимые токовые нагрузки уменьшают, умножая табличные значения на поправочный коэффициент (табл. 31).
Пересчет допустимых токов при изменении диаметра провода и сохранении остальных условий неизменными производится по формуле

Если изменяется только проводимость материала (например, замена меди алюминием),
При повторно-кратковременном и кратковременном режимах работы с длительностью цикла 10 мин и более расчетный ток (нагрузку) принимают равным предельному длительному току (кроме площади сечений по меди до 6 мм2 и по алюминию до 10 мм2):
где ПВ — длительность цикла 10 мин при продолжительности рабочего периода не более 4 мин.

27. Допустимые токовые нагрузки, А, для проводов с резиновой И полихлорвиниловой изоляцией

28. Допустимые токовые нагрузки, А, для кабелей с бумажной изоляцией (пропитанной маслоканифольной и нестекающей массами) в свинцовой или алюминиевой оболочке, проложенных в земле

29. Допустимые токовые нагрузки для кабелей с бумажной изоляцией, пропитанной маслоканифольной и нестекающей мастикой, в свинцовой или алюминиевой оболочке, проложенных в воздухе

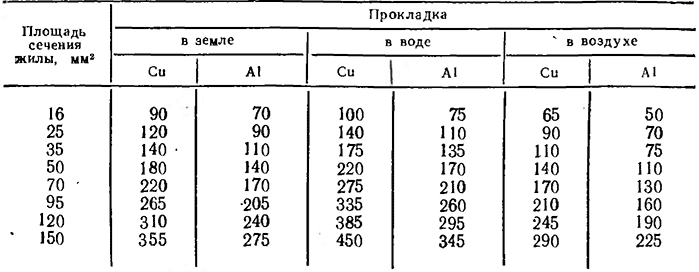

30. Допустимые токовые нагрузки, А, кабелей напряжением 6 кВ с обедненно-пропитанной изоляцией в общей свинцовой оболочке

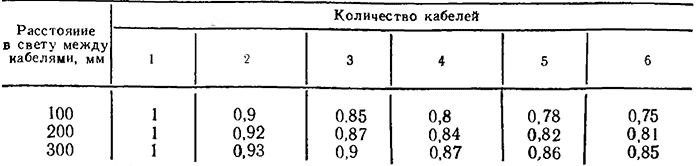

31. Поправочные коэффициенты для кабелей, проложенных рядом
