Припои применяют как связующие вещества при пайке (соединении) различных металлов. Они делятся на легкоплавкие (мягкие) с температурой плавления до 400 °С и тугоплавкие (твердые) с температурой плавления 400—900 °С.
Из мягких припоев применяют оловянно-свинцовые, сурьмянистые оловянно-цинковые И цинково-кадмиевые.

9. Основные характеристики припоев


Марка

Состав, %

Температура плавлении, °С

Свойства, область применения

ПОС-10
ПОС-40

Цифры указывают процентное содержание олова; остальное—свинец

299

Легкоплавкие жидкотекучие припои.
Пайка и лужение токоведущих частой аппаратов из меди, латуни, бронзы

ПОС-61



190

Пайка герметичных швов

ПОС-90



220

Коррозионные швы и покрытия

ПОСК-50-18

Олово—50, кадмий—18, свинец — 32

145

Пайка токоведущих деталей, чувствительных к перегреву (приборов, конденсаторов)

ПОССу-30-0,5

Последняя цифра указывает процентное содержание сурьмы

255

Герметичные швы, токоведущие части аппаратов

ПОССу-40-0,5 ПОС Су-40-2

235
229

То же и панка обмоток электрических машин и аппаратов

П3000

Цинк — 60, кадмий—40

300

Пайка деталей и токоведущих частей аппаратов из алюминия и алюминиевых сплавов

ПК60Ц40



310

АВИЛ-1

Олово—55, кадмии—20, цинк—25

200

То же, но при более низкой температуре

АВИА-2

Олово—40, кадмий—20, циик—25, алюминий—15

250



Марка

Состав, %

Температура плавления °С

Свойства, область применения

Л170А

Олово—80, серебро—1, кадмий—19

175

Пайка деталей и токоведущих частей аппаратов и приборов из алюминия и алюминиевых сплавов, пайка алюминия с медью

ПМЦ-54
ПМЦ-48
ПМЦ-36

Цифры указывают процентное содержание меди, остальное—цинк

880
865
825

Пайка деталей из меди, латуни, бронзы, стали. Образуются хрупкие швы

Л63

Медь—65, цинк—35



Пайка деталей из меди, латуни, бронзы, стали. Швы обладают большой механической прочностью

ЛОК-62 06-04

Медь—62, цинк—37, олово—0,6, кремний—0,4

905

ПСр-72
ПСр-50
ПСр-70
ПСр-65
ПСр-45

Цифра указывает процентное содержание серебра

779
850
755
740
725

Пайка токоведущих деталей из меди, латуни, бронзы и других металлов (кроме алюминия, алюминиевых и магниевых сплавов).
Швы обладают высокой прочностью и коррозионной стойкостью

ПСр-71Ф

Серебро—71, медь—28, фосфор—1

795

Пайка без флюса узких и глухих зазоров в деталях из меди, латуни, бронзы и других металлов и сплавов. Повышенная проводимость

ПСр-44Кд

Серебро—74, медь—18-, кадмий—8

800

То же, но пайка с флюсом

34-А

Алюминий—66, медь—28, кремний—6

525

Пайка изделий из алюминия и его сплавов.
Места пайки обладают высокой механической прочностью

35-А

Алюминий—72, медь—21, кремний—7

540

А

Медь—1,5, олово—40,
цинк—58,5

425

Пайка и лужение без флюса алюминиевых проводов

В

Алюминий—12,
медь—8,
цинк—80

410



Кадмиевый

Кадмий—24, олово—36, цинк—40

300

Пайка без флюса алюминиевых проводов малого диаметра

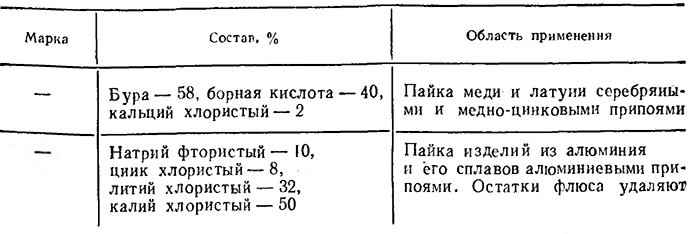

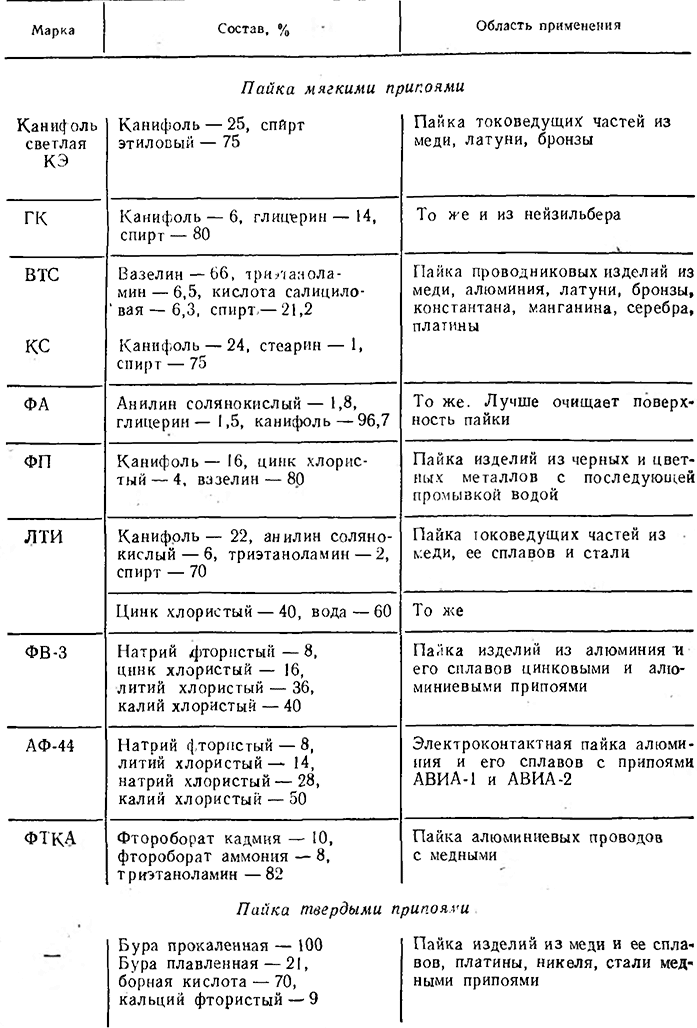

10. Основные характеристики флюсов

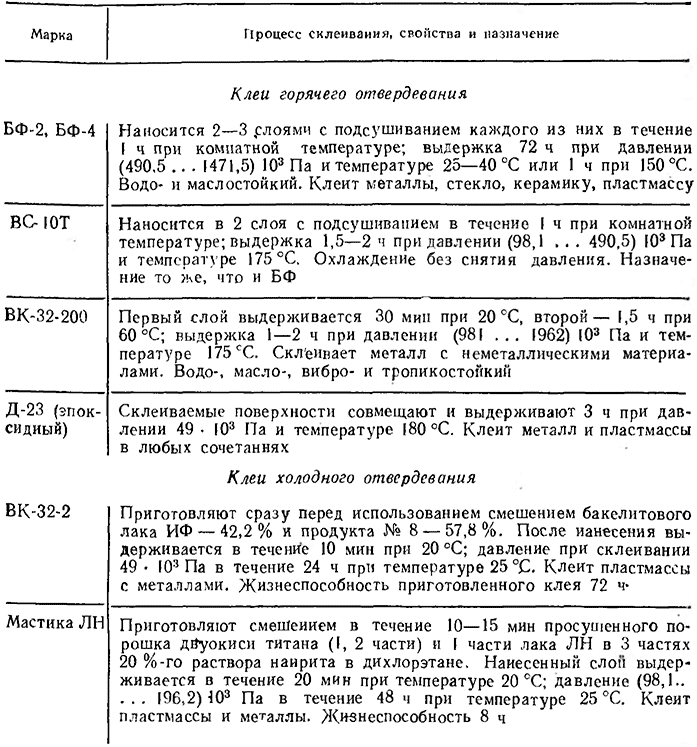

11. Характеристика клеев

Продолжение табл. 11


Марка

Процесс склеивания, свойства и назначение

Д-6 (эпоксидный)

Приготовляют смешением смолы ЭД-6 (130 частей), гексаметилен- диамина (10 частей) и дибутилфталата (10 частей). Наносят на поверхность и выдерживают 20 мин при температуре 20 °С; давление при склеивании 98,1-103 Па в течение 24 ч при температуре 25 °С. Клеит металлы, керамику, стекло и пластмассы.
Жизнеспособность 30—40 мин

БОВ-I, БОВ-3

Один слой с выдержкой 20 мин при температуре 20 °С; давление (19,62 ... 49) 103 Па при температуре 25 °С в течение 20 ч.
Кроме металлов клеит капрон, фторопласт-4 и др. Хороший электроизолятор. Жизнеспособность несколько суток

Примечание. I Па = 1 Н/м2 = 0,102 кгс/м2 = 10,2 · 10-6  кгс/см2 (ат); 1 κгс/см2 (ат) = 98,1 · 103 Па.
Оловянно-свинцовые припои получили самое широкое применение из-за своей относительной дешевизны и способности к большой жидкотекучести, что обеспечивает хорошее заполнение швов при пайке. В обозначении оловянно-свинцовых припоев цифра указывает процентное содержание олова (например, ПОС-40 содержит 40 % олова). Эти припои используют при пайке изделии из меди, латуни, бронзы. Применение припоя с большим содержанием олова обеспечивает более высокую механическую прочность соединения. Температура плавления этих припоев до 300 °С.
Сурьмянистые оловянно-цинковые припои хорошо обеспечивают герметичность швов. Их применяют при пайке тонких швов обмоток электрических машин и аппаратов. Последняя цифра в обозначении такого припоя указывает процентное содержание сурьмы (например, припой ПОССу-40-0,5 содержит 0,5 % сурьмы).
Мягкие припои также бывают с присадками кадмия и висмута. Эти припои обеспечивают надежную пайку соединений, чувствительных к повышенному нагреву. Так, цинково-кадмиевые припои обеспечивают хорошую пайку деталей и токоведущих частей из алюминия и его сплавов. Припои с добавкой (присадкой) серебра применяют при пайке алюминия с медью.
Из твердых припоев используют медно-цинковые, где процент содержания меди указывается в марке припоя (например, ПМЦ-54 имеет 54 % меди, остальное — цинк). Медно-фосфористые припои имеют малое удельное электрическое сопротивление швов, но они очень хрупки и подвержены вибрации. У медно-серебряных припоев в обозначении марки цифрами указывается процентное содержание серебра. Эти припои образуют механически прочные и коррозионностойкие швы при малом удельном электрическом сопротивлении. Применяют их для пайки ответственных токоведущих частей из меди, латуни, бронзы и других металлов, кроме алюминиевых и магниевых сплавов. Данные припоев приведены в табл. 9.
С помощью флюсов очищают поверхности спаиваемых деталей от окислов и других загрязнений, предохраняя место пайки от окисления. Данные флюсов приведены в табл. 10.
Клеи служат для склеивания различных материалов. Склеивание поверхностей производится после их тщательной пришлифовки по плоскости и очистки от загрязнений. Клей наносится одним или несколькими тонкими слоями и до склеивания поверхностей предварительно подсушивается в течение определенного времени. Характеристики широко применяемых клеев приведены в табл. 11.
