Новые системы электропривода механизмов для бурения скважин
Структура электропривода
Морские буровые установки, электроприводы установок для сверхглубокого бурения
Автоматизация технологических процессов

Морские буровые установки (МБУ). Электрооборудование новых МБУ всех типов (стационарные буровые платформы СБП, самоподъемные — СПБУ, полупогружные — ППБУ, буровое судно — БС) унифицировано. За базовый комплект принято электрооборудование самоподъемной буровой установки СПБУ 6500/100, в состав которой входят:
дизель-генераторные установки с синхронными генераторами;
силовые тиристорные преобразователи главных электроприводов;

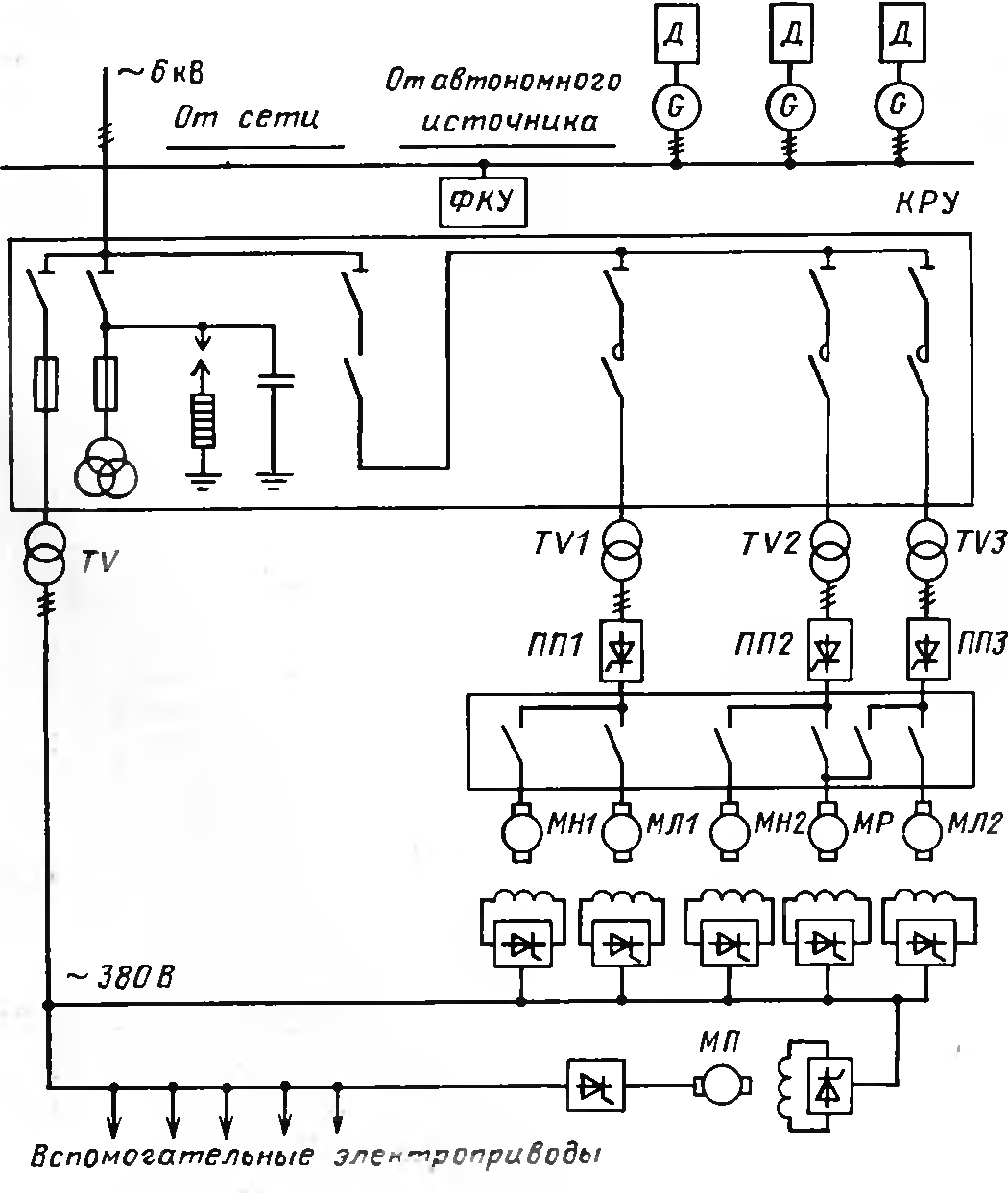

Рис. 2

комплект электрооборудования якорного комплекса
Рис. 3
электродвигатели главных буровых механизмов (лебедки, роторы, буровых насосов);
электродвигатели цементировочных насосов.
На полупогружной установке ППБУ 6500/200 используются полностью тот же комплект электрооборудования и, кроме того, комплект электрооборудования якорного комплекса (рис. 3).
На стационарной буровой платформе СБП 6500 с двумя буровыми установками применяются полностью базовый комплект электрооборудования и дополнительно к нему вторая группа дизель-генераторной установки, второй комплект силовых тиристорных преобразователей и электродвигателей. Электрооборудование морских буровых установок в большей степени унифицировано с наземными установками.

Электроприводы установок для сверхглубокого бурения.

К установкам сверхглубокого бурения относят буровые с глубиной бурения 6500—15 000 м, грузоподъемностью 400 т и более. Созданы четыре типа таких установок: «Уралмаш-6500 ЭР», «Уралмаш-6500 ДЭР», «Уралмаш-8000 ЭП» и «Уралмаш-15000». Буровые установки «Уралмаш-6500 ЭР» и «Уралмаш-6500 ДЭР» предназначены для эксплуатационного и разведочного бурения на нефть и газ скважин глубиной до 6500 м для электрифицированных и неэлектрифицированных районов страны. Установка «Уралмаш-8000 ЭП» предназначена для разведочного бурения скважин глубиной до 8000 м. Буровая установка «Уралмаш-15000» рассчитана на бурение геологоразведочных скважин глубиной до 15 000 м с целью изучения недр земли. С увеличением глубины трудности бурения возрастают. Поэтому привод главных технологических механизмов тяжелых буровых установок обладает большой мощностью, хорошими статическими и динамическими характеристиками и высокими регулировочными качествами.
-

электропривода постоянного тока для буровых установок БУ-15000
Рис. 4

Указанные требования наиболее эффективно обеспечивает глубокорегулируемый электропривод постоянного тока. Благодаря хорошим регулировочным свойствам и динамическим характеристикам электропривода постоянного тока по системе «генератор — двигатель», разработанного для буровых установок БУ-15000 (рис. 4), получены оптимальные режимы бурения, высокие скорости проходки, повышен срок службы технологического оборудования.
В настоящее время модернизирована установка «Уралмаш-15000» на базе применения тиристорных преобразователей. Все системы электропривода главных механизмов для сверхглубоких буровых установок максимально унифицированы. Привод лебедки безредукторный с понижающей передачей, двухдвигательный обеспечивает глубокое регулирование скорости; реверс осуществляется в цепи возбуждения. Привод позволяет вести работы в режиме постоянной мощности при скорости электродвигателя выше основной, а также в режиме рекуперации или динамического торможения. Электропривод бурового насоса—однодвигательный с односкоростной передачей, с однозонным глубоким регулированием скорости. Электропривод роторного стола — однодвигательный с непосредственным соединением двигателя с валом ротора с однозонным регулированием скорости. Вспомогательные механизмы имеют нерегулируемый электропривод переменного тока с асинхронными двигателями. Для распределения электроэнергии на буровой установке имеется высоковольтное распределительное устройство 6000 В.
Буровые установки, предназначенные для неэлектрифицированных районов, имеют такой же состав оборудования и отличаются наличием дизель-электрических электростанций.
Системы электропривода всех установок сверхглубокого бурения во многом унифицированы с системой электропривода морских буровых установок. Исключение составляет электропривод буровой лебедки; при питании от сети на наземных буровых установках предусматривается торможение в инверторном режиме тиристорного преобразователя.
