  2. КОМПЛЕКТ ЭЛЕКТРООБОРУДОВАНИЯ НА НАПРЯЖЕНИЕ 1140 В ДЛЯ ВЫШКОПРОИЗВОДИТЕЛЬНЫХ УЧАСТКОВ УГОЛЬНЫХ ШАХТ

Непрерывный рост нагрузки на лаву и повышение производительности труда в угольной промышленности связаны с ростом энерговооруженности горных машин и механизмов.Так,за последние 25 лет мощность привода очистных комбайнов возросла более чем в 10 раз. Технологические ограничения в сечении кабеля и пространственное разделение центров питания и потребления привели к необходимости повышения напряжения. Более высокое напряжение позволяет поднять момент нагрузки, равный произведению передаваемой мощности на расстояние.
Проведенный технико-экономический анализ и оценка вопросов безопасности позволили следующей ступенью номинального напряжения принять 1140 В [8; 9]. При переводе напряжения шахтных участковых сетей с 660 на 1140 В повышается их пропускная способность в 3 раза, снижается расход меди и сокращаются непроизводительные потери электроэнергии [8; 24].

Отличительной чертой разработки нового электрооборудования явилось комплексное решение задачи: одновременно создавались горные машины (Гипроуглемаш, Донгипроуглемаш), правила и нормы безопасности (МакНИИ) и все необходимое электрооборудование на напряжение 1140 В, конструктивно унифицированное с серийно выпускаемым на напряжение 660 В (ВЙИИВЭ). В основу разработки был положен угледобывающий комплекс 2КМ-87ВМ, имеющий техническую производительность 1820 т/сут и суммарную мощность 828 кВт (в комплексах на напряжение 660 В суммарная мощность равна 606 кВт). В состав указанного комплекса входит очистной комбайн 1ГШ-68Е с двумя двигателями мощностью по 160 кВт, участковый конвейер СП-87П с двумя двигателями мощностью по 110 кВт и другие менее мощные потребители [20].
Для оснащения мощных высокопроизводительных комплексов типа 2КМ- 87ВМ, а также проходческих комбайнов создан комплект электрооборудования, средств защиты и кабелей на напряжение 1140 В. Использование этого комплекта позволяет обеспечивать эффективное электроснабжение н высокое качество напряжения в шахтной сети при мощности электропривода комбайнов до 300— 350 кВт и увеличить фактическую нагрузку на очистной забой до 2—4тыс. т/сут. Применение этого комплекта с комбайнами мощностью 125—200 кВт позволяет обеспечить высокую степень автономности схем питания и отказаться от передвижения трансформаторных подстанций вслед за перемещением забоя.
Всего разработано 17 видов изделий электрооборудования с уровнем электробезопасности не ниже, чем в сетях напряжением 660 В [5; 8; 66]. В состав комплекта вошли: трансформаторная подстанция ТСВП-630/6-1,2 с аппаратурой защиты от токов утечки (см. табл. 11), автоматический выключатель на ток 320 А (гл. VII, § 2), магнитные пускатели на токи 25; 63 и 250 А (гл. VIII, § 2), комбайновые двигатели мощностью 125; 160 и 200 кВт (гл. X, § 9), конвейерные двигатели мощностью 45; 55; 75; 90 и 110 кВт (табл. 61), двигатели для вспомогательных механизмов мощностью 13; 17 и 30 кВт; бронированные кабели ЭВТ с площадью сечения жил 35—120 мм2 и гибкие ГРШЭ с площадью сечения жил 16—70 мм2 (табл. 62), кабельные соединители на токи 160; 250 и 320 А (табл. 63); пусковые и осветительные агрегаты со встроенной защитой (табл 64) и др.

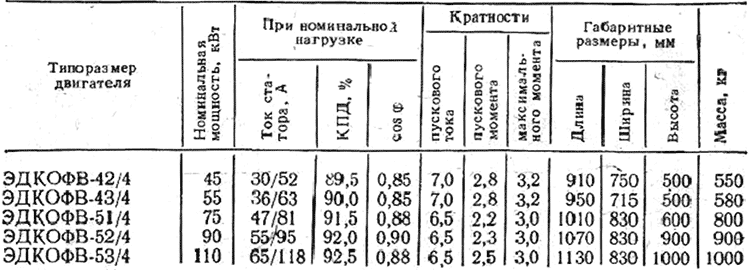

61. Технические характеристики конвейерных двигателей на напряжение 1140/660 В

Примечал и в. Вместо двигателей ЭДКОФВ будут выпускаться модернизированные 2ЭДКОФВ, технические характеристики которых приведены в табл. 53.

62. Основные технические данные шахтных кабелей на напряжение 1140 В

Все электрооборудование комплекта снабжено набором необходимых защит блочной конструкции, сигнальных и поверочных устройств, электрических и механических блокировок.
Применение электрооборудования на напряжение 1140 В позволяет повысить производительность (по сравнению с электрооборудованием на 660 В) в среднем на 30 %, снизить себестоимость угля на 9—10 % и обеспечить экономический эффект в размере 400 тыс. р. в год на один угледобывающий комплекс [5; 29].

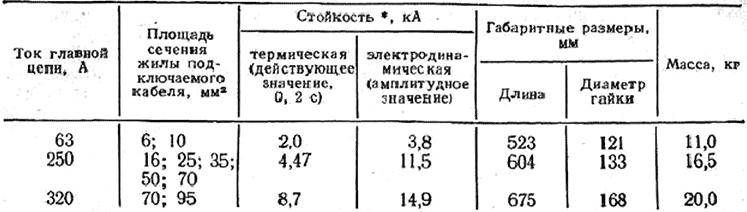

33. Основные технические данные кабельных соединений СНВ на напряжение 1140 В

• Механическая износостойкость составляет 6300 циклов соединения (разъединения). 64. Пусковой и осветительный агрегаты на напряжение 1140 В

В комплект войдут также более мощные изделия [9; 19], такие, как трансформаторная подстанция ТСВП-1000 мощностью 1000 кВ· А с высокоэффективной системой охлаждения, построенной на базе тепловых трубок, тепло влагостойкой изоляцией и устройством разгрузки внутреннего давления взрыва, обеспечивающих повышение мощности на 25—30 % при тех же габаритах; комбайновые двигатели типа ЭКВЖ-4 мощностью 250 и 315 кВт с системой охлаждения, построенной на основе заполнения полости между статором и ротором жидким диэлектриком, что позволяет за счет интенсификации охлаждения электрических обмоток повысить мощность двигателей в 2 раза по сравнению с мощностью двигателей типа ЭКВ; станция управления КУУВ-350, которая более удобна в обслуживании и эксплуатации и заменяющая собой набор пускателей. Комплект электрооборудования на напряжение 1140 В, усиленный указанными изделиями, позволяет поднять энерговооруженность горных машин на новую ступень, получить экономию энергетических и материальных ресурсов.
