   КЛАССИФИКАЦИЯ И МАРКИРОВКА РУДНИЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ

Рудничное электрооборудование, предназначенное для рудников и шахт, согласно ГОСТ 12.2.020—76, классифицируется по уровням и видам взрывозащиты. Уровень взрывозащиты электрооборудования определяет степень взрывозащиты, а вид—совокупность конструктивных мер по исключению или затруднению возможности воспламенения окружающей взрывоопасной среды и обеспечения требуемого уровня взрывозащиты.

Параметры искробезопасного электрооборудования регламентируются требованиями ГОСТ 22782.5—78 (СТ СЭВ 3143—81).

В зависимости от уровня взрывозащиты различают следующее рудничное электрооборудование:

  1. рудничное нормальное (PH), которое не имеет средств взрывозащиты, но в отличие от электрооборудования общего назначения выполнено с учетом специфических требований, предъявляемых к изоляции, путям утечки, электрическим зазорам, защите от попадания влаги и пыли, условиям эксплуатации в подземных выработках;
  2. рудничное повышенной надежности против взрыва (РП), в котором взрывозащита обеспечивается только в нормальном режиме его работы. Для электрооборудования, не имеющего нормально искрящих частей,— это режим, при котором отсутствуют нагрев, электрические искры или дуги, опасные в отношении воспламенения окружающей взрывоопасной среды, для электрооборудования с нормально искрящими частями (реле, предохранители и т. п.) — это режим маломощного искрового разряда, опасного в отношении воспламенения окружающей взрывоопасной среды;
  3. рудничное взрывобезопасное (РВ), в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты. В связи с особыми условиями эксплуатации (высокая относительная влажность, запыленность шахтной атмосферы, наличие капежа, тяжелые условия обслуживания и транспортировки к месту установки) для рудничного электрооборудования вероятными повреждениями являются режим дугового замыкания и механическое воздействие на электрооборудование;
  4. рудничное особовзрывобезопасное (РО), в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, обеспечивающие взрывобезопасность при любых повреждениях, кроме повреждений средств взрывозащиты.

Маркировка рудничного электрооборудования включает в себя знаки уровня и вида взрывозащиты:
знак уровня взрывозащиты электрооборудования (первая часть маркировки) PH — рудничное нормальное, РП — повышенной надежности против взрыва, РВ — взрывобезопасное, РО — особо взрывобезопасное;
знак вида взрывозащиты (вторая часть маркировки) В (Exdl) —взрывонепроницаемая оболочка (в скобках дается международное обозначение по Европейскому стандарту EN50014).
В зависимости от номинального напряжения и наибольшего «тока к. з. (табл. 2) ГОСТ 22782.6—81 (СТСЭВ 3140—81) устанавливает четыре класса оболочек (подгрупп электрооборудования). К подгруппе электрооборудования 1В, кроме того, относятся: 1) электрооборудование напряжением до 100 В и с любым напряжением, если наибольший ток к. з. не превышает 100 А; электрооборудование в исполнении РП; рудничные светильники (независимо от значений напряжения и тока); батарейные ящики аккумуляторных электровозов; отдельные активные части двигателей и трансформаторов; электрооборудование, подключенное к источнику электроэнергии с быстродействующей защитой; 2) с искробезопасными электрическими цепями (ГОСТ 22782.5—78, СТ СЭВ 3143—81) — И (Exil); 3) с защитой вида «е» (ГОСТ 22782.7—81, СТ СЭВ 3142—81) — П (Exel); 4) с кварцевым заполнением оболочек (ГОСТ 22782.2—77, СТ СЭВ 3145—81) — К (Exql); 5) с автоматическим защитным отключением — А (в международной системе нет); 6) со специальным видом взрывозащиты (ГОСТ 22782.3—77) — С (Exsl).

2. Классы оболочек электрооборудования в зависимости от номинального напряжения и наибольшего тока к. з.


Показатель



Класс оболочки



1B



Номинальное напряжение, В

До 100

Свыше 100, до 220

Свыше 220, до 1140

Свыше 1140

Наибольший ток к. з., А

До 100

Свыше 100, до 600

Свыше 100

Свыше 100

Примеры маркировки взрывозащиты рудничного электрооборудования приведены в табл. 3.

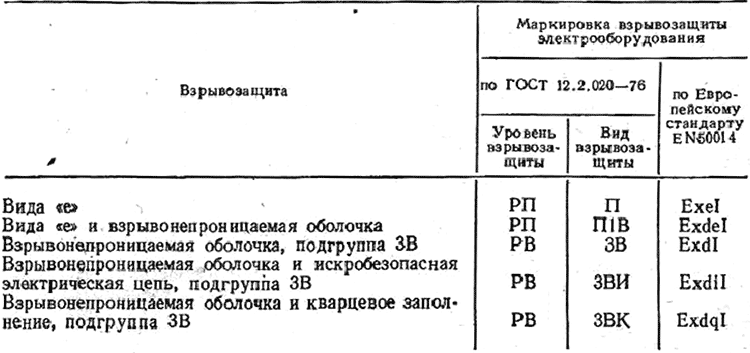

3. Примеры маркировки взрывозащиты рудничного электрооборудования

ОБЛАСТЬ И УСЛОВИЯ ПРИМЕНЕНИЯ РУДНИЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ

В соответствии С § 388—400 Правил безопасности [42] в табл. 4 указаны область и условия применения электрооборудования в угольных шахтах.
