Карагандинская ГРЭС-2 — самая мощная электростанция Карагандинской энергосистемы — размещается в пос. Топар в 60 км от Караганды. Проект первой очереди ГРЭС, выполненный Ростовским отделением института Теплоэлектропроект, предусматривал мощность станции 300 МВт в следующем составе оборудования: 6 котлов типа ПК-10 производительностью по 220 т/ч, 2 турбины ВК-50-3 и 2 турбины ВК-100-6.
Строительство станции началось в 1954 г., первые агрегаты были введены в эксплуатацию лишь в 1962 г. В том же году Министерство электростанции СССР приняло решение о расширении станции до мощности 700 МВт [ 1001.
Состав оборудования расширяемой части — 4 турбоагрегата типа К-100-90 и 9 котлов типа ПК-10 (табл. 85, 86).
За период с 1962 по 1967 г. станция была введена на полную мощность: 15 паровых котлов типа ПК-10П-2 и 8 паровых турбин согласно проекту. Мощность станции достигла 700 МВт. В 1983 г. на станции был введен 16-й котел типа ПК-14-3 паропроизводительностью 220 т/ч (см. табл. 85).
Площадка ГРЭС расположена на правом берегу Чурубай-Нуринского водохранилища, используемого в качестве охладителя циркуляционной воды. Площадь зеркала водохранилища составляет 36 км2.
Станция проектировалась для сжигания промпродукта карагандинских углей. В 1966 г., согласно решению Министерства энергетики и электрификации СССР, станция была переведена на сжигание экибастузского угля. Для этого были реконструированы все котлы. Параметры острого пара на выходе из котла — 100 кгс/см2 и 540°С, перед турбиной — соответственно 90 и 535. По приказу Минэнерго СССР № 137 от 16.08.77 г. с 1 декабря 1977 г. за норму принята температура перегретого пара 520°С.
Система пылеприготовления индивидуальная, замкнутая, с промежуточным бункером пыли емкостью 130 т. На каждый котлоагрегат установлено по 2 пылесистемы, оборудованных шаровой барабанной мельницей, сепаратором, циклоном, мельничным вентилятором, бункером сырого угля. На котле станц. № 16 смонтирована опытная шаровая барабанная мельница типа 1110-500/300.
Топливоподача станции запроектирована из двух очередей с открытыми складами угля емкостью 65 и 200 тыс. т. Выдача электрической мощности от ГРЭС осуществляется на напряжение 35, 110 и 220 кВ. На станции имеются 2 дымовые трубы высотой 116 и 180 м. На всех котлах в качестве золоуловителей установлены мокрые скрубберы с трубами Вентури.
Схема главных паропроводов станции блочная с одним для К-50-90 и двумя для К-100-90 котлами на турбину и общей паровой переключательной магистралью.
В течение 1972—1985 гг. на ГРЭС-2 выполнена реконструкция трех турбин типа К-100-90 № 6, 7, 8 с целью организации теплофикационных отборов пара для нужд теплоснабжения теплично-парникового совхоза «Карагандинский» и других потребителей. Тепловая мощность отборов каждой из этих трех турбин составляет 100 Гкал/ч, электрическая — 86 МВт.

Таблица 85. Характеристика котельных агрегатов Карагандинской ГРЭС-2

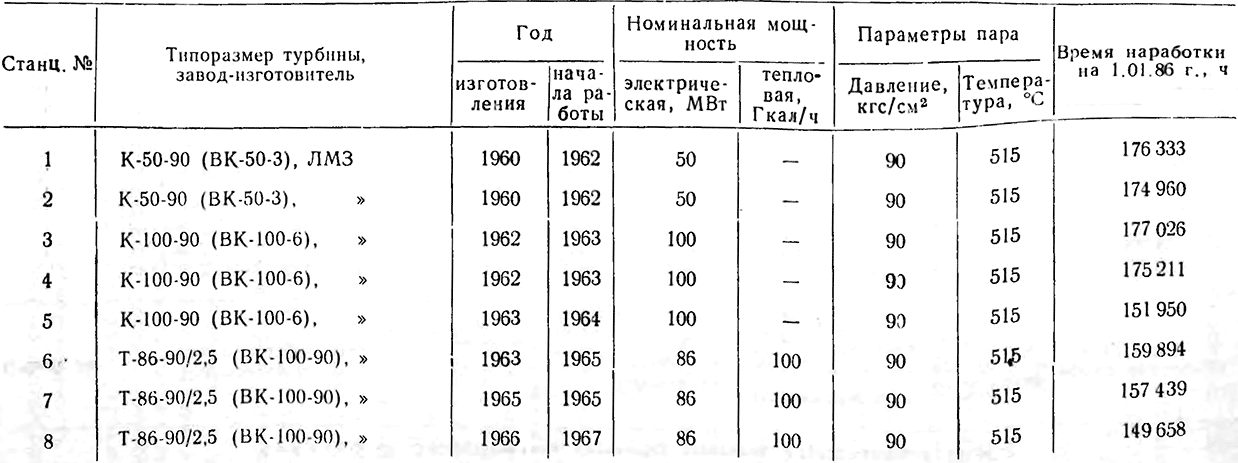

Таблица 86. Характеристика турбоагрегатов Карагандинской ГРЭС-2

В 1986 г. установленная электрическая мощность Карагандинской ГРЭС-2 составила 658 МВт, тепловая отборов турбин —300 Гкал/ч. Выработка электроэнергии достигла 5,2 млрд. кВт-ч, отпуск тепловой энергии — 0,69 млн. Гкал (табл. 87), причем более 80% отпускаемого тепла производится отработанным паром.
Таблица 87. Технико-экономические показатели работы Карагандинской ГРЭС-2

Удельные расходы топлива на отпуск тепловой энергии за последние 10 лет немного превышают 400 г/кВт-ч, на отпуск тепла —185 кг/Гкал (табл. 88). Таким образом, в целом станция работает устойчиво и надежно, с достаточно хорошими технико-экономическими показателями.
Перспективы развития станции представляются следующими. По предложению руководства станции, на ГРЭС-2 будут демонтированы первые 2 турбины типа К-50-90 как выработавшие свой ресурс. Все остальные турбины необходимо реконструировать, как и турбины № 6—8, с организацией теплофикационных отборов.

Т а б л и ц а 88. Характеристика котельных агрегатов ТЭЦ—ЛВС Карагандинского металлургического комбината

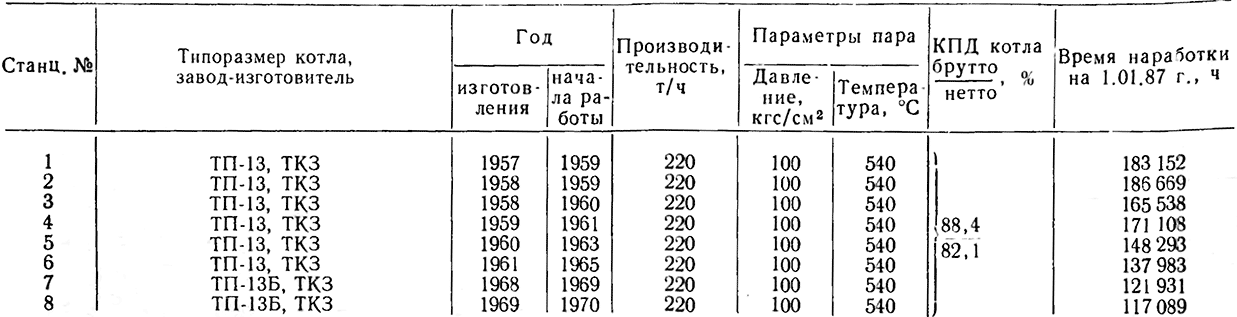

Таблица 89. Характеристика турбоагрегатов ТЭЦ—ЛВС Карагандинского металлургического комбината


Станц. №

Типоразмер турбины, завод-изготовитель

Год

Номинальная мощность

Параметры пара

Время наработки на 1.01.87 г., ч

изготов
ления

начала работы

электрическая, МВт

тепловая,
Г кал/ч

Давление,
кгс/см2

Те мпeратура, °С

2

Р-6-90/31, УТМЗ

1959

1960

6,0

74

90

535

192 041

3

ПТ-30-90/10, УТМЗ

1957

1959

30

80

90

535

172 271

4

ПТ-60-90/13, ЛМЗ

1959

1960

60

157

90

535

170 274

5

ПТ-60-90/13, ЛМЗ

1960

1960

60

157

90

535

195 085

6

Р-12-90/31М, КТЗ

1969

1970

12

69

90

535

127 875

7

Р-12-35/5М, КТЗ

1970

1971

12

35

435

170

Тепловая мощность станции после этого составит 816 Гкал/ч, в том числе отборов турбин — 575. Это позволит покрывать тепловые нагрузки пос. Топар, парникового хозяйства и пос. Абая и Сарани практически до 1995 г. При этом электрическая мощность ГРЭС-2 составит при теплофикационном режиме работы 516 МВт, конденсационном — 600. Кроме этого, предполагается расширение станции за счет сооруженья в непосредственной близости ГРЭС мощностью 2000 МВт с блоками по 500 МВт.
