Карагандинская ТЭЦ-3 — основной источник тепловой энергии для промышленных предприятий и жилищно-коммунального сектора г. Караганды, расположена севернее района Новый Майкудук в 2,5 км от границы застраиваемого промышленного района.

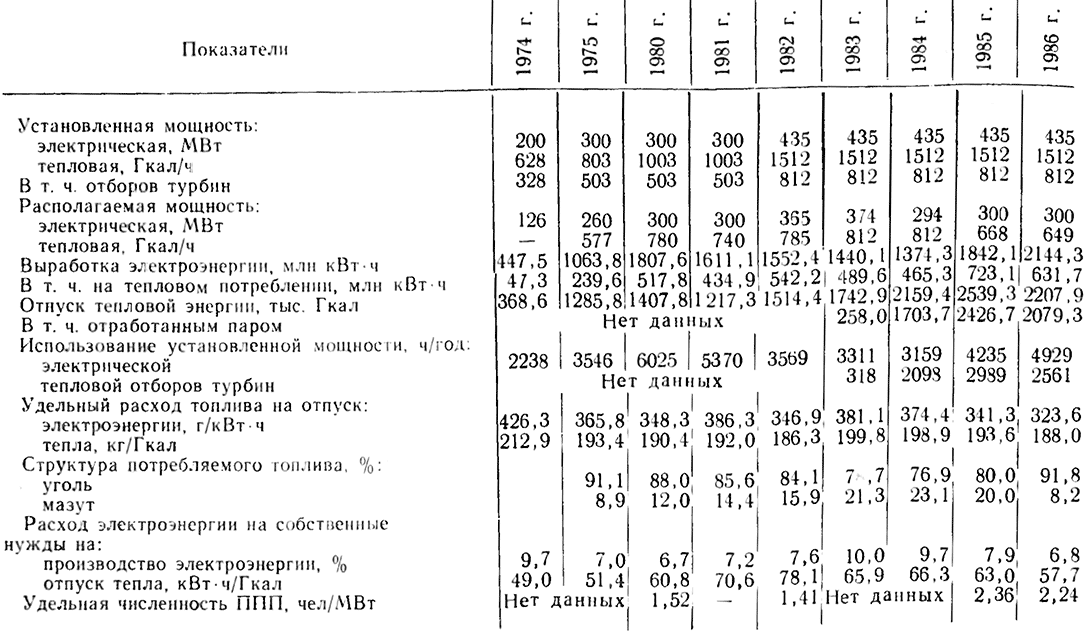

Таблица 72. Технико-экономические показатели работы Карагандинской ТЭЦ-2

Таблица 73. Характеристика котельных агрегатов Карагандинской ТЭЦ-3

Таблица 74. Характеристика турбоагрегатов Карагандинской ТЭЦ-1


Станц. №

Типоразмер турбин, завод-изготовитель

Год

Параметры пара

Номинальная
мощность

Время наработки на 1.07.87 г., ч

изготов
ления

начала работы

Давление, кгс/см2

Температура, °с

электрическая,
МВт

тепловая,
Г кал/ч

1

Т-110/120-130-3, УТМЗ

1976

1977

130

555

110

175

67 228

2

Т-110/120-130-3, »

1977

1977

130

555

110

175

68 177

3

Т-110/120-130-3, »

1978

1978

130

555

110

175

61 422

Первая очередь ТЭЦ-3 в составе четырех энергетических котлов типа БКЗ-420-140-5 производительностью по 420 т пара в час на параметры пара 140 кгс/см2 и 560°С и трех паровых турбин типа Т-110/i20-l30-3 номинальной мощностью 110 МВт была введена в эксплуатацию в 1977—1980 гг. (см. табл. 72, 73). Проект первой очереди строительства разработан САО ВНИПИэнергопромом и реализован практически полностью (за исключением градирни № 3) [92].
Основное и резервное топливо — Экибастузский уголь первой группы, растопочное топливо — мазут. Склад топлива рассчитан на месячный запас. Система пылеприготовления — индивидуальная, с установкой молотковых мельниц с воздушно-проходными сепараторами. Гидрозолошлакоудаление — оборотное, совместное, осуществляется багерными насосами, установленными в отдельно стоящем здании.
Котлы станции подсоединены к дымовой трубе высотой 180 м и диаметром устья 7,2 м. Система технического водоснабжения оборотная, с двумя башенными испарительными пленочными градирнями площадью орошения по 2100 м2 и одной еще не построенной градирней — 3200 м2.
Потери воды в системе технического водоснабжения восполняются из канала Иртыш—Караганда от водоводов технической воды городских очистных сооружений.
Подготовка воды для подпитки котлов выполнена по схеме полного химического обессоливания. Вода для подпитки теплосети готовится по схеме известкования с коагуляцией в осветлителях, фильтрацией на механических фильтрах, подкислением и натрий- катионированием.
Генераторы турбин типа ТВФ-120-2 с водородным охлаждением напряжением 10,5 кВ подключены к шинам распределительного устройства 110 кВ. Выдача электрической мощности станции осуществляется на напряжение 110 и 220 кВ.
Главный корпус выполнен с параллельным расположением машинного, деаэраторного, бункерного, котельного и дымососного отделений. Размеры пролетов: машинный зал — 42, деаэраторное отделение— 10,5, бункерное — 9, котельное — 39 м. Расположение турбин — поперечное в ячейке длиной 36 м, ячейка котлов — 24 м. Установленная мощность станции — 330 МВт, тепловая отборов турбин — 525 Гкал/ч. Технико-экономические показатели работы станции приведены в табл. 75.
Выработка электроэнергии станции достигла 1,8 млрд. кВт-ч, в том числе около 57% электроэнергии производится на тепловом потреблении. Отпуск тепловой энергии в 1986 г. составил 2 млн. Гкал/ч, в том числе около 93% —отработанным паром. Использование установленной электрической и тепловой мощности превысило соответственно 5500 и 3500 ч/год.
За период с 1977 по 1986 г. удельный расход топлива на отпуск электроэнергии снизился с 422,6 до 289,9 г/кВт, тепла — с 197,2 до 181 кг/Гкал. Удельный расход мазута на станции колебался с 0,4 до 2 %.

На станции имеется значительное ограничение мощности, в 1986 г.—65 МВт.
Таблица 75. Технико-экономические показатели работы Карагандинской ТЭЦ-3


Показатели

1977 г.
1

1980 г.

1985 г.

1986 г.

Установленная мощность:









электрическая, МВт

220

330

330

330

тепловая, Гкал/ч

350

525

525

525

Располагаемая мощность:









электрическая, МВт

150

330

300

265

тепловая, Гкал/ч

350

525

525

525

Выработка электроэнергии, млн. кВт-ч

318,9

2017,5

1752,1

1832,1

В т. ч. на тепловом потреблении

8,76

582,9

907,4

1043,4

Отпуск тепловой энергии, тыс. Гкал

66,8

1102,6

2094,5

2015,3

В т. ч. отработанным паром

9,2

1093,9

1676,2

1879,9

Использование установленной мощности,









ч/год:









электрической

1449

6114

5309

5552

тепловой отборов турбин

26

2084

3193

3581

Удельный расход топлива на отпуск:









электроэнергии, г/кВт ч

422,6

327,7

291,3

289,9

тепла, кг/Гкал

197,2

180,1

180,2

180,6

Структура потребляемого топлива, %:









уголь

89,9

98,2

98,0

98,8

мазут

10,1

1,8

2,0

1,2

Зольность угля, %

39,7

38,2

44,1

43,9

Расход электроэнергии на собственные









нужды на:









производство электроэнергии, %

8,3

6,89

7,5

7,3

отпуск тепла, кВт-ч/Гкал

28,25

44,65

52,0

53,4

Удельная численность ППП, чел/МВт

2,52

2,06

2,3

Основными причинами разрыва мощности являются:
— сезонное ее ограничение (с апреля по сентябрь) из-за несоответствия охлаждающих устройств и установленной мощности ТЭЦ (отсутствие третьей градирни и недостаточная нагрузка горячего водоснабжения);
— зимнее ограничение мощности (с ноября по март) из-за недостатка котельной мощности, связанное с максимальной загрузкой пиковых бойлеров паром от РОУ, ненадежной работой основного и вспомогательного котельного оборудования.
Дальнейшее развитие станции предусматривается за счет расширения ее четырьмя энергетическими котлами паропроизводительностью по 420 т/ч, двумя турбинами типа Т-110/120-130-3 и одной турбины Р-100/107-130-1ЗС общей мощностью 327 МВт.
Технико-экономические показатели расширяемой части станции следующие [92]:
установленная мощность:
электрическая— 320/340 А\Вт
тепловая— 760,4 Гкал/ч
удельные капиталовложения— 334/315 руб/кВт
удельный расход топлива на отпуск:
электроэнергии—230 г(кВт ч)
тепла— 180 кг Г кал
удельная численность промышленно-производственного персонала—1,9 чел/МВт
в т. ч. эксплуатационного—0,88 чел/МВт.
С учетом расширения установленная мощность ТЭЦ составит 707 МВт, тепловая — 450 Гкал/ч.
