3. ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ВНУТРИЗАВОДСКОГО ЭЛЕКТРОТРАНСПОРТА
Устройство и основные данные электродвигателей. На внутризаводском электротранспорте применяются двигатели переменного и постоянного тока. На транспортные рельсовые тележки в основном устанавливаются крановые асинхронные электродвигатели на напряжение 220/380 В с короткозамкнутым ротором серии МТК. На очень мощных тележках при больших пусковых токах применяются асинхронные электродвигатели серии МТ с фазным ротором.
На электротранспорте и тележках с аккумуляторным питанием применяются электродвигатели постоянного тока.
Асинхронные электродвигатели переменного тока имеют жесткую и механическую характеристику со =/(М) (зависимость частоты вращения от вращающегося момента), т.е. незначительно изменяют частоту вращения при изменении нагрузки. Начальный пусковой момент для асинхронных двигателей с короткозамкнутым ротором серии МТК в 2,6—3,2 раза выше номинального. Двигатели характеризуются повышенной перегрузочной способностью, большими пусковыми моментами при сравнительно небольшом пусковом токе, малым временем разгона. Основное конструктивное исполнение — горизонтальное на лапах с одним концом вала.
Асинхронные электродвигатели с фазным и короткозамкнутым ротором серий МТ, МТК для увеличения прочности и улучшения теплоотдачи имеют литой корпус с ребристой поверхностью. Двигатели предназначены для эксплуатации на открытом воздухе.
Ранее выпускались асинхронные электродвигатели серий МТВ, МТКВ с изоляцией класса В, выдерживающей нагрев до 130 °С. В настоящее время двигатели серии MTKF имеют изоляцию класса F, выдерживающую нагрев до 155 °С. Еще большую температуру нагрева выдерживают двигатели серии МТН, МТКН с изоляцией класса Н.
Первая и вторая цифры в марке асинхронного кранового электродвигателя обозначают условный габарит двигателя, принятый по диаметру шкета статора, третья цифра — условную длину статора, четвертая — число полюсов. Основные технические данные электродвигателей серии MTKF приведены в табл. 7. Двигатели на одно напряжение (500, 400 В) имеют обмотку статора, соединенную в звезду, и три выводных конца; двигатели на два напряжения (380/220, 415/240 В) имеют обмотку статора с шестью выводными концами, при этом обмотка может соединяться в звезду или треугольник.

Таблица 7. Основные технические данные электродвигателей серии MTKF при напряжении 380 В и частоте 50 Гц


Тип двигателя

Мощность, кВт

Частота вращения, об/мин

Ток статора, А

cos ip

КПД,%

Пусковой ток, А

Масса, кг

MTKF011-6

1,4

875

5,2

0,66

61

15

47

MTKF012-6

2,2

880

7,2

0,69

67

22

53

MTKF111-6

3,5

885

9,4

0,79

72

35

70

MTKF112-6

5

895

13,8

0,74

74

53

80

MTKF211-6

7,5

880

19,5

0,77

75

78

80

MTKF311-8

7,5

690

21,6

0,7

74

95

155

MTKF311-6

11

930

28,5

0,76

77

130

155

MTKF312-8

11

700

29

0,74

78

150

195

MTKF 312-6

15

930

36

0,78

81

205

195

MTKF411-8

15

695

40

0,71

80

185

255

MTKF411-6

22

935

51

0,79

82

275

255

MTKF412-8

22

700

60

0,69

80

295

315

MTKF412-6

30

935

70

0,78

83

380

315

Двигатели изготовляют на частоту 50 Гц и напряжение 220/380 и 500 В. Для поставки на экспорт двигатели изготовляют на напряжение 220/380 и 440 В и частоты 50—60 Гц.
В последнее время отечественной промышленностью освоен выпуск электродвигателей серии 4МТ, 4А. Разработка новой серии двигателей позволила увеличить их мощность при данной высоте оси вращения, повысить качество, улучшить энергетические показатели, снизить шум и вибрацию. Применение новых материалов — холоднокатаной электротехнической стали, изоляционных материалов на базе синтетических пленок и фениловой бумаги, эмалированных проводов повышенной стойкости, автоматизации и механизации основных технологических процессов позволяет снизить себестоимость изготовляемых двигателей и увеличить срок их службы.
В табл. 8 приведена шкала мощностей двигателей серии 4МТ, 4АНК; 4АК, которые применяются на внутризаводском электротранспорте.
Обозначение электродвигателей указанных серий следует расшифровывать так: 4 — номер серии; А, М - вид двигателя (асинхронный); Т — трехфазный; исполнение по способу защиты от окружающей среды: Н - степень защиты 1Р23 (защищенное), отсутствие буквы Н - степень защиты 1Р44 (закрытые обдуваемые); К - с фазным ротором. Далее цифровые и буквенные обозначения означают: первая — высота оси вращения (три цифры); вторая установочный размер по длине станины S, М, L или LB мм; третья - длина сердечника статора (приводится, если на одном установочном размере предусмотрены две мощности) ; четвертая — число полюсов. В таблице показаны соответственно четырех-, шести- и восьмиполюсное исполнения.
Таблица 8. Шкала мощностей и частота вращения двигателей серий 4МТ, 4АНК, 4АК


Тип
двигателя

Мощность, кВт, при синхронной частоте вращения, об/мин

Тип
двигателя

Мощность, кВт, при синхронной частоте вращения, об/мин

1500

1000

750



1500

1000

750

4MT112L

3,75

2,2

_

4AHK160S

22

13

11

4МТ112В

5,5

3,75

-

4АНК180М

30

_

14

4MT132L

7,5

5,5

-

4AH200L

45

30

22

4MT132LB

11

7,5

-

4АНК200М

37

22

18,5

4MT160L

-

11

7,5

4AK160S

11

7,5

5,5

4MT160LB

_

15

11

4АК160М

14

10

7,1

4MT200L



22

15

4АК180М



13

11

4MT200LB



30

22

4АК200М

22

18,5

15

4AHK160S

14



-

4AK200S

30

22

18,5

4АНК160М

17



-









Электродвигатели постоянного тока, которые применяются на транспорте с аккумуляторным питанием, подразделяются по назначению на две группы: тяговые для привода механизма передвижения всей машины и вспомогательные, приводящие в действие систему гидравлики. По способу возбуждения различаются электродвигатели с последовательным, параллельным и смешанным возбуждением (рис. 12).
Выводы от якоря и от обмоток возбуждения всегда имеют маркировку: якорные зажимы Я1-Я2', последовательная обмотка Сх-С2\ параллельная обмотка -Ш2 ; обмотка дополнительных полюсов ДД.
Тяговые электродвигатели в основном имеют последовательное возбуждение. При трогании с места такие электродвигатели развивают значительный крутящий момент при уменьшенной частоте вращения, в результате этого движение машины происходит плавно, без толчков. На холостом ходу двигателя значительно увеличивается частота вращения, в результате этого центробежные силы могут вывести двигатель из строя.
Электродвигатели с последовательным возбуждением могут иметь четыре вида исполнения. При соединении обмотки возбуждения с якорем внутри корпуса (рис. 12,а) электродвигатели имеют два вывода, при отсутствии такого соединения изготовляются с четырьмя выводами (рис. 12,6). На рис. 12, в, г изображены схемы электродвигателя последовательного возбуждения с обмотками дополнительных полюсов ДП; с отдельными выводами обмотки возбуждения (рис. 12, в) и двухсекционной обмоткой (рис. 12,г).
Схемы электродвигателей постоянного тока

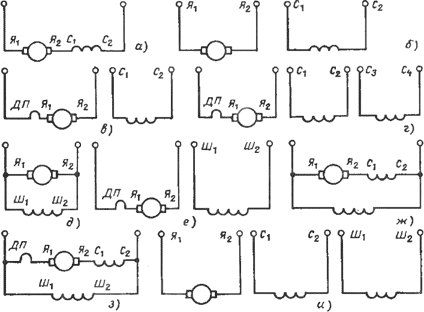

Ри с. 12. Схемы электродвигателей постоянного тока:
а—г — последовательного возбуждения; д, е — параллельного возбуждения; ж—и — смешанного возбуждения
Электродвигатели с параллельным возбуждением допускают работу на холостом ходу, но развивают при трогании с места недостаточный начальный вращающий момент, в результате этого трудно получить плавное нарастание скорости в начале движения. В большинстве случаев такие двигатели применяются для привода насосов гидросистем, для гидроусилителей руля электропогрузчиков. На рис. 12, д изображена схема электродвигателя с параллельным возбуждением при соединении обмотки возбуждения с якорем внутри машины, а на рис. 12, е с отдельными выводами обмотки возбуждения, обмотки якоря, а также обмотки дополнительных полюсов, выводы которой всегда соединены с выводами обмотки якоря внутри электродвигателя.
Двигатели со смешанным возбуждением допускают работу на холостом ходу, имеют значительный пусковой момент. Электродвигатели со смешанным возбуждением могут быть изготовлены: с двумя выводами (рис. 12,ж), при этом обмотки возбуждения с обмоткой якоря соединены внутри двигателя; с шестью выводами (рис. 12,ы), при этом обмотки возбуждения и якоря выведены отдельно. На рис. 12, з изображена схема электродвигателя смешанного возбуждения с дополнительными полюсами.
Электродвигатель движения РТ-2

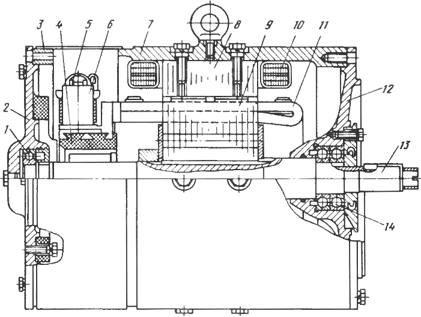

Рис.13. Электродвигатель движения РТ-2 погрузчика ЭП-201 (ЭП-202):
1, 14 - шариковые подшипники; 2, 12 - подшипниковые щиты; 3 - крышка люка; 4 - коллектор; 5 - щеткодержатель; 6 - электрощетка; 7 - корпус; 8 - главные полюсы; 9 - сердечник якоря; 10, 11 - обмотки возбуждения и якоря; 13 - вал якоря
Технические данные электродвигателей постоянного тока приведены в табл. 9.
По способу защиты от внешней среды электродвигатели постоянного тока подразделяются на закрытые с внешним обдувом, защищенные с самовентиляцией и взрывобезопасные. По форме исполнения и способу монтажа различают электродвигатели с одним или двумя свободными концами вала, фланцевые или на лапах.
На рис. 13 изображен электродвигатель РТ-2 постоянного тока закрытого исполнения, фланцевый, четырехполюсный без дополнительных полюсов. Такой электродвигатель применяется на электропогрузчике ЭП-201. Корпус 7 электродвигателя РТ-2 стальной, закрытый с торцов чугунными подшипниковыми щитами 2 и 12. В них установлены шариковые подшипники 1 и 14, в которых вращается якорь электродвигателя. С помощью изоляционных прокладок закреплены латунные щеткодержатели 5 с электрощетками б. Для осмотра коллекторно-щеточного устройства в корпусе предусмотрен люк, закрываемый крышкой 3.
Обмотка якоря 11 электродвигателя — волновая, выполнена из меди прямоугольного сечения. Сердечник 9 якоря набран из отдельных
Таблица 9. Технические данные электродвигателей постоянного тока


Тип
электродвигателя

Напря-

жение, В

Мощность, кВт

Ток, А

Частота вращения, об/мин

КПД,%

Возбуждение

Масса, кг

ГТ-1

24

0,5

38

1600

60

Параллельное

13,2

ГТ-2



0,75

44

1600

71

Смешанное

42

ЗДТ.Э1



1,3

75

2350

75

- „ -

27

ГТ-3



1,35

79

1940

72

- „ -

47

РГ-6Б



1,5

95

2600

66

— „ —

52

РТ-1, РТ-3



1,8

106

1600

70

— „ —

57

ЗДН.52



2

120

1450

75

- „ -

45

ЗДН.31



2

115

2900

75

- „ -

25

Т-2



1,9

ИЗ

1800

70

- „ -

57

ЗДН.31



2

115

2900

75

- „ -

25

Т-4



2,2

125

1780

70

- „ —

57

ЗДТ.52



2,3

135

2650

75

- „ -

45

РТ-76



3

170

1800

72

— „ —

65

ДК-1350

30

1,35

62

1730

74

После-
довательное

47

ДК-907



1,35

62

1730

74

— „ —

46

МТ-4



15

75

1200

73

— „ —

87,5

ДК-908Р



4

170

2500

77

- „ -

100

ДК-908А



4

170

2500

81

— „ —

117

ДК-980РК



4

170

2500

77

- „ -

100

РТ-10

40

2

70

1650

77

Параллельное

65

ЗДН.Э2



2,2

70

3000

80

- „ —

25

РТ-13АБ,



3

95

1200

76

Смешанное

120

РГ-13АД















МТ-4М "



3,3

96

1250

84

После-
довательное

87,5

РТ-14А



3,9

95

1700

78

Смешанное

70

ЗДТ.61



3

100

1800

80

— „ —

87

РТ-2Д



4

125

1100

80

После-
довательное

140

ЗДН.61



5

160

1650

80

-„ -

83

РГ-17Б



5

160

1950

90

Смешанное

140

РТ-15АВ,



5

155

1150

80

- „ —

120

РГ-13АГ















РТ-17А,



5,5

170

1400

81

Последова

140

РГ-17Д











тельное



ЗДТ.73



5,5

165

1500

80

Смешанное

110

РГ-8А,



7,5

230

1100

81

— „ —

160

РГ-8Д















РГ-2

50

60

145

1500

83

— „ —

140

ДК-310А

80

22

330

775

83

- „ -

140

П-12

110

0,45

5,8

1500

70

Параллельное

23,5

П-72



25

268

1500

85

- „ -

330

ЗДТ.81



2

230

3600

85



125

Т а 6 л и ц а 10. Технические данные электродвигателей постоянного тока производства  Болгарии


Тип электродвигателя

Мощность, кВт

Напряжение, В

Сила тока, А

Частота вращения, об/мин

Масса, кг

ДС 1,7/2,4/15

1,7

24

102

1500

66

ДС 2/2,4/15

2

24

118

1500

66

ДС 2/3,4/24

3

24

180

2400

25,5

ДС 1,12/4/9

1,12

40

38

900

57

ДС 1,15/4/10

1,15

40

40

1000

56

ДС 1,3/4/9

1,3

40

44,5

900

57,5

ДС 1,54/4/11

1,54

40

49

1100

60

ДК 2/8/20

2

80

32

2000

25

ДС 2,7/8/20

2,7

80

42,5

2000

75

ДС А2,7/8/20

2,7

80

42,5

2000

75

ДС 3,6/8/10

3,6

80

57

1000

99

ДС 3,7/8/23

3,7

80

58

2300

51

ДС 5/8/14

5

80

77

1400

126

ДС 6,3/8/10

6,3

80

96

1000

148

ЕТ 2,4/2,2/21

2,4

22

140

2100

21,5

ЕТ 6,3/7,5/14

6,3

75

100

1400

85

ЕТ 9/7,5/12

9

75

140

1200

85

ЕС 0,7/7,5/28

0.7

75

13,5

2800

9,5

ЕТ 7,5/4,5/23

7,5

45

198

2300

57

ЕС 5,2/2,2/28

5,2

22

295

2800

29,5

ЕС 6,5/7,5/28

6,5

75

105

2800

37

ЕС 10/7,5/28

10

75

166

2800

44,7

ДН 0,45/22/30

0,45

220

3

3000

10

ДН 1,1/22/25

1,1

220

6,6

2500

30

ЕД 20 Б

0,3

27

25

10 000

7

ЕД25Б

0,6

27

40

10 000

8

листов электротехнической стали, коллектор изготовлен из отдельных медных пластин, изолированных друг от друга миканитовыми прокладками. Обмотки возбуждения 10 — из медного провода. Электродвигатель крепится к раме электропогрузчика с помощью фланца.
Широкое применение получили электродвигатели производства  Болгарии на электропогрузчиках отечественного и болгарского производства. В табл. 10 приведены технические данные электродвигателей постоянного тока производства  Болгарии. Серии ДС и ЕТ используются как тяговые электродвигатели, ЕС — для насосов, ДН и ЕД — электродвигатели общего назначения. В обозначении электродвигателей цифры указывают: первая - мощность (кВт); вторая - напряжение (В), значение которого уменьшено в 10 раз; третья — частота вращения (об/мин), уменьшена в 100 раз. Например, электродвигатель ДС 6,3/8/10 постоянного тока является тяговым, мощность 6,3 кВт, напряжение 80 В, частота вращения 1000 об/мин.

На рис. 14 изображено устройство электродвигателя ДС 6,3/8/10 с последовательным возбуждением. Электродвигатель состоит из корпуса, главных полюсов, ротора, коллектора, заднего подшипникового щита с щеткодержателями, переднего подшипникового щита и щеток. Корпус представляет собой стальной цилиндр, с внутренней стороны которого закреплены симметрично болтами четыре главных полюса. На каждом установлено по одной катушке последовательной обмотки возбуждения. Якорь состоит из сердечника, набранного из отдельных стальных листов цилиндрической формы. Обмотка якоря уложена в пазы сердечника якоря. Концы обмотки якоря припаяны к коллекторным пластинам. Коллектор 10 собран из отдельных медных пластин, изолированных друг от друга миканитовыми прокладками. На переднем цилиндрическом конце вала 1 установлен вентилятор. В корпусе двигателя имеется отверстие для осмотра коллектора и щеток. В рабочем состоянии отверстия закрыты стальным поясом.

Тяговый электродвигатель

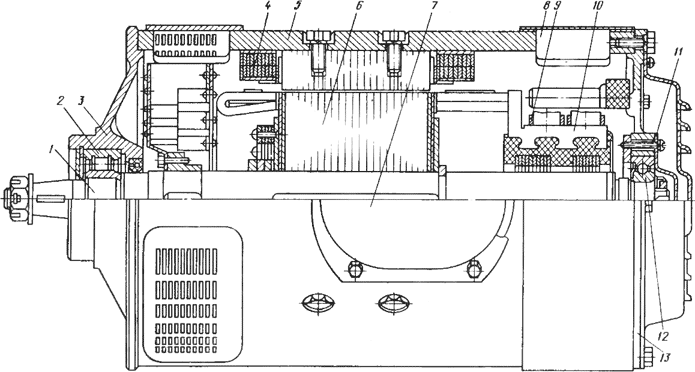

Рис. 14. Тяговый электродвигатель ДС 6,3/8/10:
1 - вал; 2 - роликовый подшипник; 3 - передний подшипниковый щит; 4 - обмотка возбуждения; 5 - корпус якоря; 6 - ротор; 7 - зажимная крышка со схемой; 8 — защитная лента; 9 - щетка; 10 — коллектор; 11 - крышка подшипника; 12 - шарикоподшипник; 13 — задний подшипниковый щит с щеткодержателями
