Комплектным распределительны;  устройством 6— 10 кВ называют устройство, состоящее из металлической камеры заводского изготовления, в которой смонтировано электрическое оборудование на напряжение 6—10 кВ — выключатель (масляный или автогазовый), разъединители, трансформаторы тока и напряжения и другие аппараты, шины, изоляторы. Комплектные распределительные устройства изготовляют двух типов — с выкатными тележками типа КРУ, и стационарные типа КСО. На выкатной тележке камеры КРУ устанавливают масляный выключатель, присоединяемый к шинам распределительного устройства штепсельными контактами.


Рис. 69. Камера комплектного распределительного устройства на напряжение 6—10 кВ типа КРУ2-10 с выкатной тележкой

Камера комплектного распределительного устройства

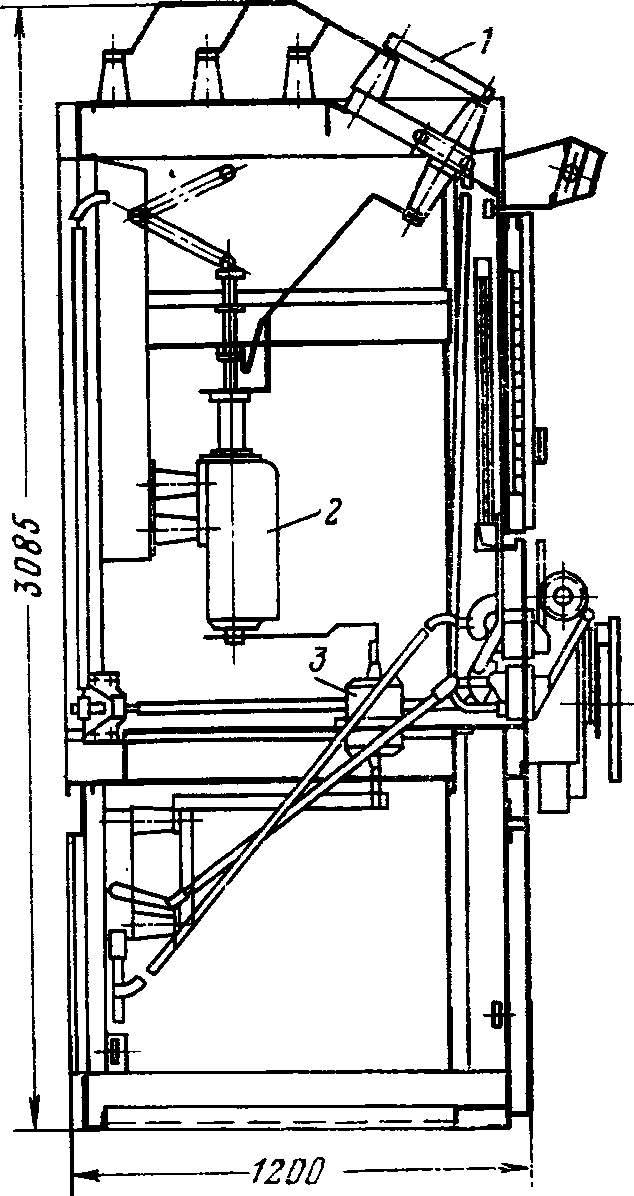

Рис. 70. Камера комплектного распределительного устройства на напряжение 6—10 кВ типа КСО-266 без выкатной тележки
Это дает возможность в случае повреждения масляного выключателя легко отсоединить его от шин распределительного устройства, выкатить из камеры, осмотреть и, в случае необходимости, заменить другим. На рис. 69 изображена камера типа КРУ2-10. Камера разделена на пять отсеков: 1 — шинный, 2 — верхних контактов штепсельных разъединителей, 3 — нижних контактов, трансформаторов тока и кабельных вводов, 4 — выкатной тележки с масляным выключателем и 5 — релейный, с аппаратами защиты и управления.

Камера типа КСО изображена на рис. 70. Внутри камеры, в зависимости от схемы распределительного устройства, размещают масляный выключатель 2 или выключатель нагрузки, разъединители 1, трансформаторы тока 3 или напряжения, трансформатор собственных нужд и другое необходимое оборудование. Измерительные приборы, реле защиты и приводы к отключающим аппаратам размещают на фасаде камеры.
Применение комплектных распределительных устройств на напряжение 6—10 кВ значительно ускоряет монтаж электроустановок. Монтажные работы сводятся в основном к транспортировке и установке готовых камер на заранее подготовленные места и подключению к ним кабельных линий.
