Присоединение питающих линий к электрооборудованию, установленному в невзрывоопасных зонах, не вызывает особых затруднений. Концы проводов и кабелей, соответствующим образом подготовленных, с наконечниками и концевыми заделками присоединяют к клеммам машин и аппаратов и зажимают их гайкой.

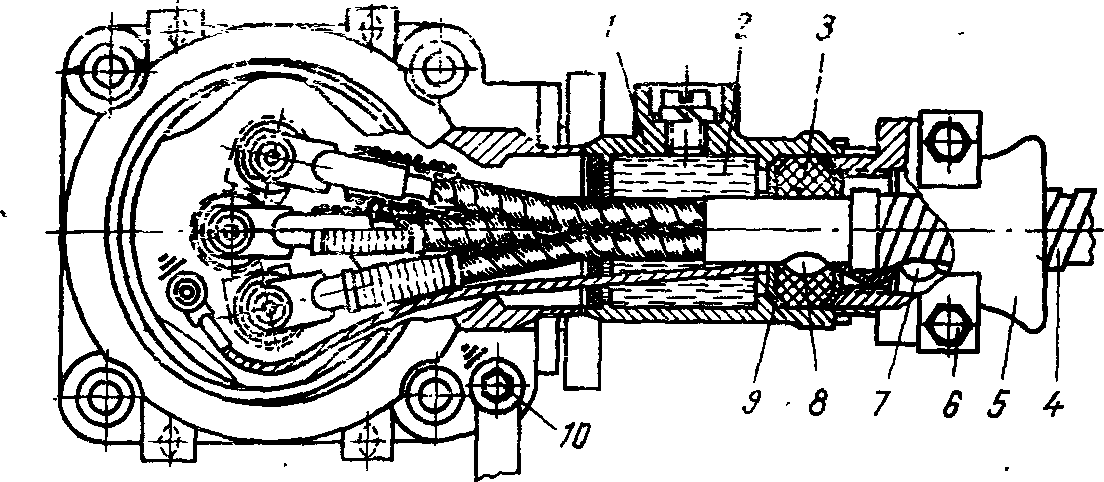

Рис. 55. Вводное устройство взрывозащищенного электродвигателя:
1 — кабельная муфта; 2 — кабельная масса; 3 — уплотнительное кольцо; 4 — бронированный кабель с бумажной изоляцией; 5 —раструб; 6 — зажимная скоба для крепления кабеля; 7 — место заземления брони кабеля; 8 — место заземления металлической оболочки кабеля; 9 — нажимные кольца; 10 — болты заземления

Рис. 56. Вводы в электродвигатель и магнитный пускатель стальных труб электропроводки:
1 — электродвигатель; 2 — вводное устройство электродвигателя; 3 — коробка КПР для разделительного уплотнения; 4 — стойка для установки магнитного пускателя; 5 — магнитный пускатель ПМ700
Присоединение питающих линий к электрооборудованию, установленному во взрывоопасных зонах, должно быть таким, чтобы место ввода и присоединяемые провода и кабели не послужили причиной возникновения аварии (пожара, взрыва). Место ввода в электрооборудование должно быть надежно уплотнено, чтобы не допустить проникновения внутрь вводного устройства взрывоопасной среды извне. Во избежание нагрева присоединение к клеммам должно иметь хороший контакт, не допускающий самоотвинчивания, для чего их дополнительно закрепляют контргайками. Вводные устройства взрывозащищенных электродвигателей, светильников и аппаратов, как правило, снабжены резиновыми уплотняющими кольцами и металлическими прижимными шайбами, и поэтому на них устанавливать дополнительные уплотнения не требуется. На рис. 55 изображены вводное устройство взрывозащищенного электродвигателя, ввод в него бронированного кабеля с бумажной изоляцией и присоединение кабеля к клеммам электродвигателя. При электропроводках в стальных трубах провода вводят в электрооборудование вместе с трубами, причем трубы присоединяют к вводному устройству только по резьбе. При наличии в вводном устройстве резинового уплотнения провода пропускают через уплотнение, при отсутствии его — устанавливают на вводах разделительное уплотнение в коробке КПР. На рис. 56 изображены вводы стальных труб электропроводки в электродвигатель и в магнитный пускатель ПМ700.
