В помещениях с невзрывоопасными зонами применяют открытые и скрытые электропроводки: в трубах (стальных и изоляционных), в лотках, коробах, на тросах.
Для электропроводок в помещениях с невзрывоопасными зонами применяют тонкостенные (электросварные) стальнб1в трубы. При этом не допускается их использование для электропроводок в сырых и взрывоопасных помещениях, в помещениях с химически агрессивной средой, в наружных установках и в грунте вне помещений. Соединение тонкостенных труб выполняют на накатной резьбе обычными водогазопроводными муфтами или манжетами — клиновыми и винтовыми. Тонкостенные трубы крепят к опорным поверхностям так же, как и обычные водогазопроводные трубы.
Изоляционные трубы (резиновые, эбонитовые, полиэтиленовые и др.) применяют для скрытых проводок по несгораемым и трудносгораемым поверхностям во всех случаях, за исключением пожароопасных и взрывоопасных помещений. Соединение проложенных изоляционных труб выполняют в коробках, устанавливаемых на расстоянии 8—10 м одна от другой. На поворотах трассы (например, при переходе со стены на потолок) во избежание смятия изоляционной трубы ее обматывают стальной проволокой диаметром 1—1,5 мм (рис. 48). Затягивание проводов в изоляционные трубы выполняют стальной проволокой диаметром 1,5—2 мм после закрепления трубы на опорной поверхности.
Лоток представляет собой металлическую конструкцию из двух параллельных Z-образных профилей, соединенных поперечиной (рис. 49,а), или из профиля корытообразной формы (рис. 49,б).

Скрытая прокладка изоляционных труб

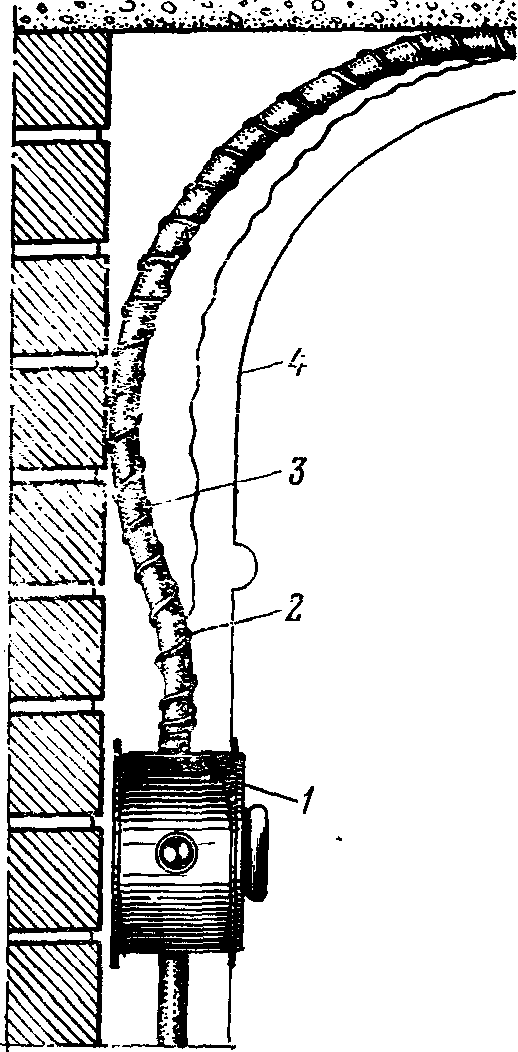

Рис. 48. Скрытая прокладка изоляционных труб:
1 — соединительная коробка; 2 — изоляционная труба; 3 — спираль из стальной проволоки; 4 — штукатурка
Лотки предназначены для открытой прокладки потоков проводов, идущих в одном направлении, в тех случаях, когда применение стальных труб оказывается экономически нецелесообразно или неудобно для эксплуатации. Крепление проводов и кабелей к Z-об- разным лоткам выполняют скобами, а к корытообразным— полосками с пряжкой. Конструкция лотков дает возможность свободного доступа к проводам и кабелям для их осмотра и замены в случае необходимости.
Короб представляет собой стальной гнутый из листа профиль с крышкой и применяется взамен стальных труб для скрытой прокладки проводов. Короба изготовляют одноканальными (рис. 49, в) и двухканальными (рис. 49, г). Короба применяют в тех же помещениях, что и лотки.
Лотки и короба используют при прокладке проводов и кабелей в насосных и компрессорных станциях, в механических и ремонтных мастерских, в электротехнических помещениях.
Тросовые проводки представляют собой такой вид проводки, при котором изолированные провода или небронированные кабели с резиновой изоляцией подвешивают на стальном канате (тросе), а сам трос с помощью зажима и натяжной муфты натягивают между противоположными стенами, колоннами, фермами. Тросовую проводку используют главным образом в осветительных сетях для креплений питающих проводов и светильников.
Конструкции для прокладки проводов и кабелей

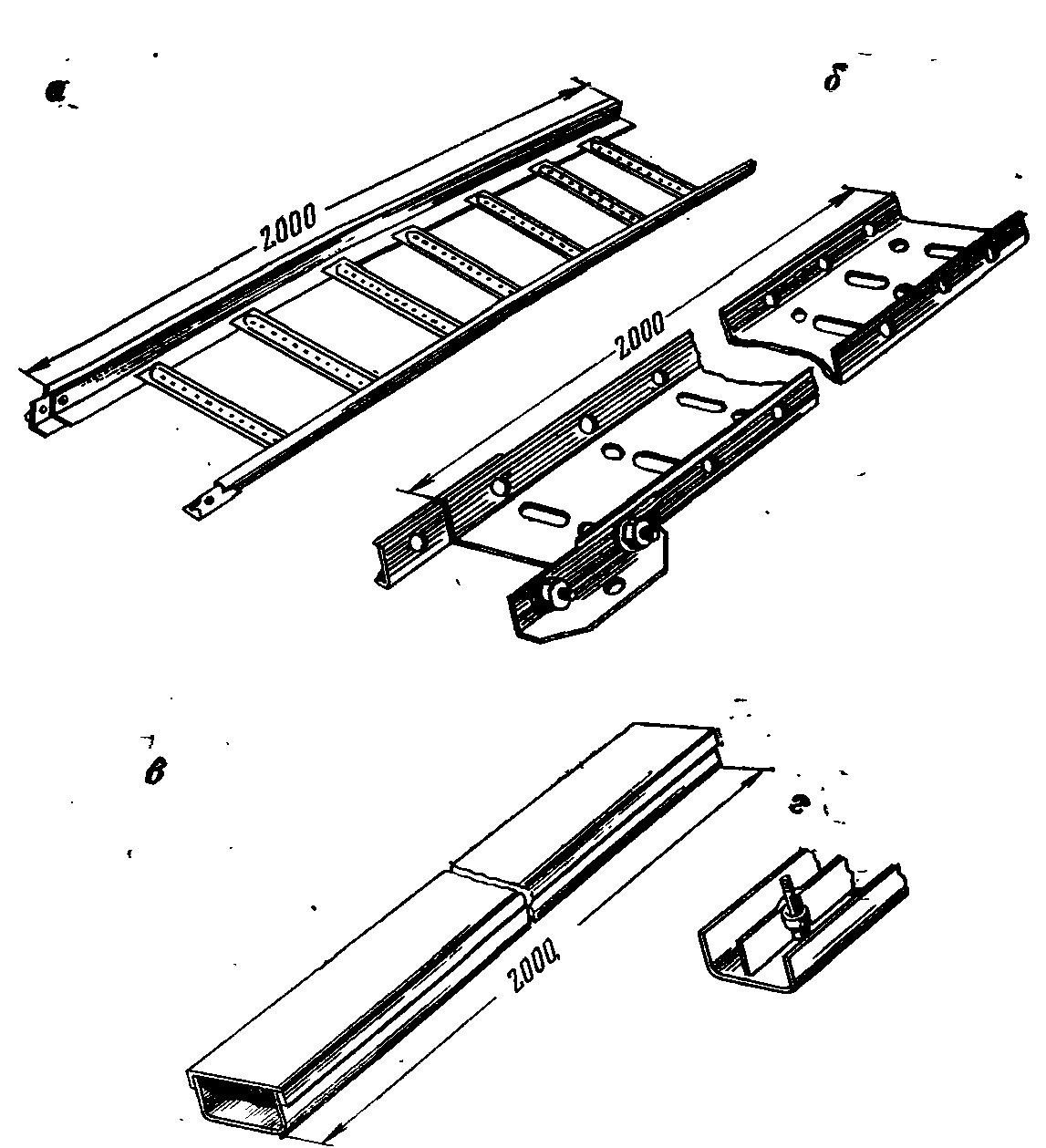

Рис. 49. Конструкции для прокладки проводов и кабелей
Промышленность изготовляет для этой цели специальные тросовые провода марки APT, которые состоят из трех или четырех изолированных алюминиевых проводов, скрученных вокруг заключенного в резиновую оболочку стального троса.
